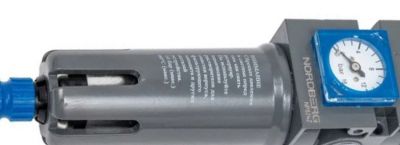

Устройство очистки воздуха
Любой агрегат, предназначенный для фильтрации газовой среды, независимо от сложности его конструкции, базируется на фундаментальном принципе принудительного перемещения потока сквозь фильтрующий элемент. В основе работы лежит разница давлений, создаваемая вентиляторной группой, которая заставляет загрязнённую атмосферу проходить через барьер из волокнистых, пористых или электростатических материалов. Простейшая схема включает входной патрубок для забора некондиционной среды, непосредственно фильтровальную камеру и выходной диффузор для выброса осветлённой струи. Производительность подобного аппарата напрямую зависит от аэродинамического сопротивления тракта и номинальной мощности приводного электродвигателя, которая обычно варьируется от 0,75 до 11 кВт для стандартных промышленных версий.
При выборе конфигурации следует разделять цели: удаление аэрозольных частиц, осушение от капельной влаги или абсорбция газовых примесей. Для первой задачи применяются рукавные или картриджные сменные элементы из полиэфирного волокна с пропиткой, обеспечивающей степень улавливания до 99,9% для фракций крупнее 0,5 мкм. Для отделения влаги эффективны циклонные блоки с изменением вектора движения, где центробежная сила заставляет капли оседать на внутренних стенках корпуса. В случае с газопоглощением используются активированные угли марки АГ-3 или цеолиты, чья площадь поверхности может достигать 1000 квадратных метров на грамм вещества.
Корпус агрегата чаще всего изготавливается из листовой углеродистой стали марки Ст3 с последующим покрытием полимерной пудрой для защиты от коррозии. Толщина металла для стационарных моделей начинается от 2 мм, а для передвижных вариантов допускается уменьшение до 1,5 мм, чтобы снизить общую массу устройства. Внутренние перегородки и направляющие лопатки проектируются таким образом, чтобы минимизировать завихрения, которые снижают эффективность осаждения твёрдых включений. Фланцевые соединения всасывающего и выкидного патрубков стандартизированы под присоединительные размеры по DIN или ANSI, что упрощает интеграцию в существующие технологические цепочки.
Уплотнительные элементы между кассетами изготавливаются из вспененной полиуретановой резины, способной сохранять эластичность в диапазоне температур от минус 30 до плюс 80 градусов Цельсия. Это предотвращает перетекание нефильтрованной среды через зазоры, которые могут возникнуть из-за вибрации вращающихся частей вентилятора. Крепёжная арматура, включая прижимные рамки и стяжные шпильки, выполняется из оцинкованной стали, чтобы исключить образование ржавчины при эксплуатации во влажных помещениях. Герметичность сборки проверяется пневматическим методом под давлением 2,5 кПа, и утечки в соединениях не должны превышать 3% от общего расхода рабочего тела.
Вентиляторная группа, как сердце всей установки, представлена радиальными или осевыми машинами с рабочими колёсами из алюминиевого сплава АК12. Число оборотов таких механизмов регулируется преобразователями частоты, которые позволяют плавно изменять напор от 30 до 150 мм водного столба в зависимости от загрузки фильтровальных панелей. Подшипниковые узлы скольжения с графитовыми вставками требуют периодической смазки литолом через каждые 2000 часов работы для предотвращения перегрева шпинделя. Мощность электродвигателя подбирается с запасом 15-20%, потому что сопротивление сухих волокнистых материалов возрастает по мере накопления пылевой корки на их поверхности.
Автоматический блок управления контролирует перепад давления на входе и выходе агрегата, используя дифференциальные реле с диапазоном настройки от 50 до 500 Па. По достижении критического порога засорённости, который обычно составляет 80% от начального сопротивления, система подаёт световой сигнал о необходимости замены расходного материала. Некоторые модели оснащаются пневматическим импульсным механизмом регенерации, где сжатый воздух давлением 0,6 МПа подаётся в обратном направлении для стряхивания осевшей грязи с тканевых мешков. Такая опция продлевает срок службы картриджей до 12 месяцев, хотя для тонкой очистки от химических паров эта функция бесполезна и даже вредна.
Для мобильных исполнений важно учитывать габаритные размеры посадочного места, поскольку высота аппарата редко превышает 1,8 метра, а ширина ограничена 0,9 метрами для прохода через стандартные дверные проёмы. Колёсные опоры с резиновыми бандажами обеспечивают лёгкое перемещение по цеховым площадкам, но при стационарной установке их заменяют виброизолирующими подушками из смеси каучука и пробки. Гибкие воздуховоды, соединяющие агрегат с местным отсосом, выполняются из ПВХ-ткани с металлической спиралью, выдерживающей разрежение до 10 кПа. Это позволяет оперативно перенацеливать всасывающий рукав на разные рабочие зоны без перестройки всей сети.
Конструкция дренажной системы для удаления конденсата основана на автоматическом конденсатоотводчике поплавкового типа, срабатывающем при заполнении сборной ёмкости объёмом 0,5 литра. Накопленная влага отводится через штуцер диаметром 15 мм в канализацию или специальный герметичный бак, что исключает повторный захват жидкости вентилятором. В климатических условиях с низкими температурами наружного воздуха рекомендуется устанавливать предварительный нагреватель электрического типа мощностью до 2 кВт для предотвращения обледенения клапанных узлов. Это особенно актуально для аппаратов, работающих на открытых площадках или в холодных складских помещениях без отопления.
Замена фильтрующего полотна производится при выключенном питании и полной остановке крыльчатки, чтобы избежать травмирования обслуживающего персонала и повреждения самого элемента. Новую кассету следует устанавливать с ориентацией стрелки направления потока, нанесённой производителем на боковую кромку, иначе эффективность очистки упадёт на 40-50% из-за неправильного распределения нагрузки по слоям. Для облегчения монтажа предусмотрены телескопические направляющие, позволяющие фиксировать блок на месте без перекоса, который приводит к преждевременному износу уплотнителя. Ресурс полиэфирного полотна при концентрации пыли 5 мг/м3 составляет порядка 800 часов работы, в то время как при 10 мг/м3 этот интервал сокращается в два раза.
При проектировании системы важно синхронизировать параметры всасывающего патрубка с характеристиками вытяжного зонта или укрытия, чтобы обеспечить оптимальную скорость перемещения среды в зоне забора. Рекомендуемая скорость для лёгких частиц стружки составляет 1,5-2 м/с, тогда как для тяжёлой металлической пыли она должна быть повышена до 4 м/с. Отклонение от этих величин ведёт либо к оседанию фракций в рукаве, либо к неоправданному росту энергопотребления и акустического шума. Последний параметр для установок с центробежными машинами часто превышает 75 дБ, поэтому многие производители оснащают свои изделия шумоглушителями пластинчатого типа, встроенными в выпускной коллектор.
Выбор материала для сварной рамы обусловлен необходимостью демпфирования колебаний, для чего применяются стальные швеллеры с толщиной стенки 4 мм и ребрами жёсткости через каждые 300 мм. Такое исполнение гарантирует сохранность геометрии при транспортировке и минимизирует воздействие резонансных частот на электронные компоненты блока управления. Крепёжные отверстия в основании унифицированы под анкерные болты М10, что позволяет быстро закрепить агрегат на бетонном полу без дополнительной обработки поверхности. Все сварные швы проходят визуальный и ультразвуковой контроль на предмет микротрещин, которые могут расшириться из-за циклов теплового расширения металла.
Современные исполнения предусматривают наличие сервисных люков с быстросъёмными замками, обеспечивающими доступ к внутренним полостям без применения специального инструмента. Это существенно сокращает время технического обслуживания, которое в среднем занимает 15 минут на замену стандартного картриджа. Для работы в агрессивных средах, насыщенных кислотами или щелочами, корпусные детали изготавливаются из нержавеющей стали марки AISI 316, обладающей повышенной стойкостью к химическому воздействию. Однако такие решения встречаются реже из-за высокой стоимости материалов и сложности механической обработки аустенитных сталей. В подавляющем большинстве заказов на промышленную вентиляцию применяются окрашенные чёрные металлы с двухслойным полимерным покрытием.
Управление пусковыми токами электродвигателя осуществляется через контакторы с тепловыми реле, настроенными на номинальный ток обмоток, что защищает агрегат от перегрузок при запуске. Для плавного разгона рабочих колёс массой до 25 кг применяются устройства мягкого старта, увеличивающие время выхода на рабочий режим до 5 секунд. Это предотвращает резкие рывки вала и продлевает ресурс подшипниковых опор, особенно в условиях частых включений и выключений на технологических линиях с прерывистой подачей материала. Клеммные колодки силовых цепей имеют маркировку по фазам, что облегчает подключение к трёхфазной сети 380 В и снижает риск ошибочной коммутации. Все внутренние проводники изолированы силиконовой оболочкой, выдерживающей нагрев до 180°C, что необходимо для безопасной эксплуатации рядом с горячими поверхностями печей или сушильных шкафов.
Противопылевые кожухи на вентиляторах предотвращают попадание посторонних предметов в область вращения крыльчатки, что было бы чревато разрушением лопаток. Эти защитные сетки изготавливаются из стального прутка диаметром 2 мм с шагом ячейки 12 мм, который достаточен для прохода воздуха, но задерживает крупные фрагменты грязи или инструменты. Входной диффузор имеет обтекаемую форму, рассчитанную на минимизацию потерь давления на входе, которые обычно не превышают 5% от общего сопротивления системы. Это достигается за счёт увеличения радиуса закругления кромок патрубка, что сокращает турбулентные вихри, возникающие при резком сужении потока.
При монтаже запрещается устанавливать агрегат вплотную к стене, поскольку минимальный зазор для отвода нагретого воздуха от двигателя должен составлять не менее 400 мм. Несоблюдение этого правила приводит к перегреву статорных обмоток и выходу электродвигателя из строя за короткий промежуток времени. Для удобства обслуживания со стороны сервисного люка рекомендуется оставлять пространство шириной 700 мм, достаточное для извлечения фильтровального блока вместе с направляющими. Такие нюансы планировки часто упускаются на начальной стадии проектирования, но имеют критическое значение для долговечной работы оборудования. Правильное расположение позволяет избежать лишних изгибов воздуховодов, каждый поворот на 90 градусов увеличивает аэродинамическое сопротивление примерно на 10-15 Па.
Производительность устройства, измеряемая в кубометрах в час, прямо пропорциональна площади поперечного сечения рабочего колеса и окружной скорости его лопаток. Увеличение частоты вращения вала с 1500 до 3000 об/мин даёт прирост расхода практически вдвое, но при этом квадратично возрастает уровень шума и вибрации. Поэтому для помещений с постоянным пребыванием людей предпочтительны тихоходные модификации с частотой вращения не выше 1000 об/мин и дополнительным звукопоглощением. Следует помнить, что каждый элемент тракта, от входной решётки до выпускного патрубка, вносит свой вклад в общее гидравлическое сопротивление, которое суммируется при расчёте необходимого статического напора.
Фильтр предварительной ступени, выполненный из металлической сетки с ячейкой 1x1 мм, защищает более дорогой тонкий картридж от крупнодисперсных частиц размером более 100 мкм. Этот барьер моется водой под давлением без потери своих свойств, что позволяет использовать его многократно в течение срока службы основной фильтрующей секции. В свою очередь, финишный элемент класса H13 по стандарту EN 1822 задерживает до 99,95% частиц размером 0,3 мкм, что делает воздух пригодным для чистых производственных помещений. Установка такой комбинированной схемы оправдана для фармацевтических заводов и электронных цехов, где к чистоте предъявляются жёсткие требования.
Техническая документация к каждой модели содержит график зависимости остаточного сопротивления от времени наработки, позволяющий планировать график технического обслуживания. Обычно производители гарантируют сохранение эффективности при перепаде давления до 1200 Па, после чего система оповещает оператора о необходимости вмешательства. Игнорирование этих сигналов ведёт к резкому падению объёмов вытяжки и ухудшению условий труда в рабочей зоне. Система автоматического сброса накопленного конденсата на базе соленоидного клапана срабатывает каждые 15 минут, предотвращая скопление жидкости в нижней части корпуса. Это конструктивное решение особенно ценно при обработке влажного воздуха от сушильных машин или технологических ванн.
В конструкции используется унифицированное посадочное место для датчика температуры подшипников, что позволяет интегрировать агрегат в систему диспетчерского контроля предприятия. Сигналы с этого датчика помогают предотвратить аварийный износ роторной группы при нештатных перегрузках вала. Также в комплект входят запасные ремни для клиноременной передачи, если привод осуществляется через шкивы, а не напрямую через муфту. Эти расходники рассчитаны на пробег в 3000 часов, но их состояние проверяется визуально при каждой плановой остановке механизма.
