Устройство подготовки воздуха
Любая пневматическая система, будь то производственная линия или отдельный станок, начинает свою работу с правильной обработки поступающей среды. Атмосферный воздух содержит влагу, масляные пары, механические примеси и прочие загрязнители, губительные для прецизионных механизмов. Именно блок подготовки призван решить эту задачу, превращая сырой и грязный поток в очищенный и стабилизированный ресурс, пригодный для управления приводами и инструментом. От того, насколько грамотно сконфигурирована эта установка, напрямую зависит безотказность работы пневмоцилиндров, распределителей и прочих исполнительных узлов.
Стандартная конфигурация подобного модуля обычно включает три базовых компонента, расположенных в строгой последовательности: осушитель, редукционный клапан и маслораспылитель. Первым в цепи стоит сепаратор влаги, совмещенный с механическим фильтром, чья задача — удалить конденсат и твердые частицы размером от 5 до 40 мкм. Этот элемент часто оснащается встроенным поддоном для сбора жидкости и автоматическим спускным клапаном, который срабатывает при заполнении резервуара. Прохождение через лабиринт каналов заставляет капли и аэрозоли оседать на стенках, после чего они стекают вниз, не попадая в магистраль.
За фильтрующей секцией следует регулятор давления, обеспечивающий постоянство выходного усилия независимо от колебаний в питающей сети. Диапазон настройки типовых моделей лежит в пределах от 0,5 до 10 бар, хотя для чувствительной электроники используются более узкие пределы — до 2–3 бар. Механизм работает на основе мембранного датчика, который сравнивает текущее значение на выходе с заданным уровнем, открывая или закрывая проходное сечение. Точность поддержания этой величины у качественных образцов составляет не более ±5% от установленного номинала, что критично для повторяемости позиционирования.
Завершающим звеном обычно выступает смазочный туманообразователь, дозирующий масло непосредственно в газовую среду. Порция смазки, подаваемая в поток, зависит от скорости движения воздуха и регулируется игольчатым дросселем, изменение положения которого меняет количество капель, попадающих в камеру распыления. В результате на выходе формируется масляный туман с концентрацией 0,1–1,0 мг/м3, достаточной для снижения трения в цилиндрах и золотниках. Без этой добавки ресурс уплотнений и трущихся пар сокращается в разы, вызывая преждевременные утечки и потерю мощности.

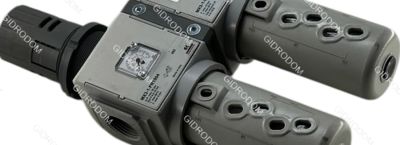

Собирая эти устройства в единую линейку, производители используют унифицированные корпуса с резьбовыми присоединениями G1/4, G3/8, G1/2 или более крупными проходами. Для монтажа в ограниченных пространствах выпускаются компактные версии, где функции объединены в одном корпусе, хотя такое совмещение часто ухудшает ремонтопригодность. Предпочтительной считается модульная сборка, позволяющая менять фильтрующие элементы или регулирующий узел без демонтажа соседних секций. При подборе пропускной способности нужно ориентироваться на расход, измеряемый в литрах в минуту, при номинальном перепаде около 1 бара.
Материалы изготовления деталей преобладают алюминиевые сплавы с анодированным покрытием, обеспечивающим коррозионную стойкость во влажной среде. Для прозрачных колб используется ударопрочный поликарбонат или полисульфон, выдерживающий давление до 15 бар и температуру до 80 °C. Уплотнения, как правило, выполняются из нитрильного каучука или силиконовых композиций, устойчивых к маслам и озону. Резьбовые соединения требуют использования герметиков или фум-ленты, причем нанесение их должно выполняться по направлению завинчивания, чтобы избежать попадания лишних частиц внутрь каналов.
Следует разделять устройства по назначению: для промышленной автоматики и для транспортных систем предъявляются различные требования к чистоте. В первом случае обязательна осушка до точки росы не выше -40 °C, что исключает обмерзание клапанов при резком расширении. Во втором зачастую достаточно удаления капельной влаги, а тонкая очистка не требуется. Однако в любой ситуации необходимо контролировать перепад давления на фильтрующем элементе, поскольку его рост свидетельствует о забивке, которая снижает эффективность всей установки. Современные модели снабжаются индикаторами загрязнения, механическими или электронными, передающими сигнал на пульт управления.
Помимо трех основных позиций, в сложных схемах применяются дополнительные модули — микронные фильтры с керамическими или спеченными элементами, улавливающие частицы до 0,01 мкм. Такой барьер необходим перед сервоклапанами и измерительными головками, где малейшая соринка способна исказить показания. Также часто используется адсорбционный осушитель с силикагелем или цеолитом, эффективно связывающий пары воды, но требующий регенерации через определенные циклы. Периодичность замены сорбента зависит от влажности окружающей среды, которая сильно варьируется по сезонам.
Настройка редукционного клапана производится при рабочем расходе, так как статические показатели могут отличаться от динамических. Желательно установить манометры непосредственно на входе и выходе модуля, чтобы отслеживать фактическое падение напора и корректировать уставку. Стабильность выходного давления дополнительно повышается за счет включения ресивера, который сглаживает пульсации, создаваемые компрессором. Объем такого буфера рассчитывается исходя из пикового потребления, но в среднем составляет 20–30% от производительности питающего агрегата.
Маслораспылители классифицируются по типу дозирования: постоянная производительность или регулируемая в зависимости от потока. Второй вариант предпочтительнее, поскольку он обеспечивает пропорциональное насыщение смазкой при изменении скоростей движения поршней. Заправка резервуара осуществляется специальными сортами с вязкостью ISO VG 32 или 46, не содержащими смол и присадок, которые могут закоксовывать сопла. Уровень масла необходимо проверять визуально через индикаторное окошко, доливая жидкость по мере убыли, но не допуская перелива, способного вызвать обильный конденсат на выхлопе.
Расположение блока относительно источника сжатой среды также влияет на его работоспособность. Чем дальше находится устройство от компрессора, тем больше воды успеет выпасть в конденсат на стенках трубопровода, и тем эффективнее будет работать сепаратор. С другой стороны, чрезмерная длина магистрали приводит к дополнительным потерям, поэтому оптимальным считается монтаж на расстоянии 5–10 метров после воздухосборника. При проектировании разводки нужно предусмотреть плавные подъемы к точке разбора, исключающие застой жидкости в нижних точках.
Пневматические схемы с несколькими потребителями требуют установки индивидуальных блоков подготовки на каждую ветвь, если условия работы существенно различаются. В противном случае один регулятор с большим сечением и фильтр повышенной производительности способен обслуживать группу механизмов. Здесь действует правило: общий расход не должен превышать 80% номинала устройства, чтобы сохранить управляемость и предотвратить обеднение масляной смеси. Для клапанов с электропневматическим управлением дополнительно вводится мембранный осушитель, предотвращающий конденсацию влаги в пилотных каналах.
Правильный выбор всех составляющих и их грамотная интеграция служат залогом длительной эксплуатации оборудования без внеплановых ремонтов. Ошибки на этапе подбора фильтров или регуляторов оборачиваются повышенным износом и потерями производительности. Достаточно сопоставить рабочие параметры системы с характеристиками каждого элемента, чтобы получить стабильный результат. При этом всегда остается возможность модернизации путем замены отдельных узлов на более совершенные аналоги без изменения присоединительных размеров. Техническая литература и данные производителей помогают точно рассчитать необходимые показатели, но практический опыт подсказывает, что небольшой запас по производительности никогда не бывает лишним.
