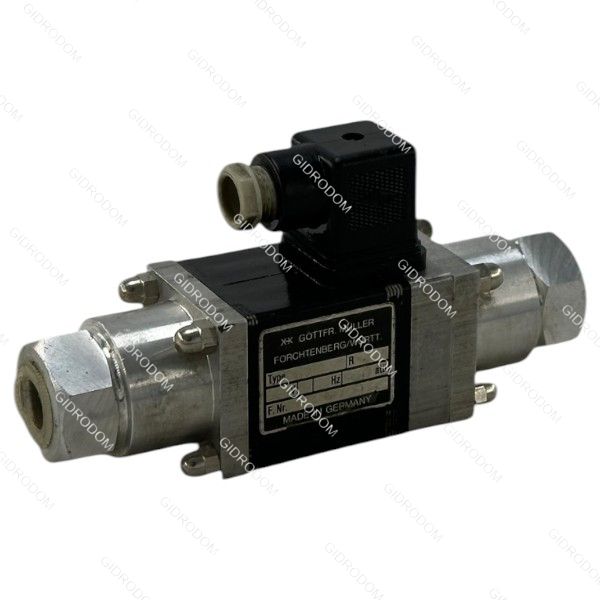

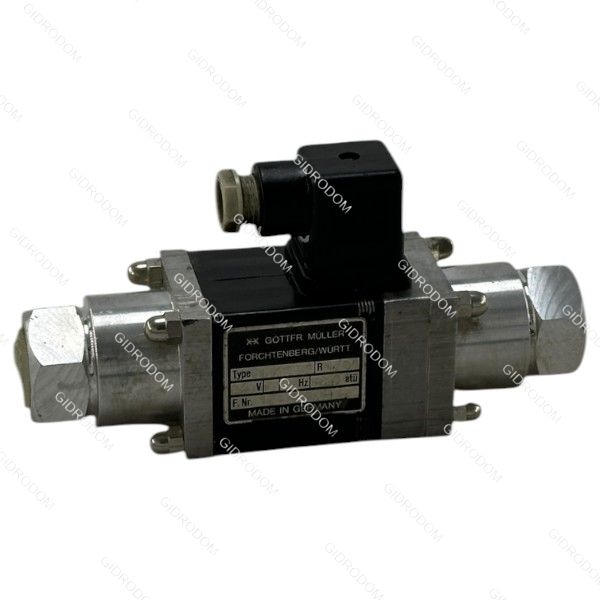

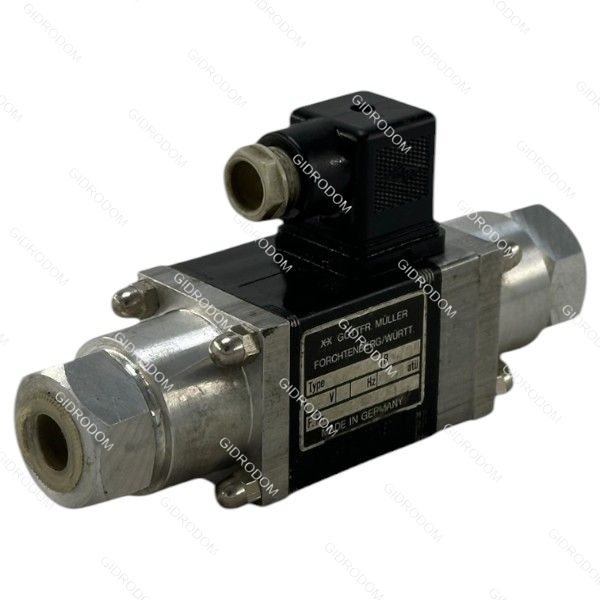

Гидроклапан 01ONTF2 FORCHTENBERG/WURTT
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидроклапан 01ONTF2 производства компании Forchtenberg (Германия) является специализированным компонентом, который часто встречается в гидравлических схемах систем нивелировки и выправки пути машин Plasser & Theurer.
Поскольку продукция Forchtenberg часто изготавливается по спецзаказу для железнодорожной отрасли, подробные данные в общих каталогах ограничены, однако основные характеристики и описание узла следующие:
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр условного прохода (Ду) | 6 мм (стандарт для серий 01) |
| Тип клапана | Электромагнитный золотниковый (Solenoid valve) |
| Количество линий/позиций | 4-линейный, 2 или 3-позиционный (зависит от схемы) |
| Максимальное давление | до 315 бар |
| Напряжение питания | 24 В постоянного тока (стандарт P&T) |
| Тип монтажа | Плитовый (стыковой) монтаж |
Описание и конструкция
- Производитель: Компания Forchtenberg Hydraulik (г. Форхтенберг, Вюртемберг) специализируется на высокоточных компонентах для мобильной гидравлики.
- Назначение: Клапан используется для дистанционного управления направлением потока масла. В путевых машинах он часто отвечает за активацию гидроцилиндров подбивочных блоков или систем зажима рельса.
- Конструкция:
- Корпус: выполнен из литого чугуна повышенной прочности.
- Электромагниты: съемные катушки «мокрого» типа (якорь движется в масле), что обеспечивает отличное охлаждение и долговечность.
- Ручное дублирование: на торцах магнитов обычно предусмотрены кнопки для принудительного переключения клапана при отсутствии питания.
Расшифровка маркировки (типовая для Forchtenberg)
- 01 — Серия/Габарит (соответствует международному стандарту CETOP 03 / NG6).
- ONTF2 — Специфический код внутренней конфигурации золотника и типа возврата (например, пружинный возврат в нейтраль).
- WURTT — Указание на регион производства (Wurttemberg)
Описание
Этот клапан служит для управления направлением потока рабочей жидкости в гидросистеме. В технике Plasser он чаще всего задействован в узлах, требующих высокой цикличности и точности срабатывания (например, управление зажимами рельсошпальной решетки или блокировками выправочных агрегатов).
Конструкция
Конструктивно клапан состоит из следующих основных узлов:
- Литой корпус: Выполнен из высокопрочного чугуна. Внутри корпуса методом прецизионной расточки выполнены пять основных каналов:
- P (Pressure) — вход нагнетания;
- A и B — выходы к исполнительному механизму (цилиндру);
- T (Tank) — слив в бак (обычно два объединенных канала).
- Управляющий золотник: Стальной цилиндр с проточками, который перемещается внутри корпуса. От точности его изготовления (допуски в микронах) зависит величина внутренних утечек и плавность переключения.
- Электромагниты (Соленоиды): У этой модели они «мокрого» типа. Это означает, что полость якоря заполнена маслом, что обеспечивает:
- Эффективный отвод тепла от катушки.
- Смягчение удара при срабатывании (демпфирование).
- Смазку движущихся частей магнита.
- Возвратные пружины: Удерживают золотник в нейтральном (исходном) положении, когда на катушки не подается напряжение.
- Кнопки ручного дублирования: На торцах электромагнитов расположены подпружиненные штифты. Они позволяют переключить клапан вручную (например, при проверке системы или отказе электрики), нажав на них отверткой.
- Уплотнения: На нижней плоскости клапана установлены специальные кольца (O-rings) из материала FKM (Viton) или NBR, обеспечивающие герметичность стыка с монтажной плитой.
Особенности модели 01ONTF2
- Типоразмер NG6 (CETOP 03): Это мировой стандарт, что делает конструкцию корпуса совместимой с плитами других производителей.
- Германская сборка: Forchtenberg славится «жесткими» допусками, что критично для стабильной работы электроники Plasser, чувствительной к падению давления.
-
Гидравлическая схемаМаркировка ONTF2 обычно указывает на 4-линейный 2-позиционный распределитель (4/2) с одной катушкой управления и пружинным возвратом.
- Исходное положение (пружина): Линия давления P соединена с портом A, а порт B соединен со сливом T.
- При подаче питания (электромагнит): Золотник смещается, соединяя P с B, а A со сливом T.
Пояснение к портам на монтажной поверхности:При установке клапана на плиту (манифольд) важно соблюдать ориентацию. Расположение отверстий для типоразмера NG6 (CETOP 03) выглядит так:- P (Pressure) — Нагнетание (снизу по центру).
- T (Tank) — Слив в бак (сверху по центру).
- A и B — Рабочие каналы к цилиндру (слева и справа).
- 4 отверстия по углам — Под крепежные болты M5x30 (класс прочности 12.9).
Особенности монтажа:- Уплотнения: На нижней плоскости клапана в проточках должны быть установлены 4 кольца круглого сечения (O-rings) размером 9.25 x 1.78 мм.
- Момент затяжки болтов: Рекомендуется затягивать с усилием 8.5–9.0 Нм. Неравномерная затяжка может привести к деформации корпуса и заклиниванию золотника.
