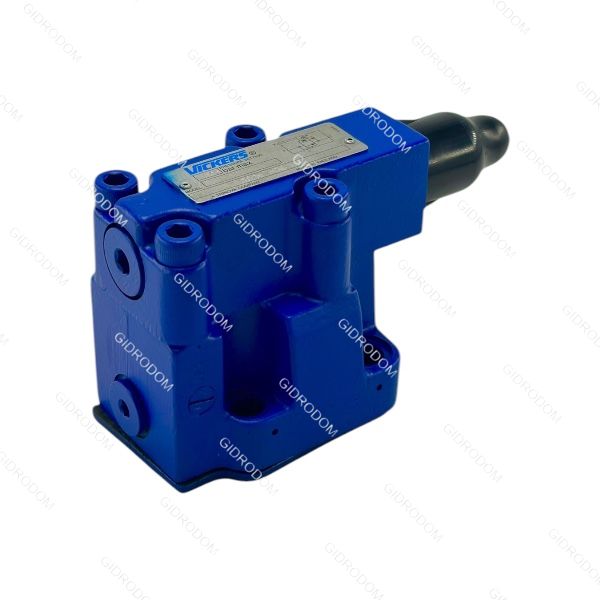

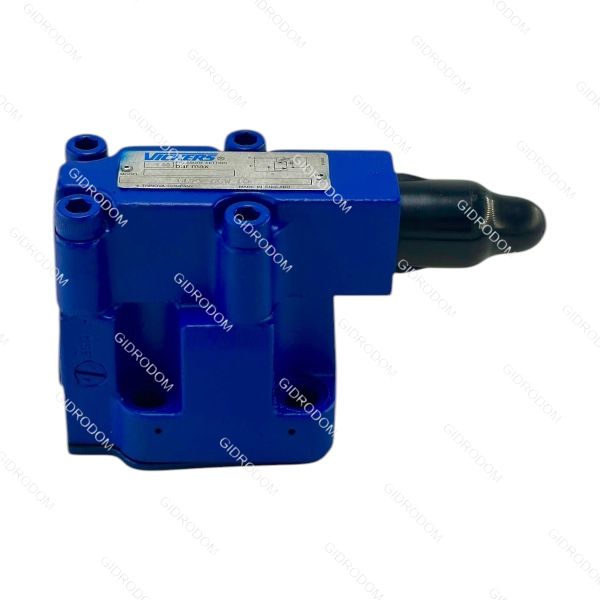

Гидроклапан L7SA SS VICKERS
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики
| Параметр | Значение / Описание |
|---|---|
| Условный проход (Ду / NW) | 16 мм (5/8 дюйма) |
| Типоразмер (ISO) | ISO 4401-07 (CETOP 7) |
| Максимальное рабочее давление | до 250–315 бар (в зависимости от материала) |
| Номинальный поток | до 190–250 л/мин |
| Тип присоединения | SS (Резьбовое, обычно BSPP или NPT) |
| Рабочая среда | Минеральные масла, синтетические жидкости |
| Температура эксплуатации | от -20°C до +70°C (стандарт) |
| Материал корпуса | Высокопрочный чугун или сталь |
| Класс чистоты жидкости | ISO 19/17/14 или выше |
Основные отличия от серии F8SA:
- Габариты: Серия L7 компактнее, посадочное место меньше.
- Пропускная способность: Условный проход 16 мм против 25 мм у F8, что ограничивает максимальный поток.
Крепеж: Для монтажа L7 обычно используются 4 основных болта (в некоторых версиях — 6, но меньшего диаметра, чем у ISO 08).
Важное примечание: Условный проход 16 мм является стандартным для этого типа плит, однако реальный диаметр отверстий в теле плиты может достигать 20 мм для снижения сопротивления потоку.
Габаритные и установочные размеры L7SA SS
| Параметр | Значение (мм) |
|---|---|
| Условный проход (Ду) | 16 мм |
| Длина корпуса (L) | 180 мм |
| Ширина корпуса (W) | 125 мм |
| Высота (H) | 45 – 60 мм (зависит от глубины резьбы) |
| Расстояние между портами P-T | 45.0 мм (по осям) |
| Расстояние между портами A-B | 45.0 мм (по осям) |
| Крепежные отверстия (основные) | 4 отв. под болты M10 |
| Дополнительные отверстия | 2 отв. под болты M6 (позиционирующие) |
| Резьба основных портов (P, A, B, T) | G 3/4" или G 1" (BSPP) |
| Резьба пилотных портов (X, Y) | G 1/4" |
Особенности конструкции
- Тип монтажа SS (Standard Subplate) Подразумевает нижнее или боковое расположение резьбовых портов для подключения труб
- Материал: Обычно высокопрочный чугун, обеспечивающий жесткость при затяжке болтов.
Точность: Поверхность прилегания клапана шлифованная (𝑅𝑎 ≤0.8мкм) для надежной герметизации уплотнительными кольцами.
Рекомендация по монтажу: При установке используйте болты класса прочности 12.9. Рекомендуемый момент затяжки для болтов M10 составляет 50–55 Нм.
L7SA SS — это стандартная монтажная плита (Subplate) для трубного присоединения. Она служит промежуточным звеном между гидрораспределителем (или другим регулирующим клапаном) и жесткими трубопроводами системы. Маркировка SS (Side/Standard Subplate) указывает на то, что присоединительные порты для труб расположены с боковых или нижней сторон блока.
Конструкция (основные элементы)
- Монолитный корпус: Выполняется из чугуна с шаровидным графитом или конструкционной стали. Это позволяет плите выдерживать циклы высокого давления (до 315 бар) без деформации привалочной плоскости.
- Верхняя монтажная поверхность (ISO 07): Прецизионно отшлифованная площадка с 4 основными отверстиями под болты M10 и 2 дополнительными под M6. На этой поверхности расположены выходы каналов:
- P — напорный (вход);
- A и B — рабочие (к исполнительному механизму);
- T — сливной (в бак);
- X и Y — каналы управления (пилотные линии).
- Присоединительные порты (Резьбовые): Расположены на боковых гранях плиты. Обычно имеют внутреннюю цилиндрическую резьбу G 3/4" или G 1"(стандарт BSPP), что обеспечивает герметичное соединение с фитингами труб.
- Внутренние каналы: Имеют Г-образную или Т-образную форму. Диаметр внутренних проходов составляет 16 мм, что минимизирует гидравлические потери при потоках до 250 л/мин.
- Уплотнительные выточки: Вокруг каждого порта на верхней плоскости предусмотрены специальные канавки для установки резиновых колец (O-rings), которые идут в комплекте с устанавливаемым клапаном.
Особенности серии L7SA
- Компактность: Несмотря на значительный условный проход (16 мм), плита занимает меньше места на панели управления по сравнению с серией F8.
- Универсальность: Позволяет быстро заменить основной клапан без демонтажа трубопроводов системы.
- Ударопрочность: Массивный корпус эффективно гасит вибрации, возникающие при резком переключении потоков.
