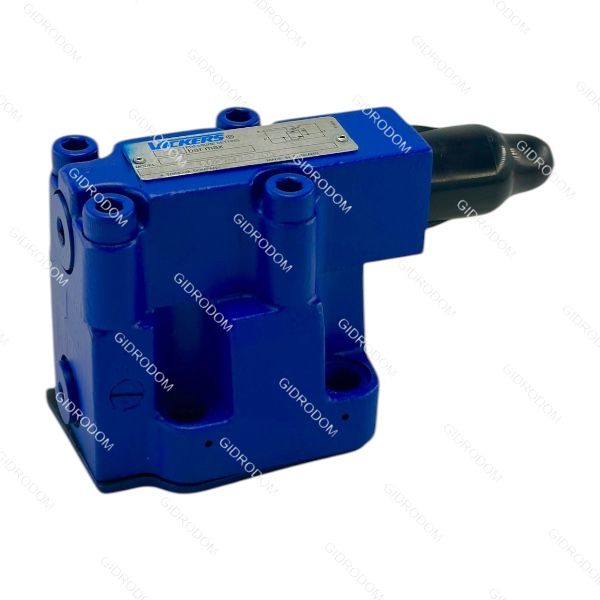

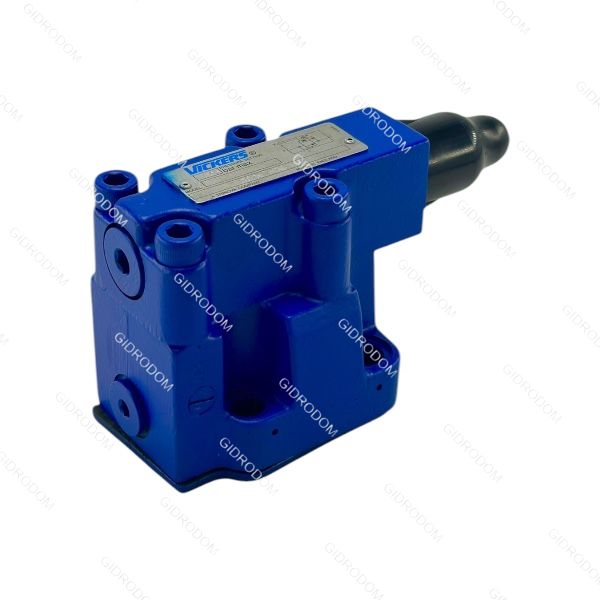

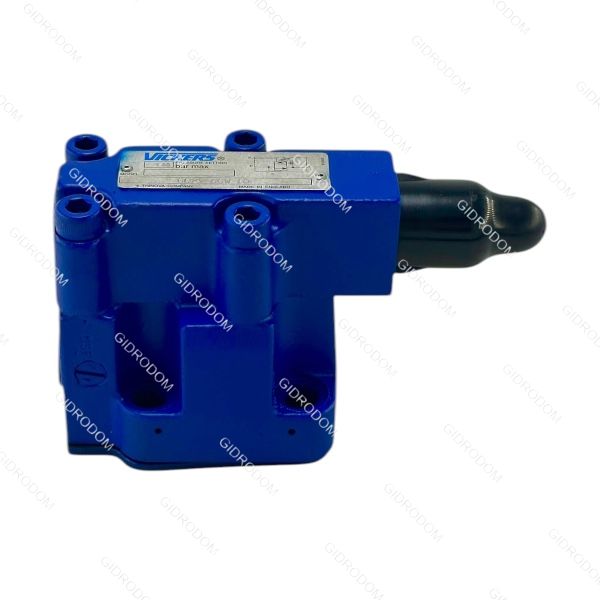

Гидроклапан F8SA MB VICKERS
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики
| Параметр | Значение / Описание |
|---|---|
| Условный проход (Ду / NW) | 25 мм (1 дюйм) |
| Тип компонента | Монтажная плита / Аксессуар (типоразмер 8) |
| Максимальное рабочее давление | до 210–250 бар |
| Номинальный поток | до 300–450 л/мин (зависит от модели клапана) |
| Тип присоединения | MB (метрическая резьба / блок) |
| Рабочая среда | Минеральные масла, водомасляные эмульсии |
| Температура эксплуатации | от -20°C до +80°C |
| Материал корпуса | Высокопрочный чугун или сталь |
Основные габаритные размеры (ориентировочные для стандарта D08):
| Параметр | Значение (мм) |
|---|---|
| Длина корпуса (L) | ~180 – 210 мм |
| Ширина корпуса (W) | ~115 – 130 мм |
| Высота (H) | ~50 – 85 мм (зависит от исполнения MB) |
| Расстояние между портами P-T | 53.8 мм (по осям) |
| Расстояние между портами A-B | 53.8 мм (по осям) |
| Диаметр основных портов (A, B, P, T) | 25 мм (макс. расточка в блоке) |
| Крепежные отверстия | 6 отверстий под болты M12 |
Схема расположения отверстий (ISO 4401-08-07-0-94):
- Порты P, A, B, T: Расположены симметрично относительно центральной оси.
- Дренажный порт (L/Y): Обычно имеет меньший диаметр (около 10–12 мм).
- Глубина резьбы MB: Для метрического исполнения (MB) глубина резьбовых каналов обычно составляет 1.5–2 диаметра болта (ок. 20–25 мм).
Важный нюанс: Буквы MB в маркировке Vickers часто указывают на наличие дополнительных манометрических портов (Gauge Ports) с резьбой G1/4" или M14, расположенных на боковой грани плиты.
Конструкция гидроклапанов и монтажных блоков серии
Vickers F8SA MB(типоразмер ISO 08) разработана для систем с высокими расходами жидкости (до 340–450 л/мин) и характеризуется высокой надежностью узлов.Описание
F8SA MB — это высокопроизводительный монтажный блок (плита) или корпус клапана, который служит «фундаментом» для установки направляющей или регулирующей аппаратуры. Буквы MB (Metric Block) указывают на метрическое исполнение присоединительных портов и крепежа, что соответствует европейским стандартам машиностроения.
Конструкция (основные узлы)
- Литой корпус: Изготавливается из высокопрочного чугуна с шаровидным графитом (GJS) или стали. Корпус проходит прецизионную механическую обработку для обеспечения плоскостности прилегающих поверхностей (до 0,01 мм на 100 мм длины), что исключает утечки под давлением.
- Система внутренних каналов: Развитая сеть портов P (напор), T (слив), A и B(рабочие линии). Каналы имеют увеличенное сечение (25 мм) и сглаженные переходы, что минимизирует турбулентность и падение давления при больших потоках.
- Порты управления (X, Y/L): Дополнительные каналы малого диаметра для дистанционного управления или дренажа пилотного каскада.
- Контрольные точки (Gauge Ports): В исполнении MB предусмотрены боковые отверстия с метрической резьбой для подключения манометров или датчиков давления без разбора основной гидролинии.
- Посадочное место ISO 4401-08: Верхняя плоскость имеет 6 отверстий под крепежные болты и выточки под уплотнительные кольца (O-rings) из материала Viton или Buna-N (в зависимости от типа жидкости).
Особенности работы
- Снижение кавитации: Благодаря оптимизированной геометрии внутренних полостей клапан стабильно работает на пиковых скоростях потока.
- Модульность: Конструкция позволяет устанавливать клапаны «стековым» методом (sandwich mounting), собирая целые гидропанели на одном блоке.
