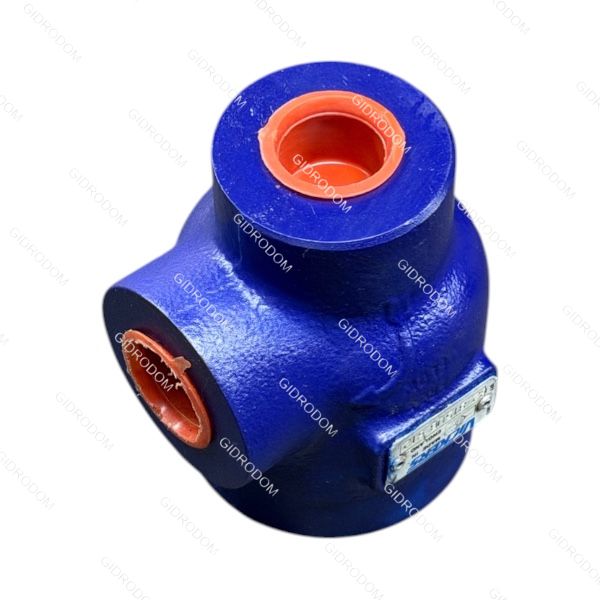

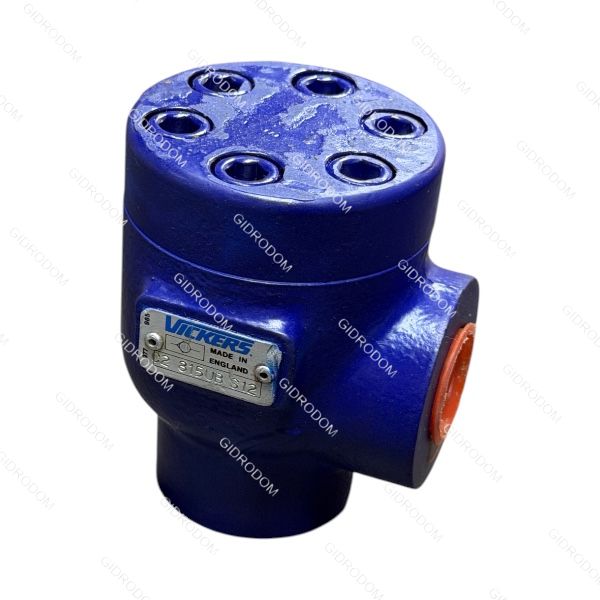

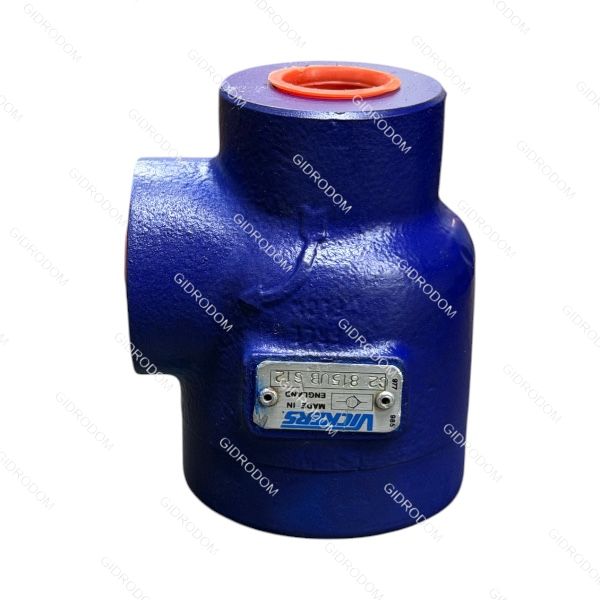

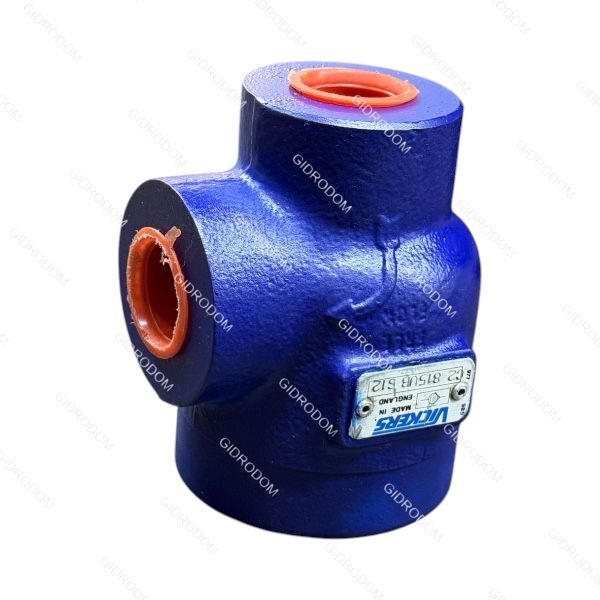

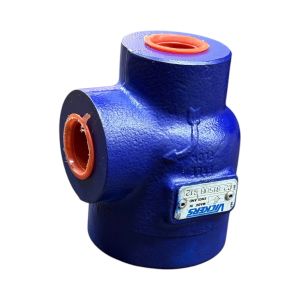

Гидроклапан обратный C2 815 UB S12
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики (C2-815)
| Параметр | Значение |
|---|---|
| Условный проход (Ду / NW) | 20 мм (3/4") |
| Тип монтажа | Резьбовой (In-line) |
| Присоединительная резьба (UB) | G 3/4" (трубная цилиндрическая) |
| Макс. рабочее давление | 21 МПа (210 бар) |
| Давление открытия (15) | 0.1 МПа (1 бар) — стандартное для кода "15" |
| Номинальный расход | до 130 л/мин |
| Вес | ~1.5 кг |
Расшифровка маркировки
- C2: Обратный клапан прямоточного исполнения (Check Valve, In-line type).
- 8: Типоразмер (соответствует 3/4 дюйма).
- 15: Давление открытия пружины. "15" соответствует 15 PSI (~1 бар / 0.1 МПа).
- UB: Тип резьбы ISO 228/1 (G 3/4).
- S12: Специальный код модификации (обычно это усиленное седло или специфический материал уплотнений для работы с агрессивными средами или высокими температурами).
Описание конструкции
Клапан имеет классическую надежную структуру:
- Корпус: Цилиндрический стальной корпус с внутренней резьбой на обоих концах.
- Запорный конус (Poppet): В отличие от шариковых моделей, здесь используется направляемый конус. Это обеспечивает высокую герметичность и долгий срок службы при высоких скоростях потока.
- Пружина: Расположена за конусом. Она удерживает клапан закрытым до тех пор, пока давление на входе не превысит 1 бар.
- Седло: Прецизионно обработанная внутренняя поверхность корпуса, к которой притирается конус.
Принцип работы
- Прямой поток: Жидкость поступает в порт «вход», преодолевает усилие пружины (1 бар), отодвигает конус и проходит к «выходу».
- Обратный поток: Как только давление на входе падает или возникает противодавление на выходе, пружина и поток жидкости мгновенно прижимают конус к седлу, полностью перекрывая канал.
Важное замечание: Клапаны серии C2-8 часто используются в линиях подпора или для предотвращения опорожнения гидросистемы при остановке насоса.
