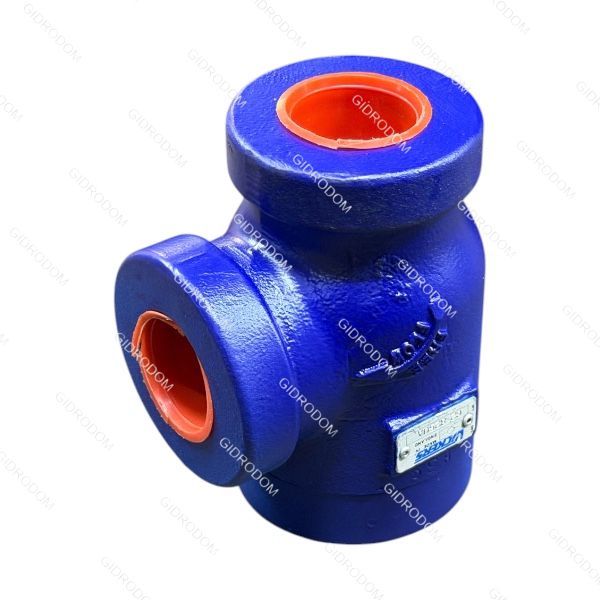

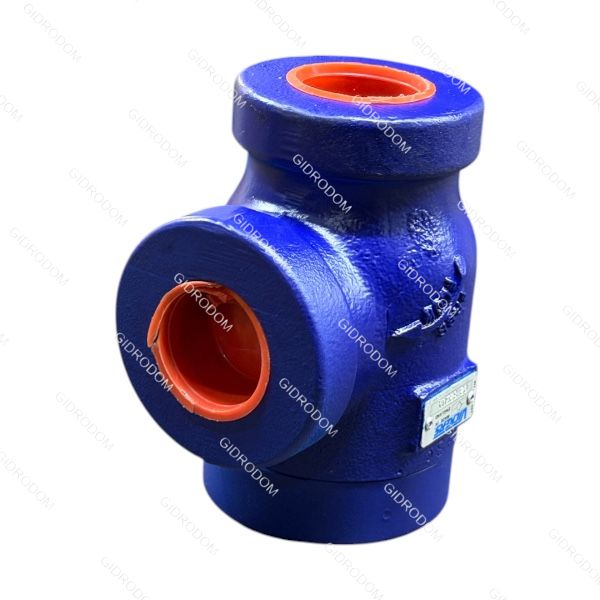

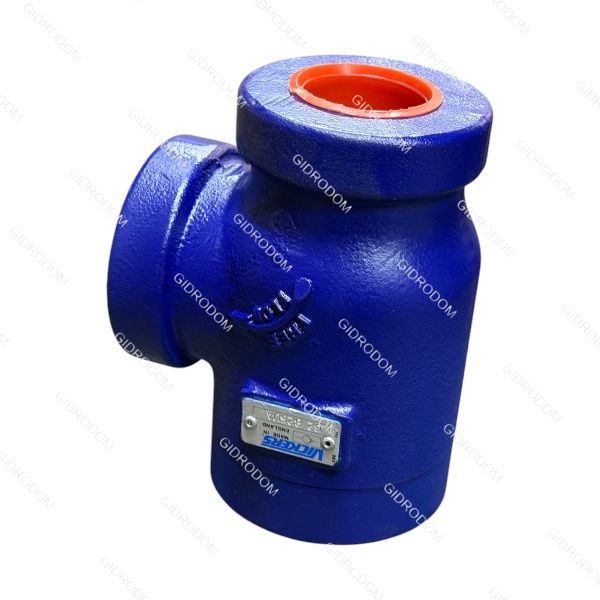

Гидроклапан обратный C2 825 UA
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики (C2-825)
| Параметр | Значение |
|---|---|
| Условный проход (Ду / NW) | 20 мм (3/4") |
| Тип монтажа | Резьбовой / Встраиваемый (в зависимости от корпуса) |
| Присоединительная резьба | G 3/4" (цилиндрическая, код UA) |
| Макс. рабочее давление | 21 МПа (210 бар) |
| Давление открытия (пружина) | 0.35 МПа (3.5 бар) — стандарт для кода "25" |
| Номинальный расход | до 130–150 л/мин |
| Вес | ~1.2 кг (картридж) |
Расшифровка маркировки
- C: Обратный клапан (Check Valve).
- 2: Прямоточный тип (In-line / Cartridge).
- 8: Серия/Типоразмер (соответствует 3/4 дюйма).
- 25: Давление срабатывания (пружина). В данной серии "25" означает давление открытия около 50 PSI (3.5 бар).
- U: Стандарт резьбы (Universal/ISO).
- A: Номер проекта/дизайна.
Описание конструкции
Клапан имеет максимально простую и надежную конструкцию «поппетного» (конусного) типа:
- Корпус/Гильза: Направляющая часть, в которой перемещается запорный элемент.
- Запорный конус (Poppet): Прецизионно обработанная деталь, обеспечивающая герметичное перекрытие потока. В отличие от шариковых клапанов, конус обладает большим ресурсом и меньшим уровнем шума.
- Пружина: Удерживает конус в прижатом к седлу состоянии. Жесткость пружины определяет «давление открытия».
- Седло: Закаленная поверхность внутри корпуса, к которой прилегает конус.
Принцип работы
- Прямое направление: Когда давление на входе превышает усилие пружины (3.5 бар), конус отодвигается, открывая проход для жидкости.
- Обратное направление: Поток жидкости и пружина совместно прижимают конус к седлу, полностью блокируя движение масла в обратную сторону.
Особенность модели: Давление открытия 3.5 бар часто выбирается для создания небольшого подпора в системе или для защиты теплообменников от резких скачков давления.
