Гидроклапан предохранительный VPP2-04/MD06-32 ARGO HYTOS
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка

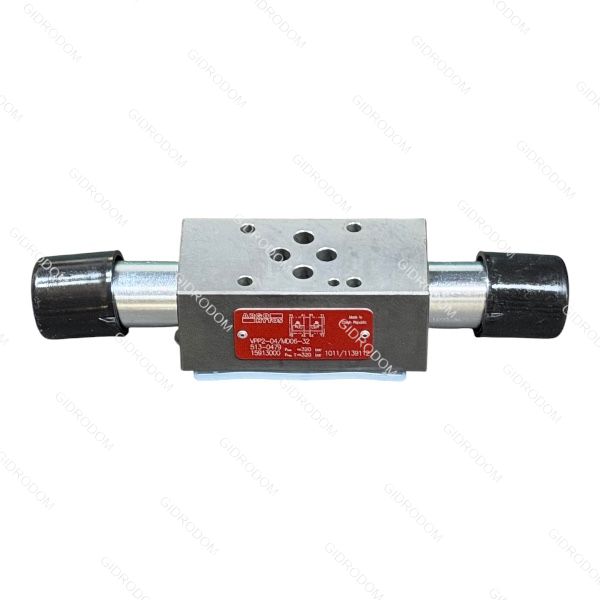

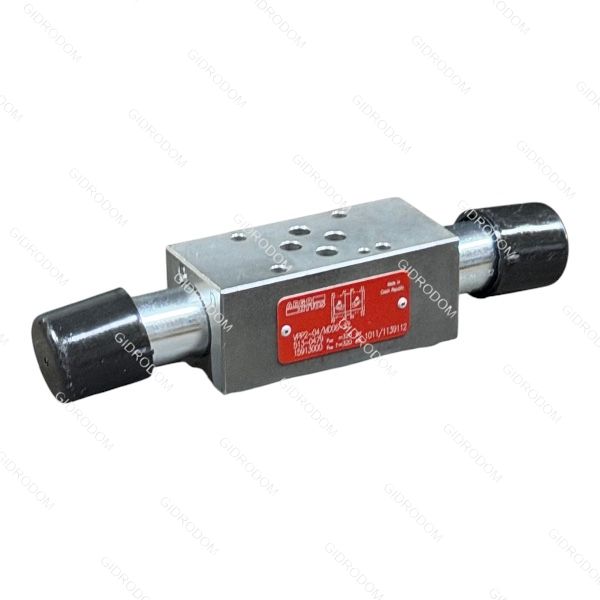

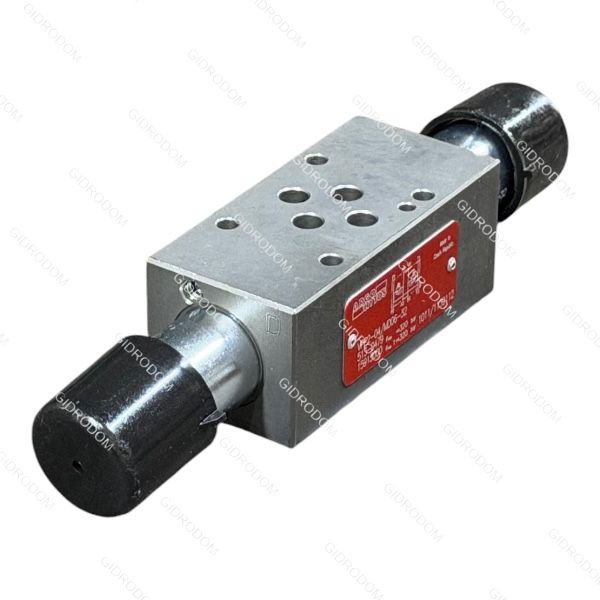

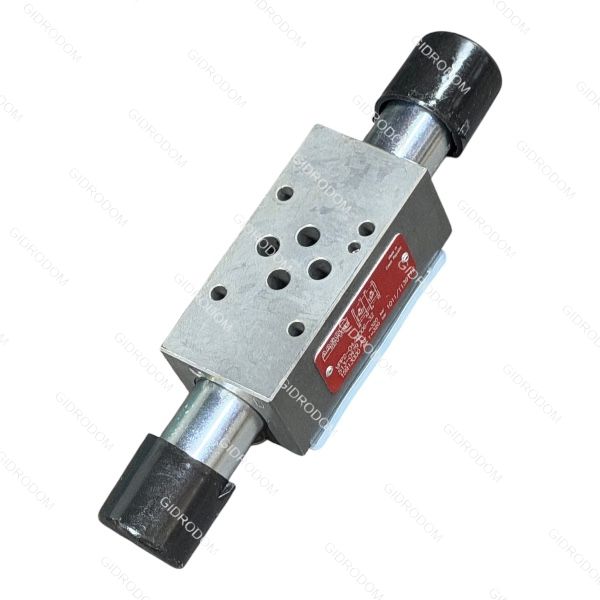

Клапан Argo-Hytos VPP2-04/MD06-32 — это предохранительный гидроклапан прямого действия в модульном («сэндвич») исполнении. Он предназначен для защиты гидравлической системы от перегрузок путем сброса избыточного давления в бак.
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер | NG04 (CETOP 02) |
| Максимальное рабочее давление | 320 бар |
| Максимальный расход | до 25 л/мин |
| Диапазон регулировки (код 32) | до 320 бар |
| Тип уплотнений | NBR (стандарт) |
| Рабочая жидкость | Минеральное масло (HL, HLP) |
| Температура жидкости | от -30°C до +100°C |
| Вес | ~0.8 кг |
Расшифровка маркировки
- VPP2: Серия предохранительных клапанов прямого действия.
- 04: Типоразмер (Ду 4) — внимание: это компактный размер, меньше стандартного NG06.
- MD: Конфигурация «сэндвич» (модульный монтаж).
- 06: Схема защиты — ограничение давления в канале P со сбросом в канал T.
- 32: Диапазон настройки давления (до 320 бар).
Описание и конструкция
- Принцип работы: Это «нормально закрытый» клапан. Пока давление в линии P ниже установленного пружиной, клапан закрыт. Как только давление превышает настройку, запорный конус приоткрывается, соединяя линию P с линией слива T.
- Конструкция:
- Конический затвор: Обеспечивает высокую герметичность и быстрый отклик на скачки давления.
- Регулировка: Осуществляется винтом с внутренним шестигранником. По часовой стрелке — увеличение давления, против — уменьшение.
- Материалы: Корпус выполнен из высокопрочного чугуна, внутренние детали — из закаленной стали. Поверхности оцинкованы для защиты от коррозии.
- Особенности размера: Типоразмер NG04 применяется в компактных гидросистемах, где важна экономия места и вес.
Обратите внимание: данный клапан предназначен для установки в стек размера CETOP 02. Если у вас основная система построена на NG06 (CETOP 03), этот клапан не подойдет по посадочным местам.
