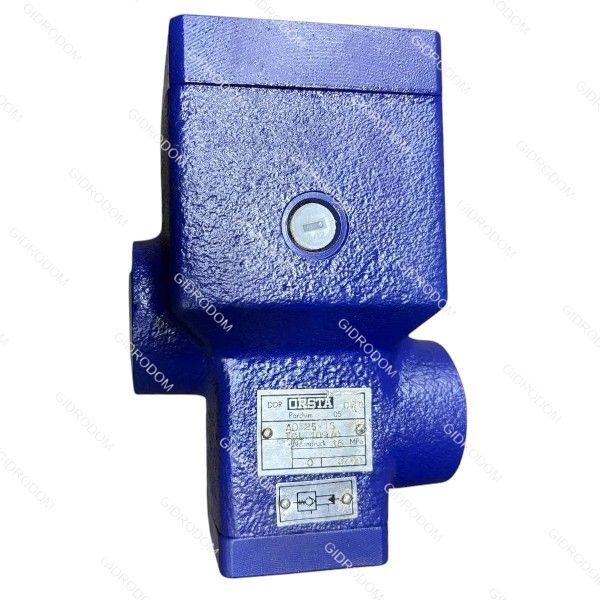

Гидроклапан AD25-16 TGL10970 Orsta
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидроклапан AD25-16 TGL 10970 — это предохранительный клапан непрямого действия (с пилотным управлением), выпускавшийся в ГДР (Германская Демократическая Республика) по стандартам TGL. Это надежные промышленные клапаны, которые до сих пор встречаются на старом оборудовании.
Технические характеристики
| Параметр | Значение |
|---|---|
| Условный проход (Ду/NW) | 25 мм |
| Номинальное давление | 16 МПа (160 бар) |
| Максимальный расход | до 200–250 л/мин (зависит от вязкости) |
| Тип монтажа | Стыковой (притычной) на плиту |
| Стандарт исполнения | TGL 10970 |
| Тип управления | Непрямого действия (с разгрузочным золотником) |
Расшифровка маркировки
- AD — Серия гидравлических предохранительных клапанов непрямого действия (немецкая классификация).
- 25 — Типоразмер (диаметр условного прохода в мм).
- 16 — Номинальное рабочее давление (в МПа). 16 МПа = 160 бар.
- TGL 10970 — Номер государственного стандарта ГДR, определяющий конструкцию и присоединительные размеры.
Особенности:
Этот клапан состоит из основного каскада (мощный золотник) и пилотного (маленький регулировочный клапан сверху). Такая конструкция обеспечивает высокую стабильность давления при изменении расхода и позволяет реализовать дистанционное управление или разгрузку системы.
Этот клапан состоит из основного каскада (мощный золотник) и пилотного (маленький регулировочный клапан сверху). Такая конструкция обеспечивает высокую стабильность давления при изменении расхода и позволяет реализовать дистанционное управление или разгрузку системы.
