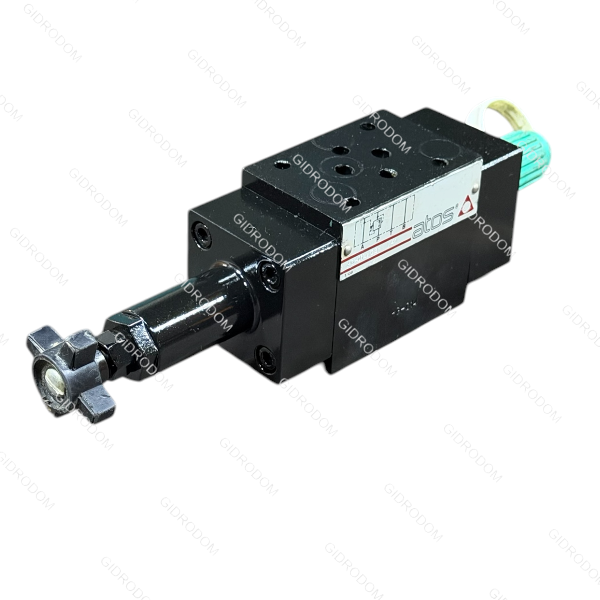

Гидроклапан предохранительный HG-011/32-41 ATOS
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка

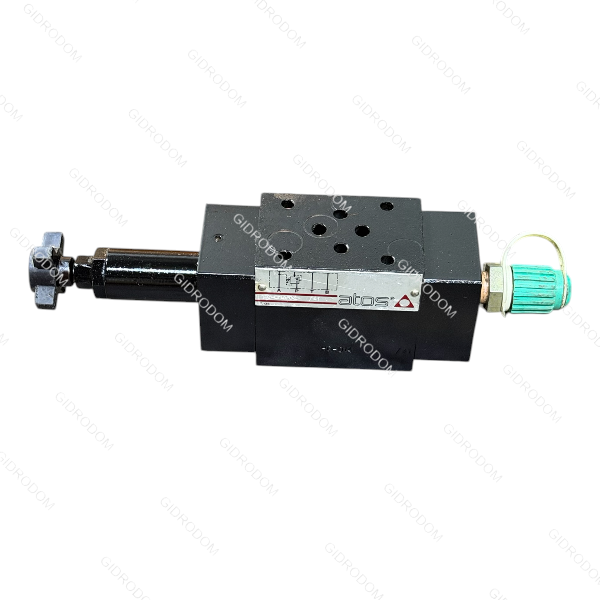

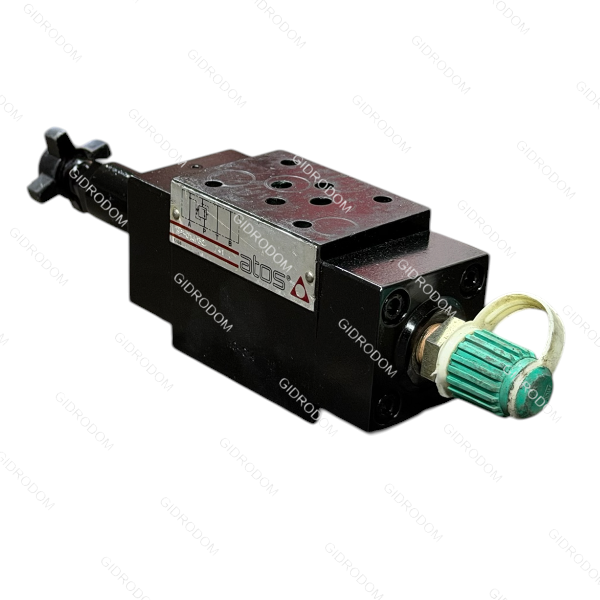

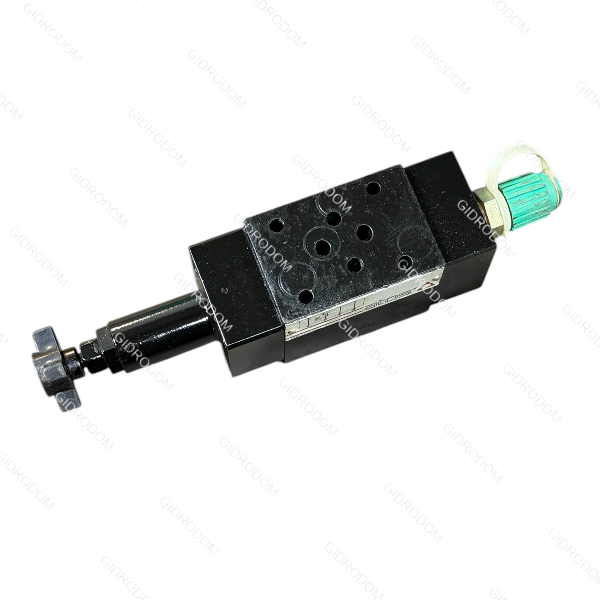

Клапан Atos HG-011/32-41 — это модульный (плиточный) редукционный клапан прямого действия типоразмера CETOP 03.
Важное уточнение по классификации: Хотя в вашем запросе указано «предохранительный», серия HG по каталогу Atos является редукционной (Pressure reducing). Модификация 011 предназначена для снижения давления в линии P (напорной), при этом дренаж (утечки) отводится в линию T (сливную).
Технические характеристики HG-011/32-41
| Характеристика | Значение |
|---|---|
| Типоразмер (Монтаж) | CETOP 03 (ISO 4401-03) |
| Функция (Линия) | Редукционный в линии P (дренаж в T) |
| Диапазон регулировки (/32) | от 1.5 до 32 бар |
| Макс. давление на входе | 350 бар |
| Максимальный расход | до 50 л/мин |
| Вес | ~2.3 кг |
| Серия (Конструкция) | 41 серия (актуальное исполнение) |
| Тип регулировки | Винт под шестигранник (стандарт) |
Описание и конструкция
Модель HG-011 является базовым редуктором для ограничения усилия во всей гидросистеме, расположенной «выше» по стеку после этого клапана.
- Линия P (Код 011): В отличие от модели 031 (которая работает только на линию A), этот клапан ограничивает давление в общей напорной линии P. Это необходимо, если все последующие за ним клапаны и механизмы должны работать при низком давлении (до 32 бар).
- Дренаж: Небольшое количество масла постоянно сбрасывается в линию T для поддержания стабильного давления «после себя». Это нормальный режим работы для редукторов такого типа.
- Низкое давление (32 бар): Эта пружина обеспечивает очень точную настройку в малом диапазоне (идеально для систем управления или прижимов).
Разница между HG-011 и HG-014:
- HG-011: Стандартный редукционный клапан.
- HG-014: Трехлинейный редуктор (имеет дополнительную функцию предохранительного клапана для линии после редукции).
