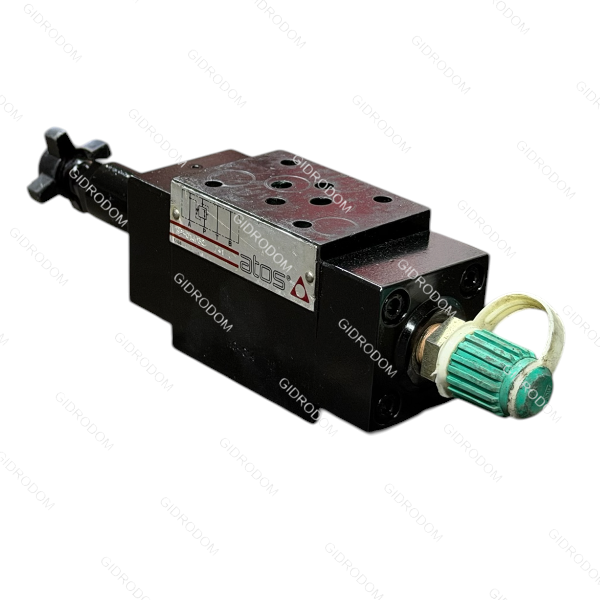

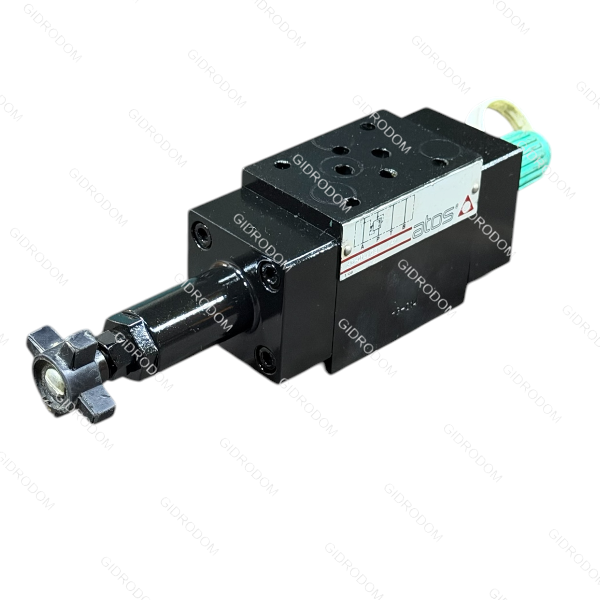

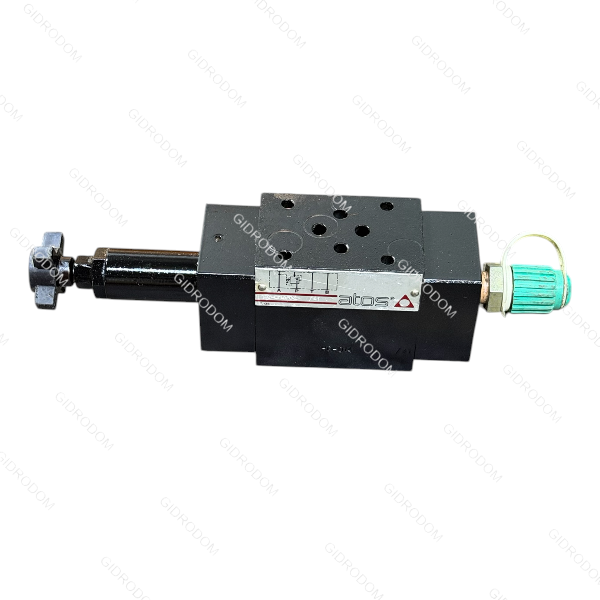

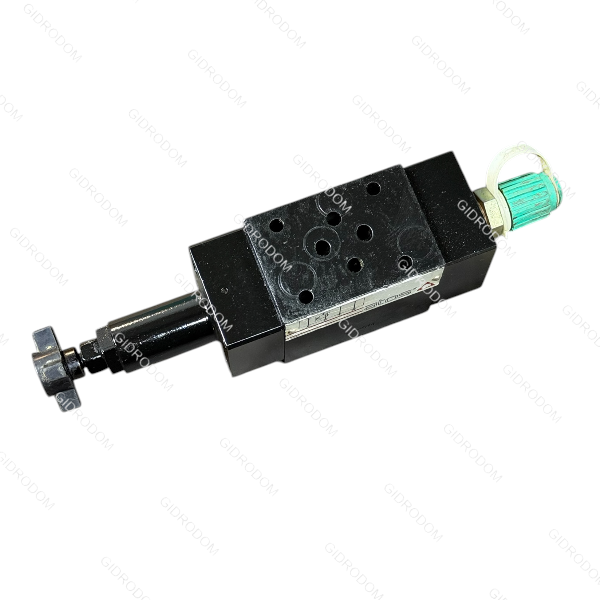

Клапан Atos HG-014/32-41 — это модульный (плиточный) редукционный клапан прямого действия типоразмера CETOP 03 (ISO 4401-03).
Важное уточнение: Серия HG у Atos — это редукционные клапаны (снижают давление в линии), а не предохранительные (хотя внешне они похожи). Модель 014 предназначена для редуцирования давления в линии P (общей напорной линии) со сбросом излишков в линию T.
Технические характеристики HG-014/32-41
| Характеристика | Значение |
|---|---|
| Типоразмер (Монтаж) | CETOP 03 (ISO 4401-03) |
| Функция (Линия) | Редукционный в линии P (сброс в T) |
| Диапазон регулировки | от 1.5 до 32 бар |
| Макс. давление на входе | 350 бар |
| Максимальный расход | до 50 л/мин |
| Вес | ~2.3 кг |
| Серия (Конструкция) | 41 серия (актуальное исполнение) |
| Тип регулировки | Винт под шестигранник (стандарт) |
Описание и конструкция
Модель HG-014 отличается от ранее рассмотренных (031) тем, как она управляет потоком:
- Линия P (Код 014): Этот клапан редуцирует (понижает) давление во всей напорной магистрали P, которая идет к распределителю. Он поддерживает стабильное низкое давление (в данном случае до 32 бар) на выходе, сбрасывая лишний объем масла в линию T (слив).
- Диапазон 32 бар: Это низконапорная модификация. Она идеально подходит для систем управления (пилотных линий) или для механизмов, требующих деликатного усилия.
- Конструкция 41: Это современная серия Atos, пришедшая на смену старым модификациям. Она полностью взаимозаменяема по посадочным местам, но имеет улучшенные характеристики по утечкам и стабильности.
Отличие от предохранительного клапана (серии KM)
Хотя оба клапана сбрасывают масло в линию T, их задачи разные:
- KM-011 (Предохранительный): Закрыт, пока давление не превысит пик. Защищает от взрыва/поломки.
- HG-014 (Редукционный): Постоянно работает на поддержание заданного низкого давления в линии после себя.
