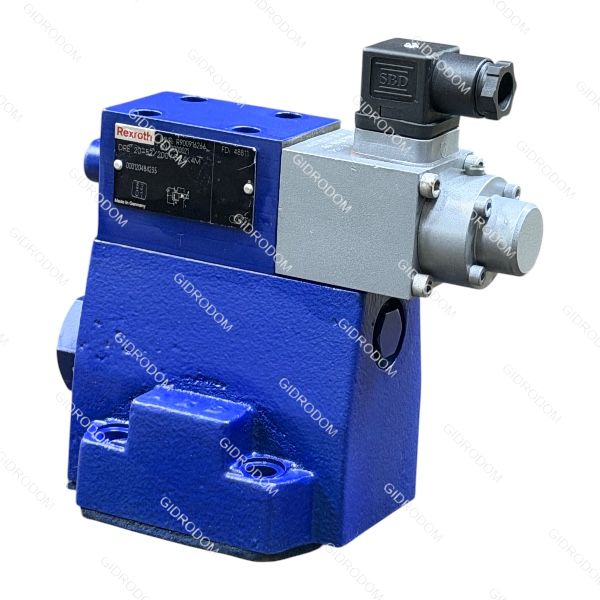

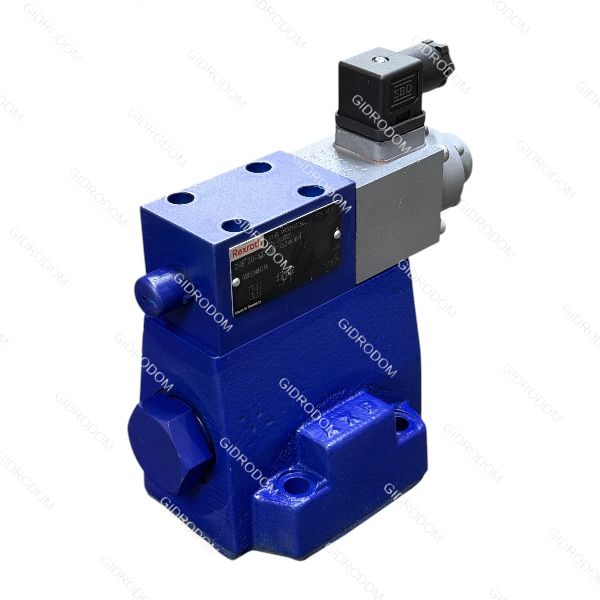

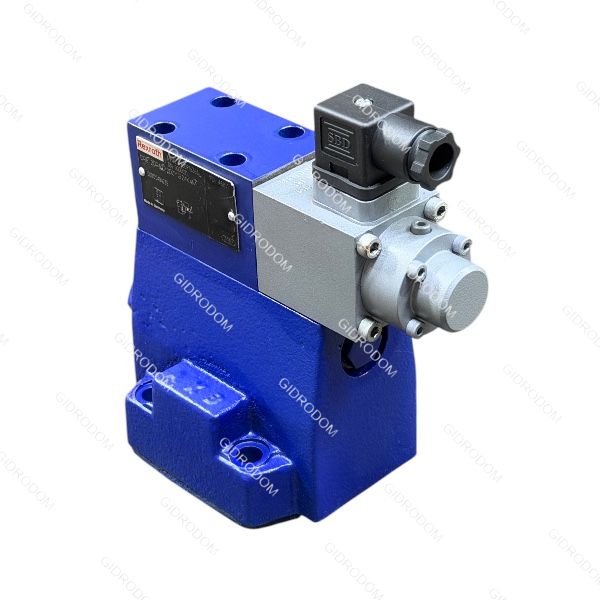

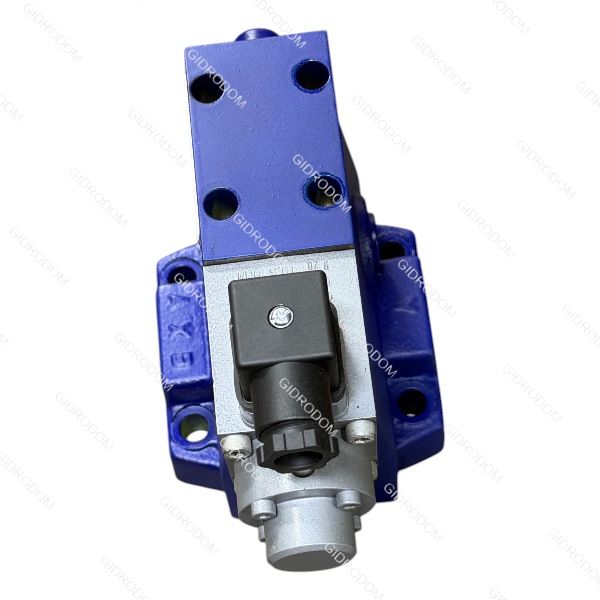

Гидроклапан редукционный DRE 20-52/200YG24K4M, Rexroth (клапан ред. стыковой с пропорциональным управлением)
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Основные характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (Ду) | 20 мм (NG20) |
| Тип монтажа | Плитовой (ISO 4401-08) |
| Макс. рабочее давление (порт P) | 315 бар |
| Диапазон регулировки давления (порт A) | до 200 бар |
| Максимальный расход | 300 л/мин |
| Давление в порту T (слив) | должно быть как можно ниже |
| Тип управления | Электрическое пропорциональное |
| Рабочая жидкость | Минеральные масла (HL, HLP) по DIN 51524 |
| Температура рабочей среды | от -20°C до +80°C |
| Класс чистоты масла | не хуже 20/18/15 по ISO 4406 |
Габаритный чертеж (основные размеры)
| Обозначение | Описание | Размер (мм) |
|---|---|---|
| L | Общая длина (от края корпуса до торца соленоида) | 231 |
| L1 | Расстояние от центра до соленоида | 140 |
| B | Ширина корпуса | 100 |
| H | Общая высота | 115 |
| H1 | Высота до центральной оси портов | 70 |
| S | Ход ручного дублера (кнопки) | 4 |
Электрические параметры соленоида
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 24 В DC |
| Максимальный управляющий ток | 1,5 А |
| Сопротивление катушки (R20) | 9,6 Ом |
| Потребляемая мощность | 36 Вт |
| Продолжительность включения (ПВ) | 100% (непрерывно) |
| Степень защиты | IP 65 (с установленным разъемом) |
Динамические и точностные характеристики
| Параметр | Значение |
|---|---|
| Гистерезис | < 4% (с оптимальным дизерингом) |
| Повторяемость | < 1,5% |
| Линейность | < 3% |
Важное замечание по порту Y (внешний дренаж):
Данная модификация (Y) требует обязательного подключения линии дренажа напрямую в бак без давления. Подпор в линии Y напрямую влияет на точность поддержания редукционного давления.
Данная модификация (Y) требует обязательного подключения линии дренажа напрямую в бак без давления. Подпор в линии Y напрямую влияет на точность поддержания редукционного давления.
Описание конструкции
Клапан состоит из следующих ключевых узлов:
- Корпус: Литой стальной блок с каналами для подвода (P), отвода (A) и слива (T) жидкости.
- Пропорциональный соленоид: Электромагнит, создающий усилие, прямо пропорциональное подаваемому току.
- Редукционный золотник: Подвижный элемент, который балансирует между усилием соленоида и давлением в рабочем порту.
- Ручной дублер: Кнопка на торце соленоида для принудительного перемещения золотника без подачи электричества.
Принцип работы
- Режим ожидания: В обесточенном состоянии золотник удерживается пружиной в исходном положении, соединяя рабочий порт A со сливным портом T.
- Регулирование: При подаче тока на катушку соленоид толкает золотник, открывая путь маслу из порта P в порт A.
- Поддержание давления: Давление в порту A воздействует на торцевую поверхность золотника, создавая противовес усилию соленоида. Как только давление достигает заданного значения (соответствующего силе тока), золотник смещается, перекрывая канал P → A.
- Сброс излишков: Если давление в порту A превышает заданное, золотник смещается дальше, соединяя порт A с портом T для сброса избыточного давления.
