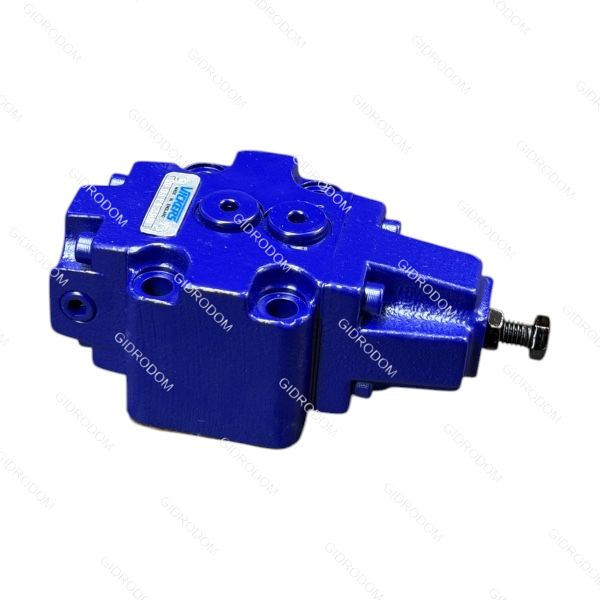

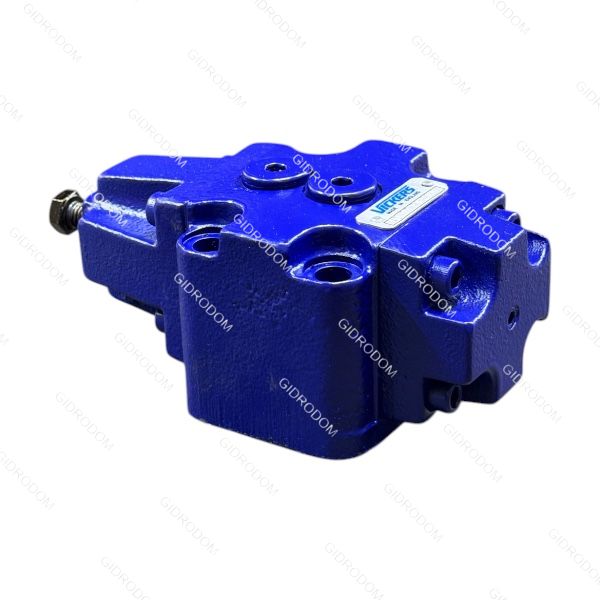

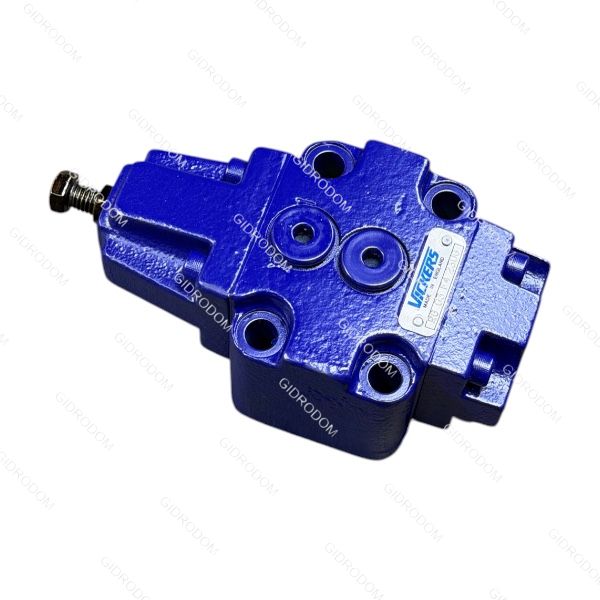

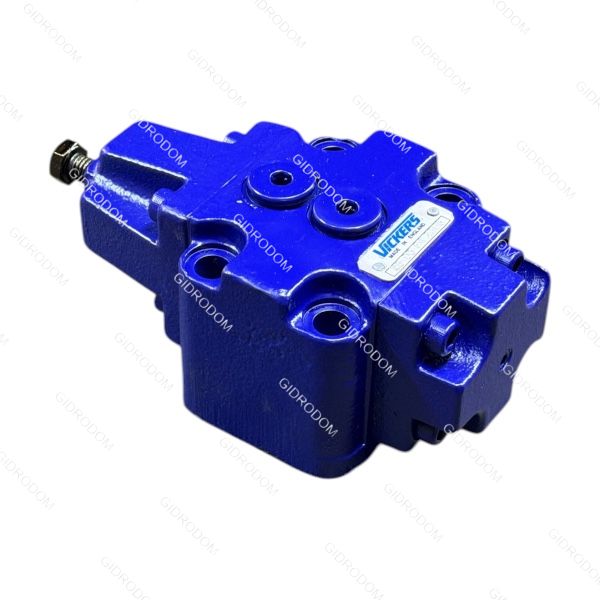

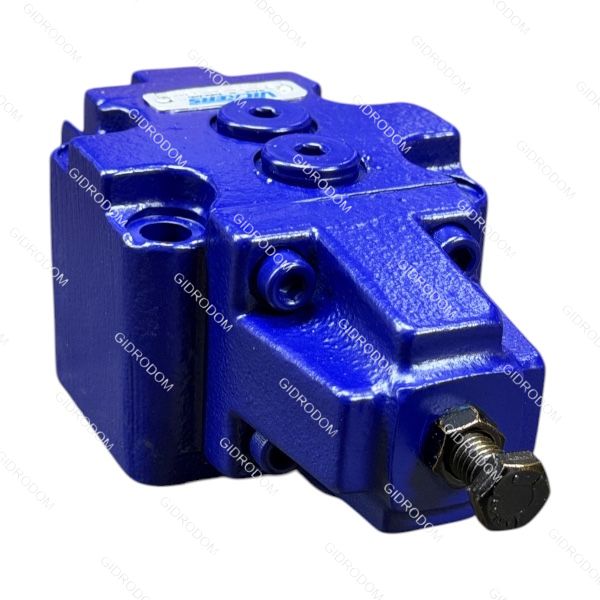

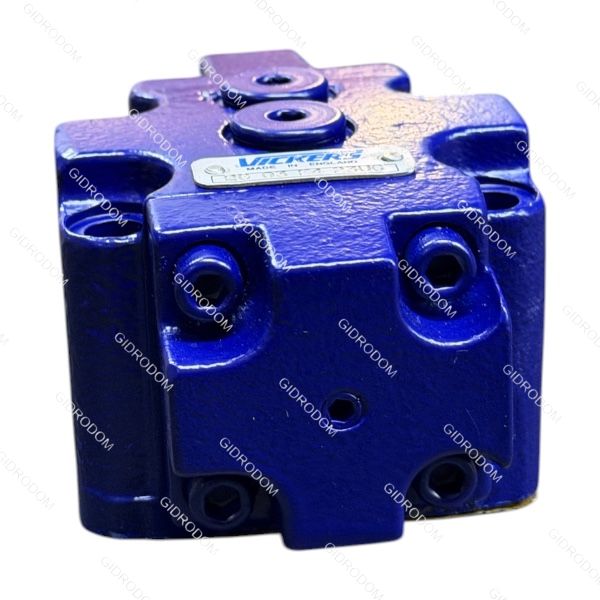

Гидроклапан редукционный RG03 F423UG
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидроклапан
RG03-F4-2-3-U-G (часто встречается под брендом Tokyo Keiki или Vickers/Danfoss) представляет собой редукционный клапан прямого действия, предназначенный для поддержания пониженного давления в определенной ветви гидросистемы.Технические характеристики (RG03)
| Параметр | Значение |
|---|---|
| Типоразмер (Size) | 03 (ДУ 10 мм) |
| Макс. рабочее давление | 17.5 МПа (175 бар) |
| Диапазон регулировки давления (F) | 3.5 — 14 МПа (35 — 140 бар) |
| Номинальный расход | до 40–50 л/мин (в зависимости от исполнения) |
| Тип монтажа | Стыковой (Gasket Mounting) |
| Вес | ~4.7 кг |
Расшифровка маркировки
- RG: Редукционный клапан прямого действия (без обратного клапана).
- 03: Номинальный размер.
- F: Диапазон настройки давления (3.5 – 14 МПа).
- 4: Тип функции управления (внешний пилот, внутренний дренаж).
- 2: (Опционально) наличие порта для манометра или вентиляции вторичной стороны.
- U / G: Тип резьбы или специфические особенности исполнения (например, метрическая или унифицированная резьба крепежа).
Описание конструкции и принцип работы
Клапан состоит из корпуса, подпружиненного золотника и регулировочного винта.
- Принцип работы: Клапан в нормальном состоянии открыт. Поток жидкости проходит от первичного порта (P) к вторичному (A). При достижении во вторичной линии давления, установленного пружиной, золотник перемещается, ограничивая проходное сечение и поддерживая заданное давление "после себя".
- Дренаж: Поскольку это редукционный клапан, для его работы требуется линия дренажа (порт Y или L), которая должна быть соединена напрямую с баком.
- Регулировка: Настройка осуществляется вращением регулировочного винта: по часовой стрелке — давление увеличивается, против — уменьшается.
Википедия +3
Рекомендация: При установке убедитесь, что разница между давлением в основной магистрали и настроенным давлением редуктора составляет не менее 0.7–1.0 МПа для стабильной работы устройства.
