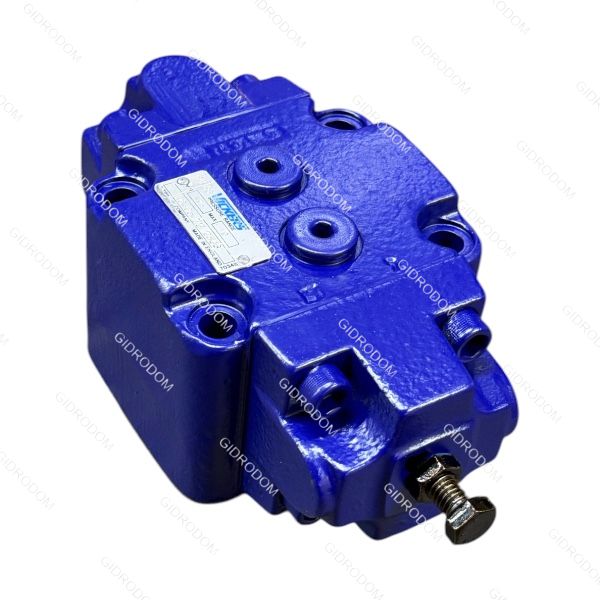

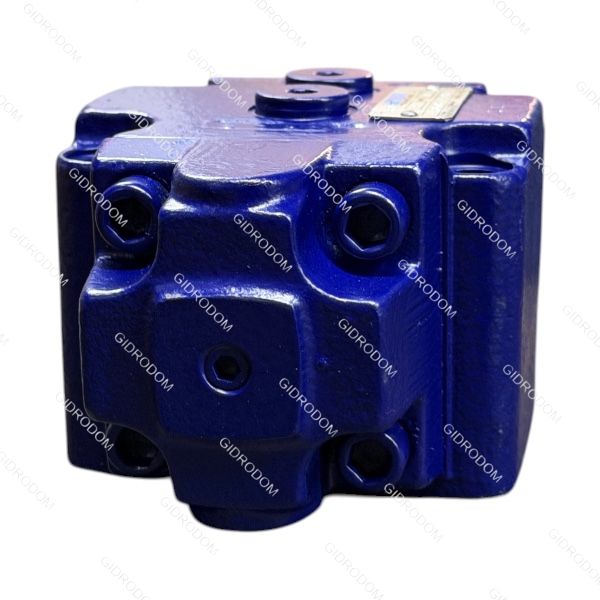

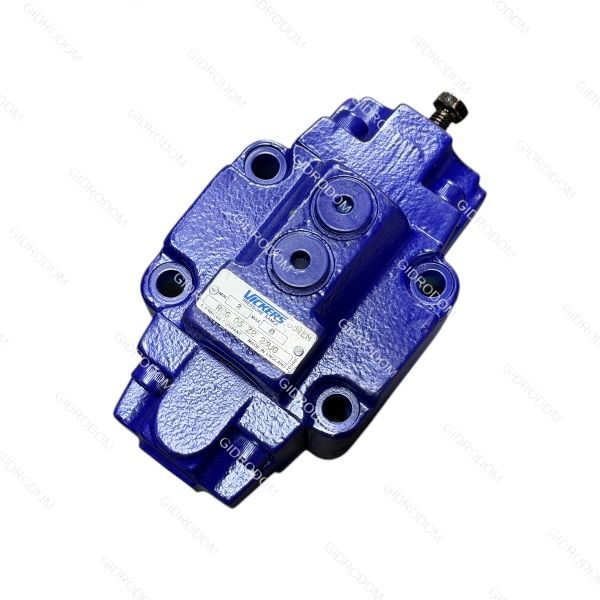

Гидроклапан редукционный RCG06 Z223UG
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидроклапан
RCG06-Z2-2-3-U-G (производства Tokyo Keiki или Vickers/Danfoss) представляет собой редукционный клапан с встроенным обратным клапаном, предназначенный для монтажа на плиту. Основное отличие от серии RG заключается в наличии обратного клапана, который позволяет жидкости свободно течь в обратном направлении (от выхода к входу).Технические характеристики (RCG06)
| Параметр | Значение |
|---|---|
| Типоразмер (Size) | 06 (Ду 20 мм / 3/4") |
| Макс. рабочее давление | до 21 МПа (210 бар) |
| Диапазон регулировки (Z) | 2.4 — 8.6 МПа (24 — 86 бар) |
| Номинальный расход | до 114–150 л/мин (в зависимости от перепада) |
| Тип монтажа | Стыковой (Gasket Mounting / Subplate) |
| Вес | ~6.5–7.0 кг |
Расшифровка маркировки
- RCG: Редукционный клапан (R) с обратным клапаном (C), стыкового монтажа (G).
- 06: Типоразмер (номинальный диаметр 3/4").
- Z: Диапазон настройки давления (обычно низкий: до 8.6 МПа).
- 2: Тип функции (редукционный клапан, внутреннее управление пилотом, внешний дренаж).
- 2: (Иногда 23/30) номер проекта/дизайна (Design Number).
- U / G: Обозначение типа резьбы или спецификации крепежа (например, метрическая или стандарт SAE).
Описание конструкции и работа
Клапан состоит из основного золотникового узла, регулировочной пружины и встроенного обратного клапана.
- Редукция давления: Когда давление в выходной линии (вторичной) превышает настройку пружины, золотник смещается, прикрывая проходное сечение и стабилизируя давление «после себя».
- Обратный поток: Благодаря встроенному обратному клапану жидкость может беспрепятственно течь в обратном направлении (из линии нагрузки обратно в систему).
- Дренаж: Для корректной работы пилота линия дренажа (порт Y) должна быть обязательно соединена с баком без противодавления.
- Управление: Настройка давления производится винтом под колпачком. Поворот по часовой стрелке сжимает пружину и увеличивает давление настройки.
Особенности эксплуатации:
- Не допускается объединение линии дренажа с общими сливными линиями, если в них возможны скачки давления.
- Рекомендуется устанавливать давление в основной магистрали минимум на 20 бар выше, чем требуемое давление на выходе редуктора.
