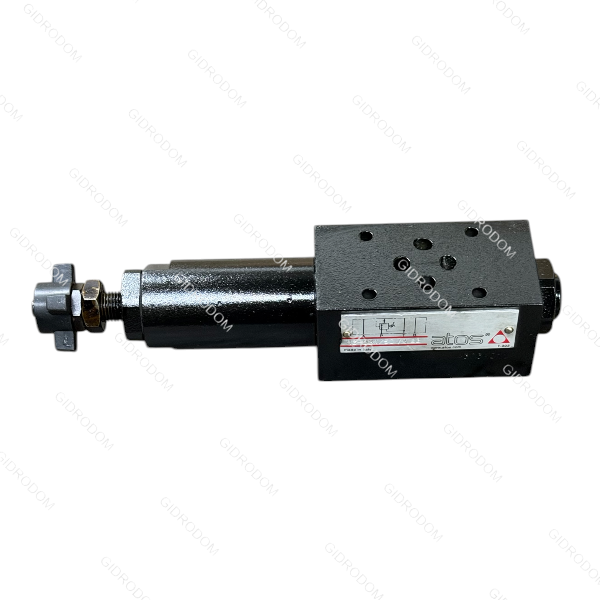

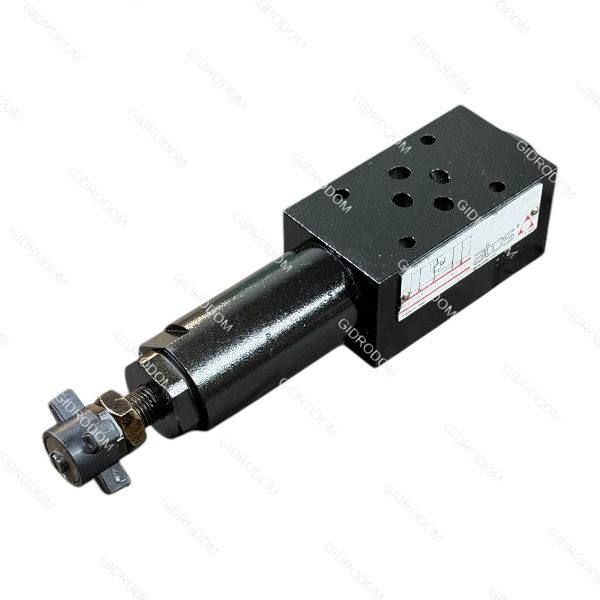

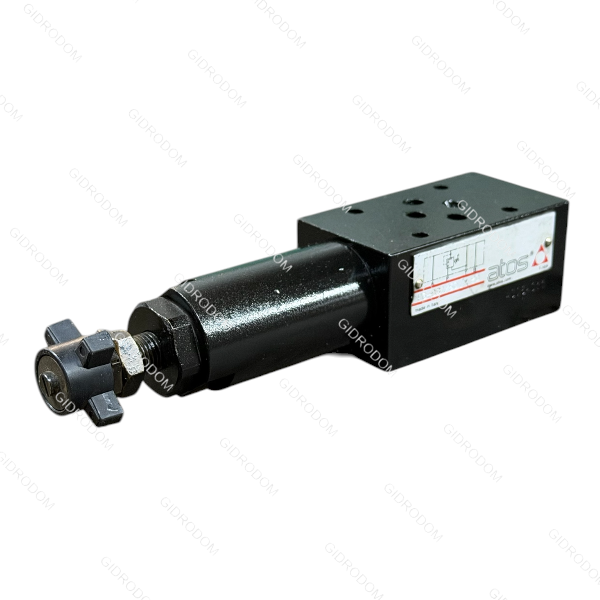

Гидроклапан редукционный HG-031/50 ATOS
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Характеристика | Значение |
|---|---|
| Типоразмер (Монтаж) | CETOP 03 (ISO 4401-03) |
| Регулируемая линия | Линия A (с обратным клапаном) |
| Макс. давление на входе | 315 бар |
| Диапазон регулировки (мод. 50) | от 7 до 50 бар |
| Максимальный расход | до 50 л/мин |
| Вес | ~2.3 кг |
| Тип регулировки | Ручной (винтовой со стопорной гайкой) |
| Рабочая среда | Минеральные масла (DIN 51524) |
| Температура среды | от -20°C до +60°C (стандарт) |
- Корпус: Литой стальной блок с прецизионно обработанными каналами.
- Редукционный золотник: Подпружиненный элемент, который перекрывает поток при достижении заданного давления в линии на выходе.
- Регулировочный винт: Позволяет сжимать пружину, тем самым выставляя порог срабатывания (в модели
/50— до 50 бар). - Встроенный обратный клапан: Позволяет рабочей жидкости свободно перетекать в обратном направлении (из линии исполнительного механизма в распределитель), минуя редуктор.
- Снижение давления: Когда давление в линии A на выходе достигает значения настройки пружины, золотник смещается, частично перекрывая проходное сечение. Это поддерживает стабильное низкое давление на выходе, независимо от скачков давления в основной линии (P).
- Защита: Если давление на входе ниже настройки клапана, поток проходит через него практически без потерь.
- HG — серия модульных редукционных клапанов.
- 031 — модификация для контроля давления в линии A (со свободным обратным потоком).
- 50 — пружина с диапазоном настройки до 50 бар.
Модульный редукционный клапан HG-031/50 обеспечивает переход жидкости из области высокого давления в область с более низким давлением, одновременно поддерживая установленное давление. Он разработан для регулирования давления в гидравлических системах. Редукционные клапаны HG, KG и JPG относятся к золотниковому типу и предназначены для использования в масляных гидравлических системах. Клапаны HG являются прямодействующими, трехлинейными; KG – двухкаскадными трехлинейными; JPG – двухкаскадными двухлинейными. В стандартной модели регулировка давления осуществляется путем ослабления контргайки вращения регулировочного винта. Также существует возможность заказа версии с регулировочной рукояткой. Поворачивая по часовой стрелке, можно увеличить давление. HG соответствует стандарту ISO 4401 размер 06 и обеспечивает расход до 50 л/мин с регулируемым давлением до 210 бар. Клапан KG имеет размер ISO 4401 10, с расходом до 100 л/мин и таким же регулируемым давлением. JPG-2 имеет размер ISO 4401 16, с расходом до 250 л/мин и давлением до 210 бар, тогда как JPG-3 с размером ISO 4401 25 может обеспечивать расход до 300 л/мин при таком же давлении. Все клапаны рассчитаны на работу в гидравлических системах с минеральным маслом или синтетической жидкостью, обладающей аналогичными смазывающими свойствами.
