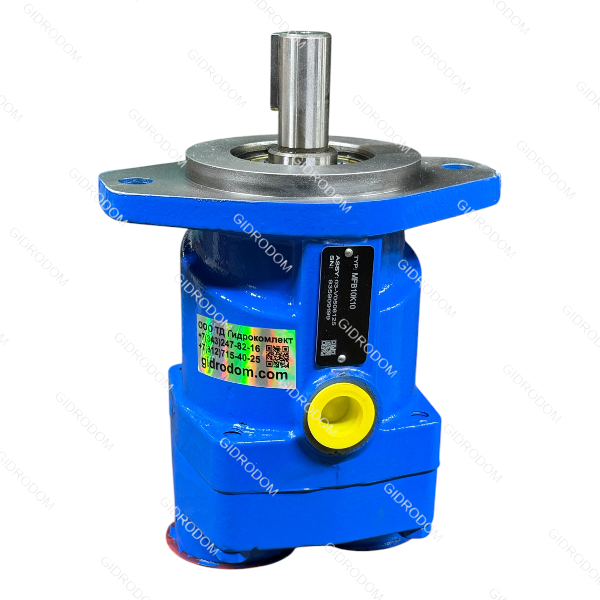

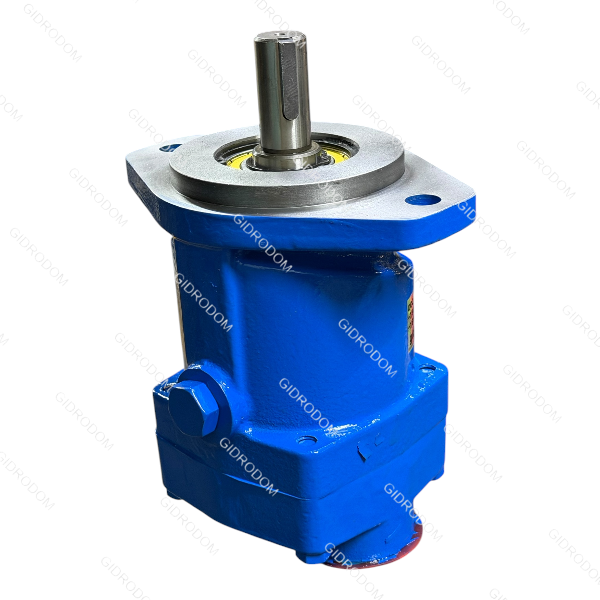

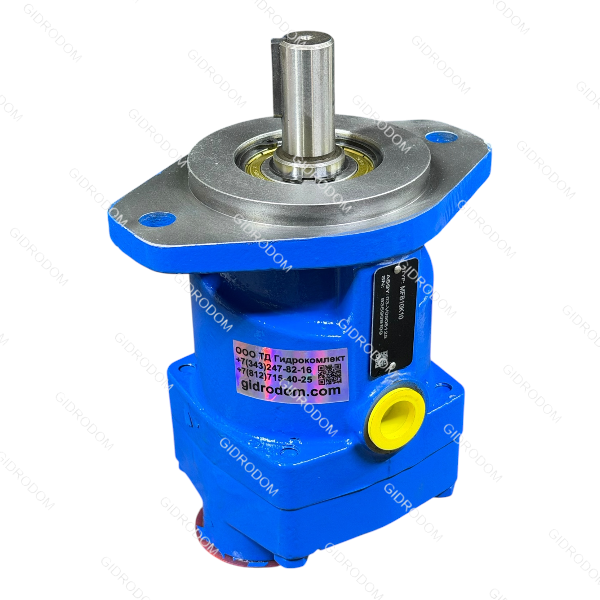

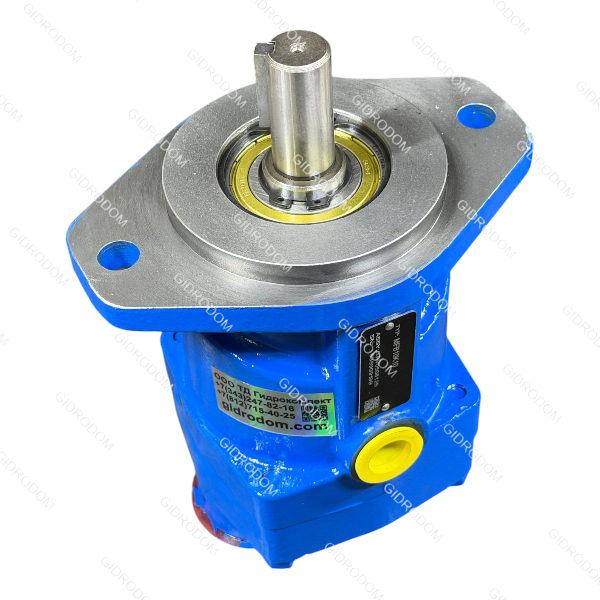

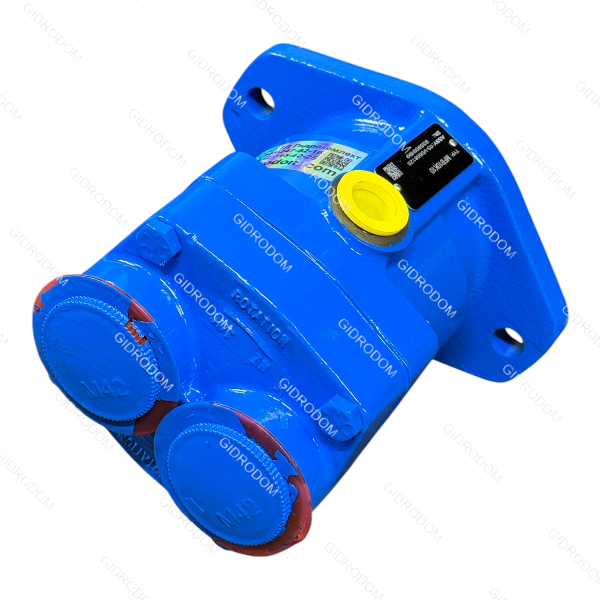

Гидромотор аксиально-поршневой MFB10K10 INTERNATIONAL
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидромотор MFB 10K10 представляет собой аксиально-поршневой гидромотор с нерегулируемым рабочим объемом. Он относится к серии Inline Piston Motors, где поршни расположены параллельно оси вала.
Технические характеристики MFB 10K10
Основные параметры приведены для стандартных условий эксплуатации (масло вязкостью 20.6 сСт при 49°C):
| Параметр | Значение |
|---|---|
| Рабочий объем | 20.1 см³/об |
| Макс. частота вращения | 3600 об/мин |
| Мин. частота вращения | 100 об/мин |
| Макс. рабочее давление | 210 бар (3000 psi) |
| Расход масла (при 1800 об/мин) | ~37.9 л/мин (10 gpm) |
| Крутящий момент (при 140 bar) | ~40.7 Нм (360 lb-in) |
| Вес (приблизительно) | ~11–13 кг (в зависимости от фланца) |
Примечание: Характеристики могут незначительно варьироваться в зависимости от конкретной модификации (фланец, тип вала).
Описание и применение
Гидромоторы серии MFB отличаются высокой эффективностью, компактностью и низким уровнем шума. Они разработаны для работы в условиях как непрерывной, так и прерывистой нагрузки. Часто используются в мобильной технике, сельскохозяйственных машинах и промышленном оборудовании, где требуется надежное преобразование энергии жидкости в механическую работу.
Конструкция
Конструкция мотора включает следующие ключевые элементы:
- Блок цилиндров: Расположен соосно с ведущим валом.
- Поршневая группа: Состоит из поршней с башмаками, которые опираются на наклонную шайбу.
- Наклонная шайба: У стационарных моторов MFB она имеет фиксированный угол, что определяет постоянный рабочий объем.
- Распределительный узел: Направляет поток жидкости к поршням, находящимся в фазе нагнетания, и отводит от поршней в фазе слива.
- Дренажный порт: Обязателен для отвода утечек из корпуса, чтобы предотвратить выдавливание сальников.
Принцип работы
- Подача жидкости: Гидравлическое масло под давлением поступает в рабочие камеры блока цилиндров через распределитель.
- Движение поршней: Давление жидкости заставляет поршни выдвигаться. Поскольку они упираются в наклонную шайбу, возникает тангенциальная сила, заставляющая блок цилиндров вращаться.
- Вращение вала: Вращение блока передается на выходной вал через шлицевое соединение.
- Слив: При дальнейшем вращении поршни начинают перемещаться в обратном направлении, вытесняя отработанную жидкость в линию слива.
Габаритные размеры: Корпус мотора MFB 10 имеет длину около 142-146 мм (без учета вала) и диаметр посадочного фланца по стандарту SAE.
