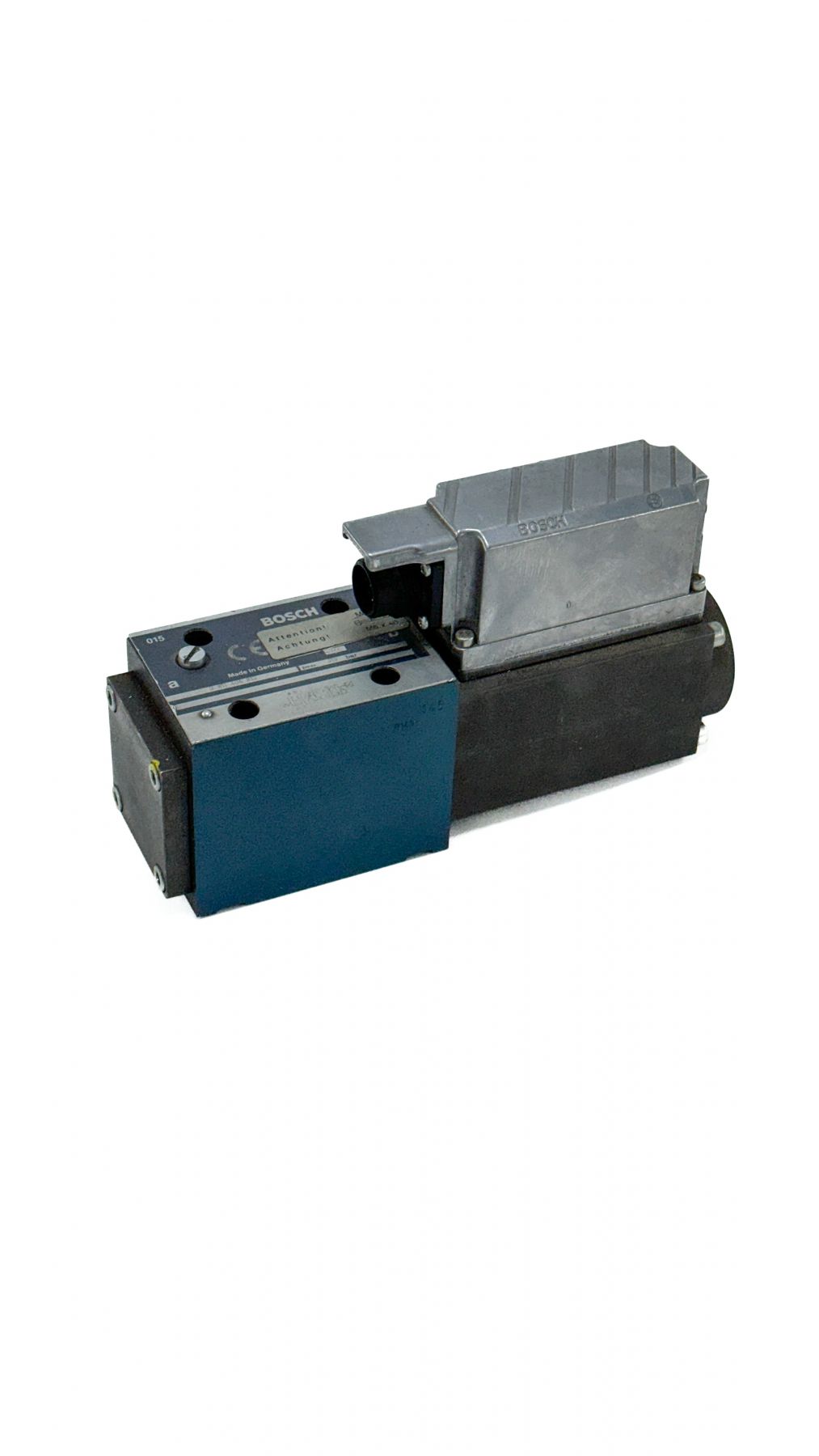

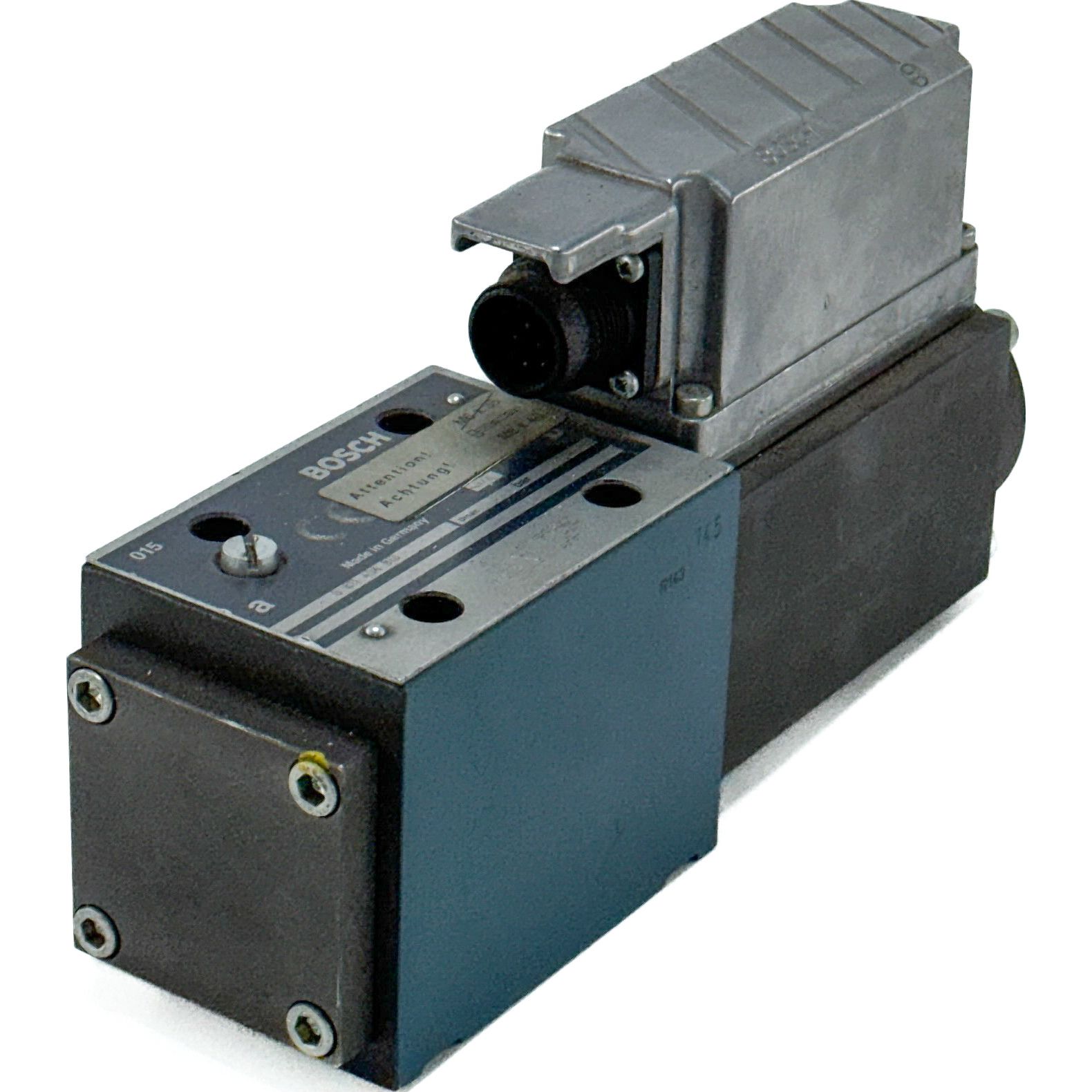

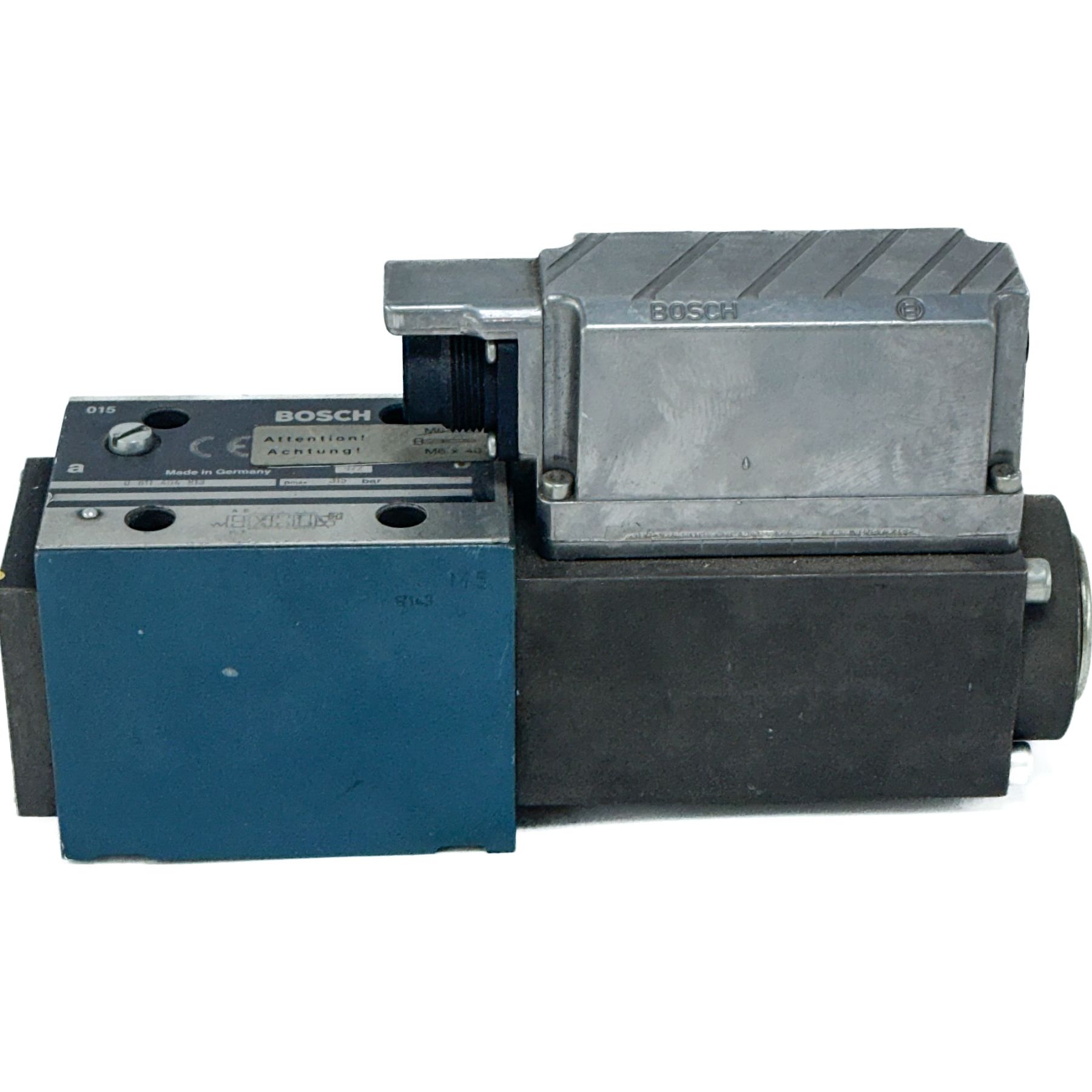

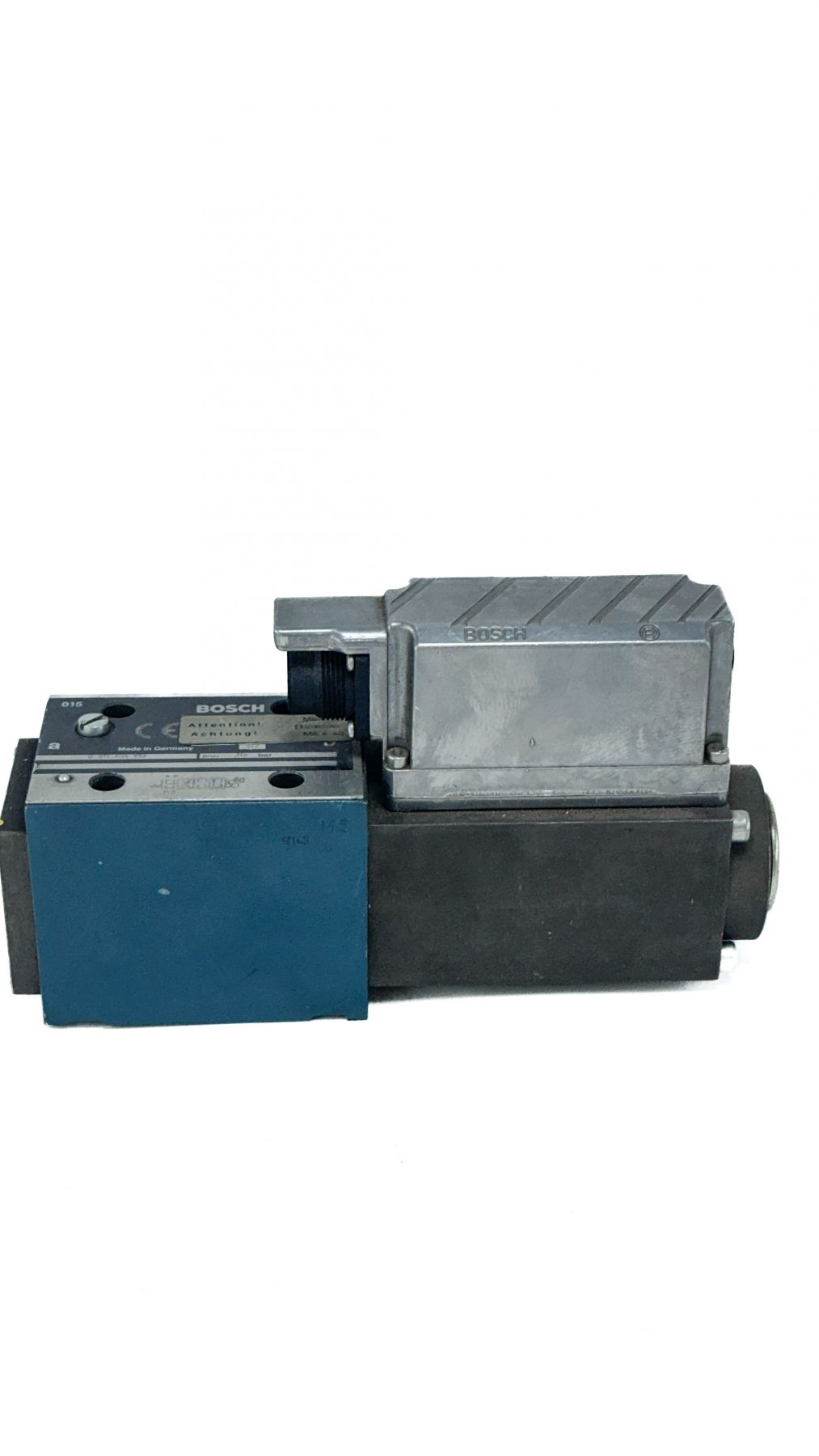

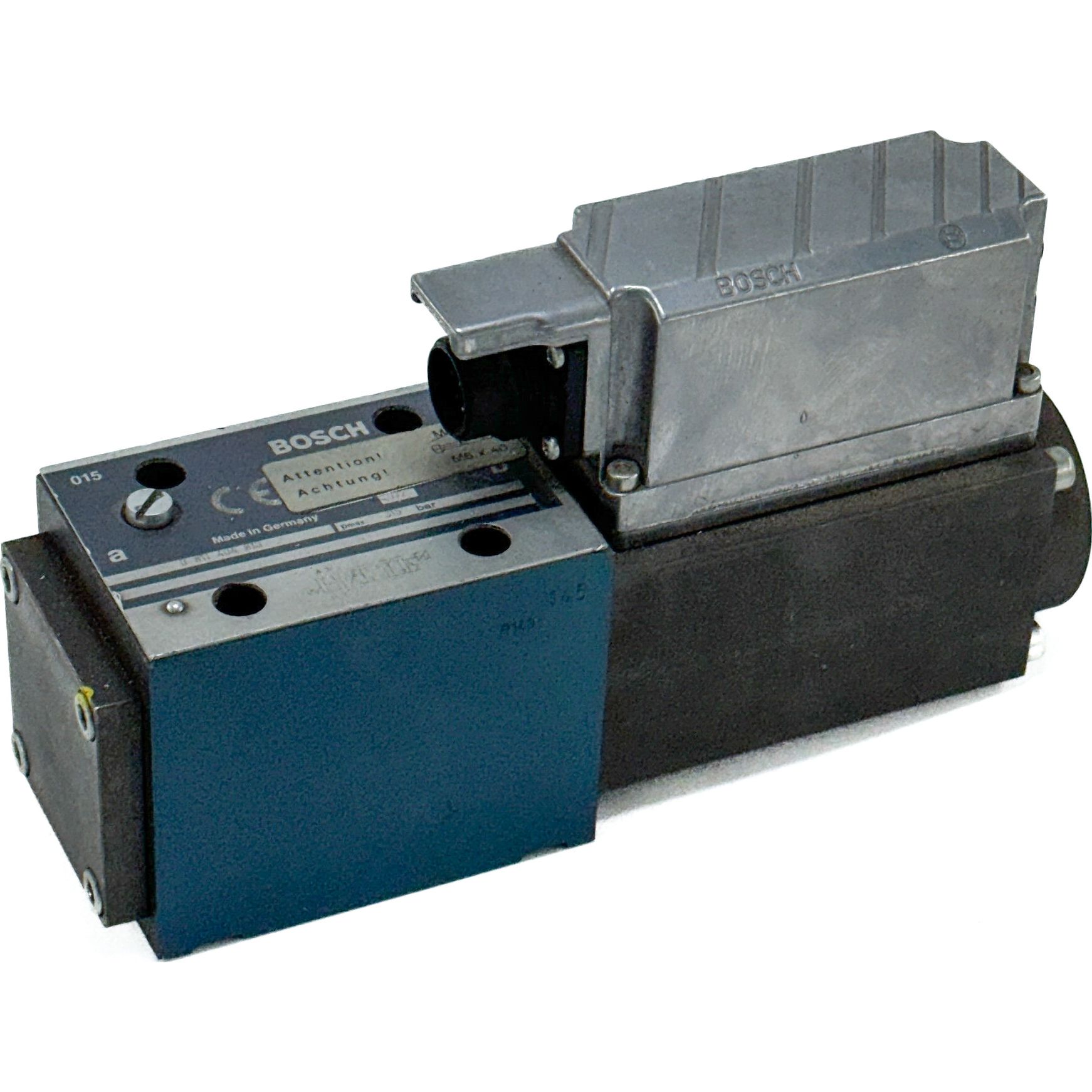

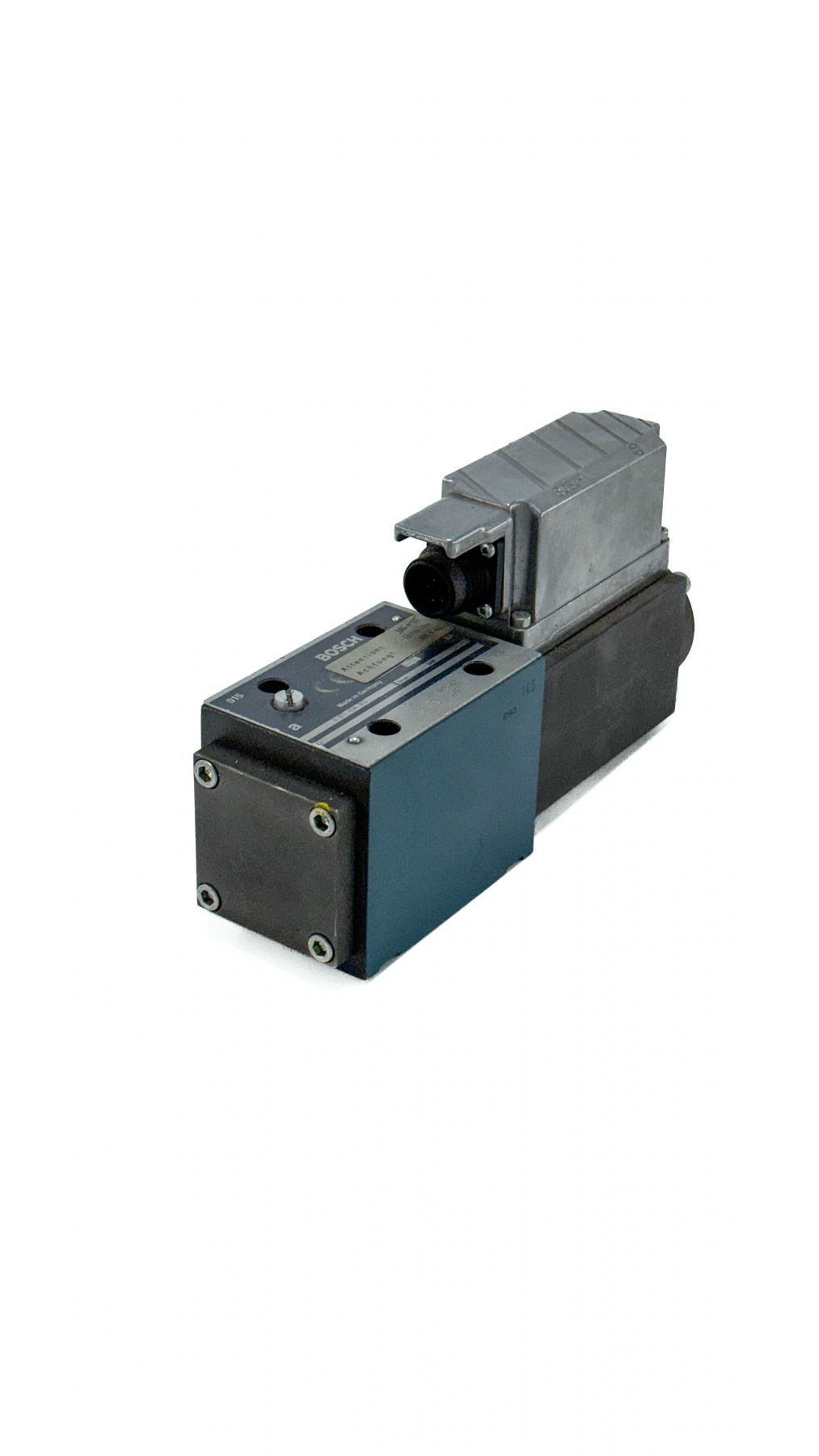

Гидрораспределитель 0811 404 813

Основные технические данные

Условный проход : 10мм

Рабочее давление: 35МПа

Пропускная способность: 80л.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 8 кг

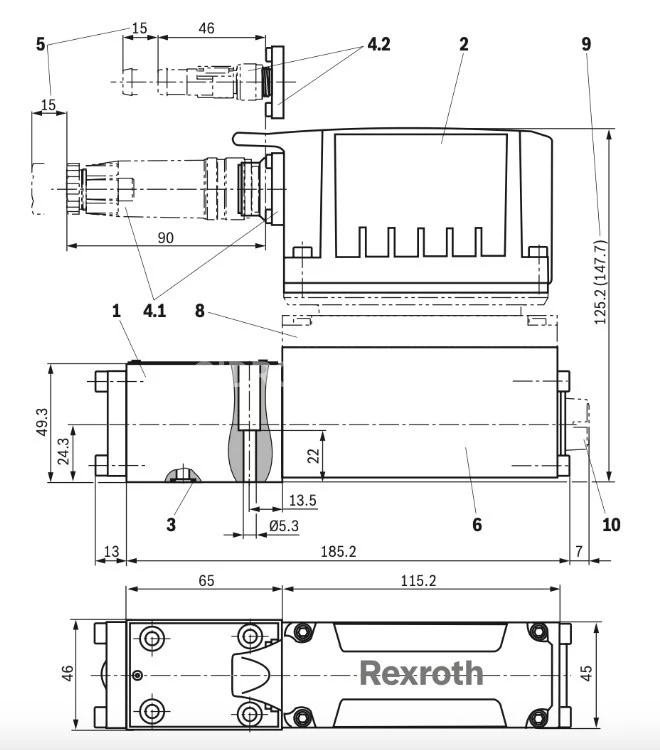

Схема распределения потока рабочей жидкости:

Устойчивость этой конструкции обеспечивается ее проверенной и прочной системой. Она безопасна благодаря отказоустойчивому положению управляющего золотника при отключении. Энергоэффективность достигается за счет отсутствия необходимости в масле для управления. Качество высоко, так как в конструкции используются золотник управления и втулка с серводвигателем. Модель отличается гибкостью, подходящей для управления положением, скоростью и давлением, а также обладает высокой точностью с чувствительным откликом и минимальным гистерезисом. Интерфейс IO-Link доступен как опция.

Клапаны типа 4WRPEH представляют собой направляющие регулирующие клапаны с электрической обратной связью по положению и встроенной электроникой (OBE). Основные элементы клапана 4WRPEH с высокой чувствительностью отклика включают корпус с управляющим золотником и втулкой высокого качества, управляющий соленоид с датчиком положения, а также бортовую электронику с аналоговым или IO-Link интерфейсом, которая может быть дополнена демпфирующей пластиной.

Встроенная электроника сравнивает заданные параметры с фактическими значениями положения, и при возникновении отклонений активируется ходовой соленоид. Управляющий золотник регулируется в зависимости от усилия соленоида. Если заданное значение команды равно нулю, электроника возвращает золотник в центральное положение. В состоянии отключения пружина максимально ослабляется, обеспечивая безопасное положение клапана. При определенных ошибках, таких как падение ниже минимального напряжения или тока, аварийное отключение соленоидов приводит к установке золотника в безопасное положение.

Демпфирующая пластина служит для уменьшения амплитуд ускорения в бортовой электронике при высоких частотах, однако ее использование не рекомендуется для низкочастотных применений. Защитная мембрана электроники предназначена для предотвращения конденсата в корпусе электроники и рекомендуется в условиях повышенной влажности и значительных температурных колебаний, таких как внешние условия.
