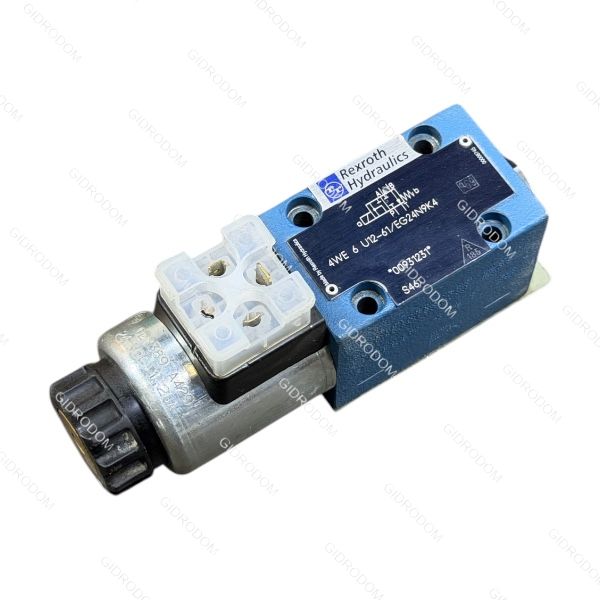

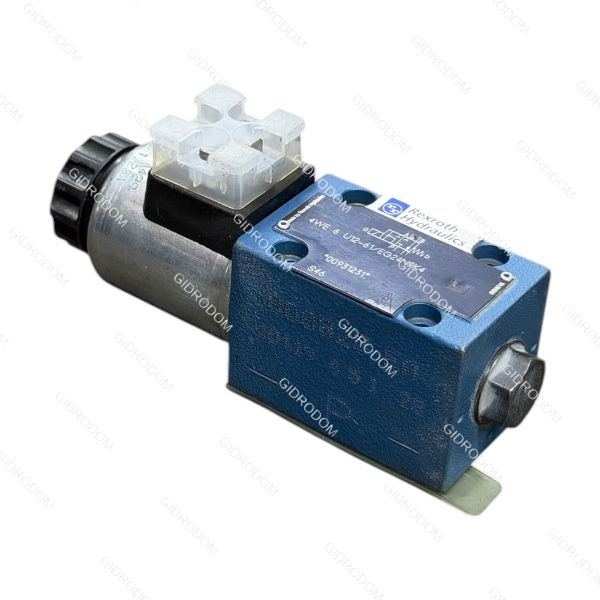

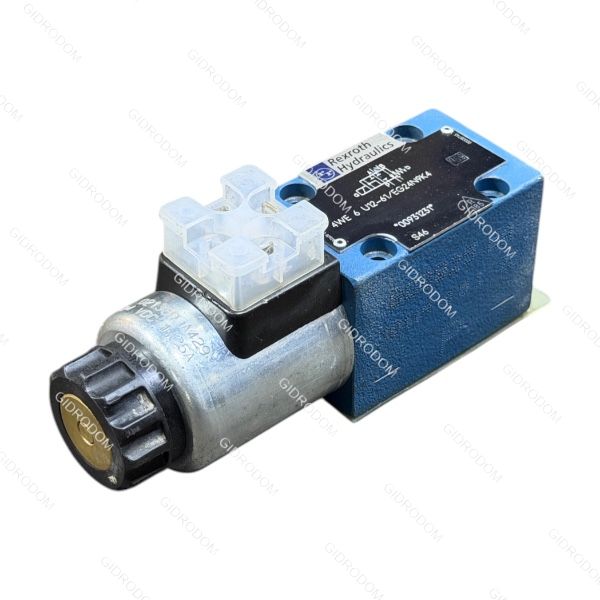

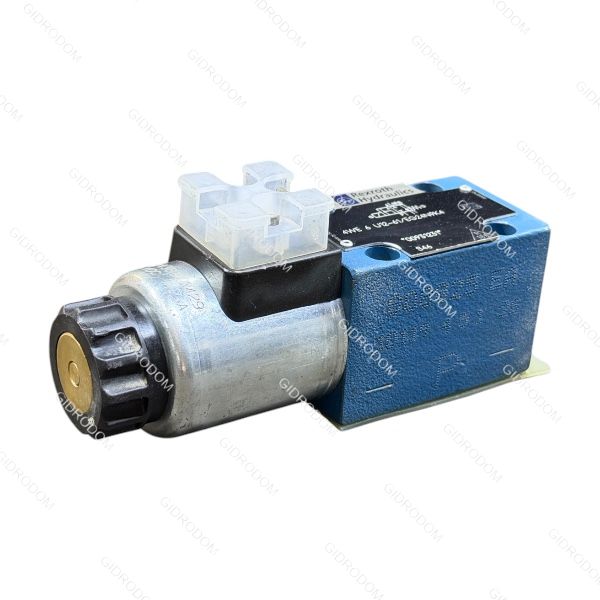

Гидрораспределитель 4WE6 U12-61/EG 24 N9K4 Rexroth GmbH
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидрораспределитель 4WE6 U12-61/EG 24 N9K4 — это широко распространенный промышленный агрегат производства Bosch Rexroth (или его полных аналогов). Это золотниковый распределитель с прямым электромагнитным управлением.
Вот подробная расшифровка маркировки и технические параметры:
| Параметр | Значение |
|---|---|
| Макс. рабочее давление | до 315–350 бар (в зависимости от исполнения) |
| Макс. расход | до 80 л/мин (номинал около 60 л/мин) |
| Схема золотника (U) | P — закрыт; A, B → T (разгрузка полостей цилиндра) |
| Тип монтажа | Стыковой (на плиту по стандарту ISO 4401-03) |
| Масса | ~ 2.0 кг |
Расшифровка маркировки:
- 4 — количество портов (P, T, A, B).
- WE — тип (распределитель с электромагнитным управлением).
- 6 — условный проход (Dy) 6 мм (стандарт CETOP 3).
- U — гидравлическая схема (золотник типа U). В нейтральном положении порты A и B соединены со сливом T, а линия давления P перекрыта.
- 12 — серия (может варьироваться от производителя).
- 61 — номер проектной серии (установочные размеры неизменны).
- EG — «мокрый» электромагнит (якорь движется в масле) с высокой мощностью.
- 24 — напряжение питания 24 В постоянного тока (DC).
- N9 — наличие кнопки ручного дублирования (скрытая кнопка для переключения без тока).
- K4 — электрический разъем стандарта DIN 43650 (индивидуальное подключение).
Особенности конструкции:
- Прямое действие: Электромагниты воздействуют непосредственно на золотник, что обеспечивает высокую скорость срабатывания.
- Сменный электромагнит: Катушку можно заменить, не разбирая гидравлическую часть и не сливая масло.
- Схема «U»: Удобна в системах, где в нейтральном положении исполнительный механизм (цилиндр или мотор) должен быть «свободным» (его можно сдвинуть вручную), а насос при этом остается под давлением для работы других узлов.
Принцип работы (схема «U»)
Особенность данного распределителя заключается в его гидравлической схеме U:
- Нейтральное положение (магниты выключены): Пружины удерживают золотник в центре. Канал давления P перекрыт, а рабочие каналы A и B соединены со сливом T. Это позволяет исполнительному механизму (например, гидроцилиндру) свободно перемещаться под внешним воздействием («плавающее» состояние).
- Включение магнита «a»: Золотник смещается, соединяя P → A и B → T. Цилиндр начинает движение в одну сторону.
- Включение магнита «b»: Золотник смещается в противоположную сторону, соединяя P → B и A → T. Цилиндр движется в обратную сторону.
Технические особенности исполнения
- Ручное дублирование (N9): На торцах магнитов есть скрытые кнопки. Если электричество пропало, на них можно нажать (например, отверткой), чтобы принудительно переключить распределитель.
- Стык ISO 4401: Распределитель не имеет резьбы для шлангов. Он устанавливается на стандартную монтажную плиту через четыре болта и уплотняется пятью резиновыми кольцами (O-rings).
- Разъем K4: Питание подводится через стандартный 3-контактный штекер DIN 43650.
