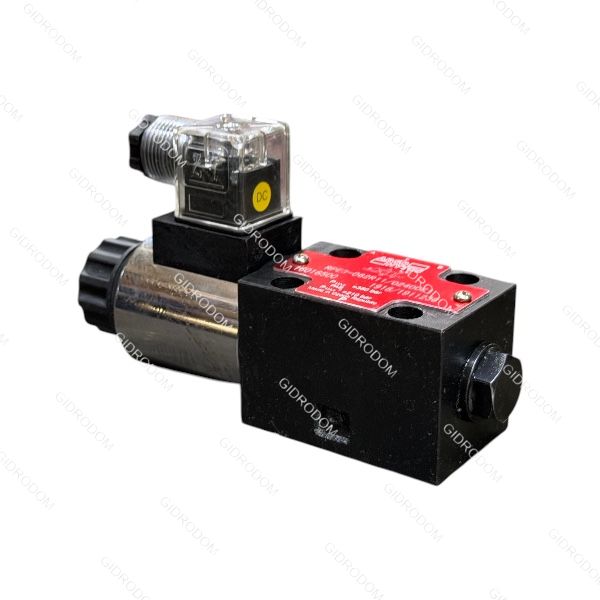

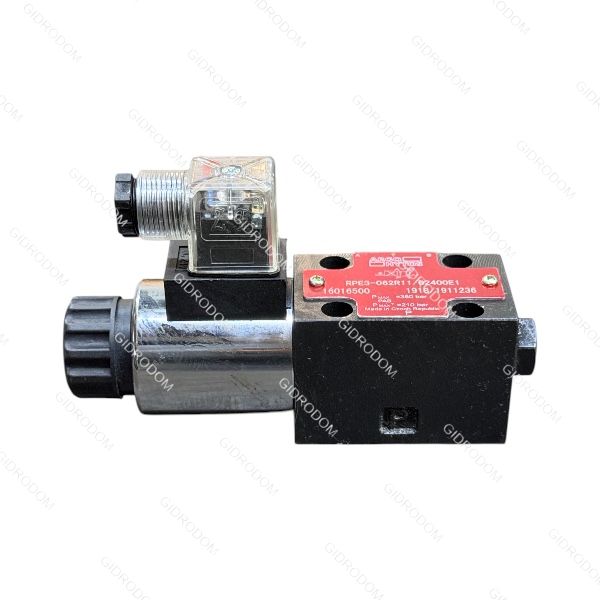

Гидрораспределитель ARGO HYTOS RPE3-062R11/024-00-E1 — это золотниковый распределитель с электромагнитным управлением, предназначенный для изменения направления потока рабочей жидкости в гидравлических системах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (NG) | 06 (Ду 6), CETOP 03 / ISO 4401-03 |
| Количество линий/позиций | 4-линейный, 2-позиционный (4/2) |
| Макс. расход | до 80 л/мин |
| Макс. рабочее давление | до 350 бар |
| Напряжение питания | 24 В DC (постоянный ток) |
| Ток соленоида | 1.29 А |
| Тип разъема | DIN EN 175301-803-A (E1) с защитным диодом |
| Тип уплотнений | NBR (нитрильный каучук) |
Конструкция и принцип работы
- Схема золотника (R11): В нейтральном положении (пружинный возврат) поток направлен из P в A и из B в T. При активации соленоида положение золотника меняется, перенаправляя потоки.
- Электромагниты: Используются «мокрые» соленоиды, в которых сердечник движется непосредственно в масле, что обеспечивает эффективное охлаждение и долговечность.
- Защита поверхности: Корпус клапана фосфатирован, а детали соленоидов оцинкованы для защиты от коррозии.
- Ручное управление: Предусмотрено стандартное ручное дублирование (скрытая кнопка) для переключения клапана при отсутствии электропитания.
Расшифровка маркировки
- RPE3-06: Серия гидрораспределителей типоразмера Ду 6.
- 2: Двухпозиционное исполнение.
- R11: Тип гидравлической схемы (нормально открытое положение P-A, B-T).
- 024: Напряжение питания катушки 24 В DC.
- 00: Стандартное исполнение без специальных опций.
- E1: Электрический разъем DIN с защитным диодом для гашения пиков напряжения.
Рекомендация: При монтаже рекомендуется использовать винты M5 x 45 DIN 912-10.9 с моментом затяжки 8.9±1Нм.
