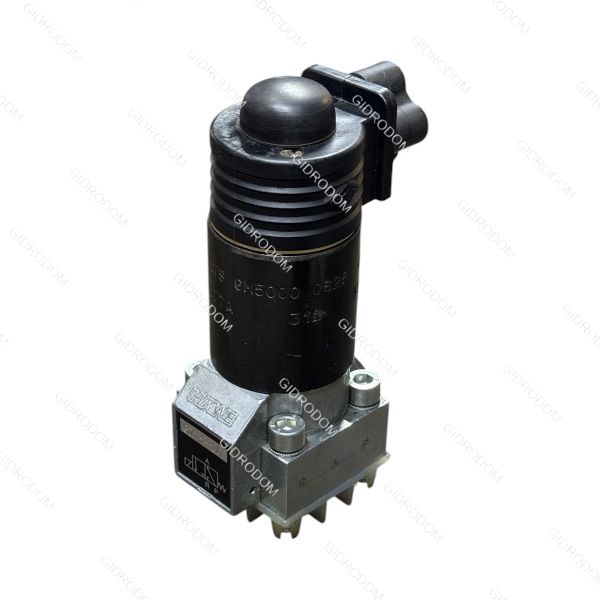

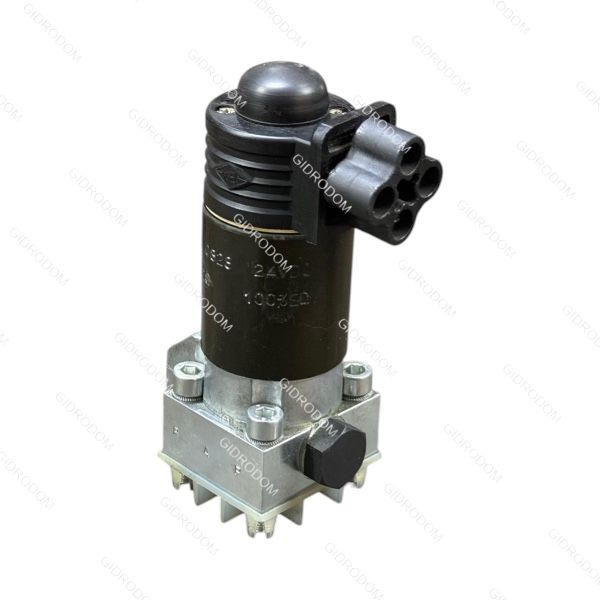

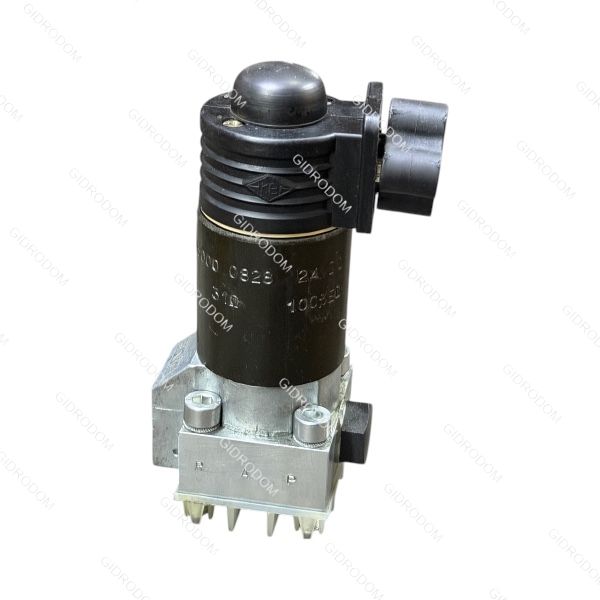

Гидрораспределитель GZ 3-1A 24v. HAWE
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидрораспределитель HAWE GZ 3-1A 24V — это высоконапорный седельный клапан с электромагнитным управлением. В отличие от золотниковых моделей, он обеспечивает полную герметичность в закрытом состоянии благодаря шариковому механизму.
Технические характеристики GZ 3-1A
Этот распределитель относится к серии G, предназначенной для экстремально высоких давлений.
| Параметр | Значение |
|---|---|
| Тип клапана | 3/2-ходовой (3 линии, 2 положения) |
| Макс. давление (𝒑𝒎𝒂𝒙) | 500 бар (стандарт) или до 700 бар |
| Макс. расход (𝑸𝒎𝒂𝒙) | до 12 л/мин (для размера 1) |
| Напряжение питания | 24 В постоянного тока (24V DC) |
| Ток потребления | около 0.7 А |
| Режим работы | 100% ED (длительный цикл включения) |
| Присоединение | Монтаж на плиту (Manifold mount) |
Конструкция и принцип действия
Клапан выполнен по седельному принципу, что исключает утечки, характерные для золотников.
- Корпус: Изготавливается из высокопрочной стали, способной выдерживать давление до 700 бар.
- Запорный элемент: Закаленный стальной шарик, который пружиной прижимается к прецизионному седлу.
- Электромагнит: Съемная катушка (соленоид), которая при подаче тока перемещает толкатель, открывая или перекрывая поток жидкости.
- 3/2-ходовая схема: Имеет три порта (обычно P — давление, R/A — потребитель, T/R — слив). В одном положении соединяет давление с потребителем, в другом — потребителя со сливом.
- Исполнение «A»: Буква «A» в маркировке часто указывает на специфический тип адаптера или электрического разъема (например, DIN-разъем без штекера в комплекте).
Основные преимущества
- Нулевые утечки: В запертом положении масло не просачивается, что критично для удержания зажимов или гидроцилиндров под нагрузкой.
- Надежность: Устойчив к загрязнениям масла и гидроударам.
- Компактность: Малые габариты позволяют интегрировать его в сложные гидравлические блоки.
