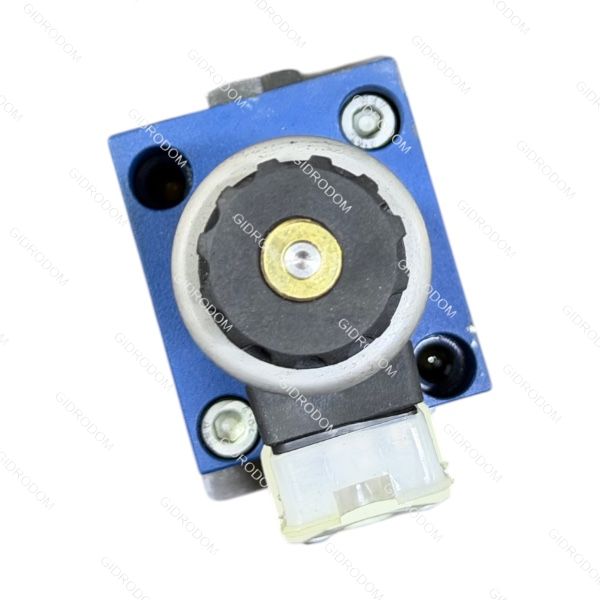

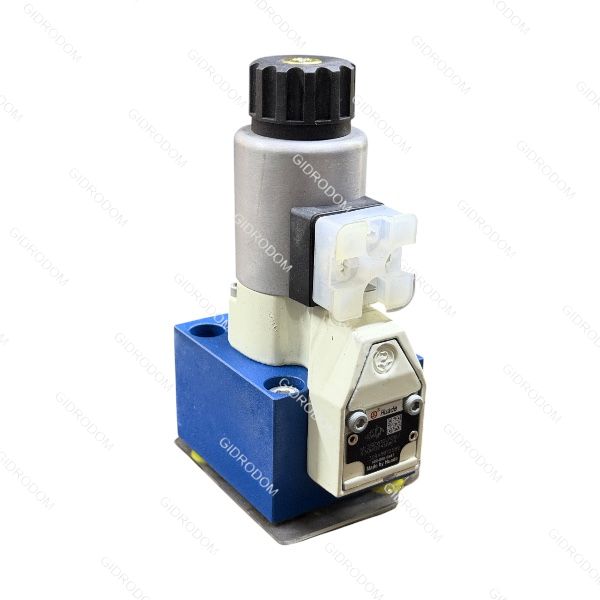

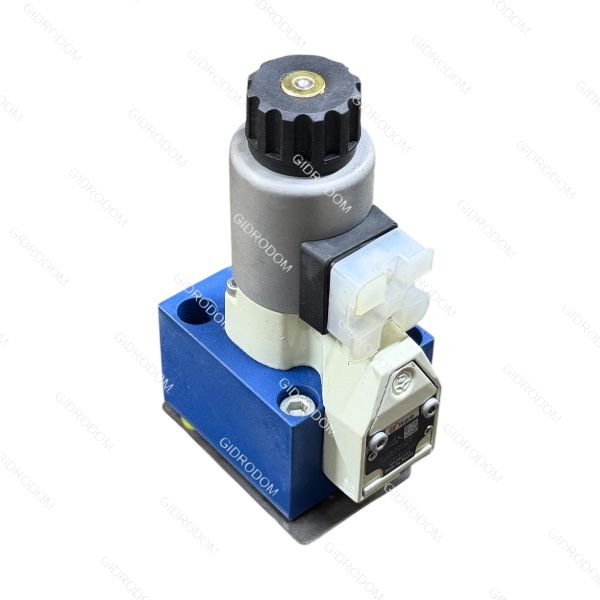

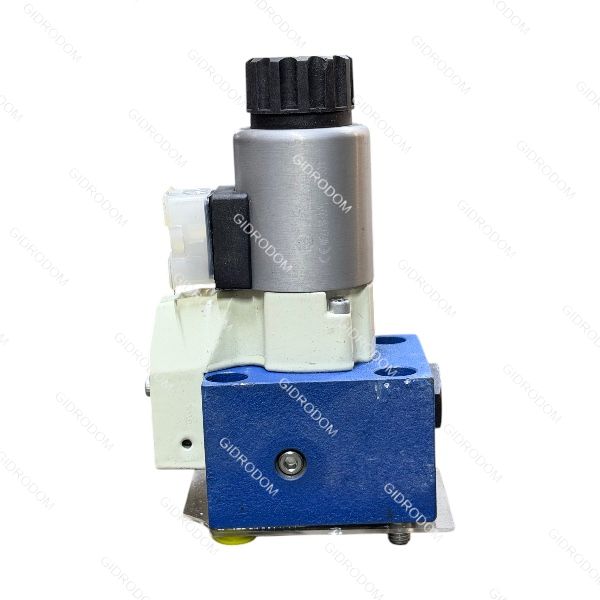

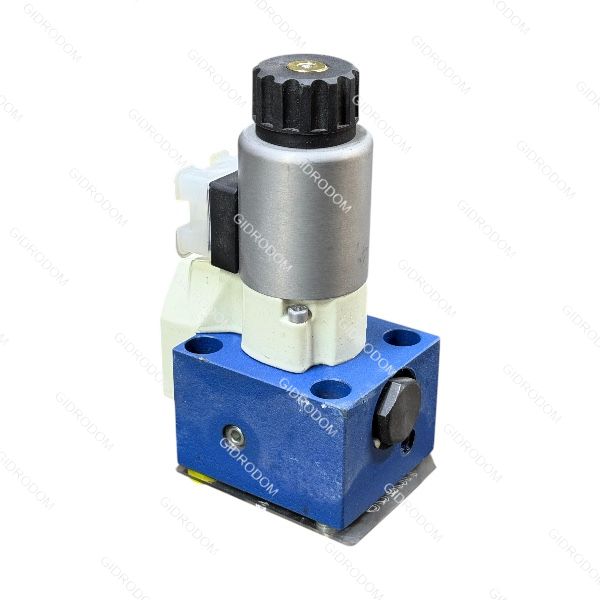

Гидрораспределитель M-3SEW10 U 10B/630M G24 N9K4 HUADE
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидрораспределитель M-3SEW10 U 10B/630M G24 N9K4 — это высоконадежный седельный клапан с электромагнитным управлением от Bosch Rexroth.
Главное отличие этой модели от предыдущей (4WE6) заключается в том, что это клапан седельного типа. Он обеспечивает полную герметичность (отсутствие утечек) в закрытом положении, что критично для систем, работающих под высоким давлением.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип запорного элемента | Конус / Седло (шариковый тип) |
| Макс. рабочее давление | 630 бар (63 МПа) |
| Макс. расход | до 40 л/мин |
| Герметичность | Полная (без утечек в закрытом состоянии) |
| Монтажная поверхность | ISO 4401-05-04-0-05 (CETOP 5) |
| Время срабатывания | Очень быстрое (из-за малого хода конуса) |
Расшифровка маркировки
- M-3SEW — седельный гидрораспределитель с электромагнитным управлением.
- 10 — условный проход (Dy) 10 мм (стандарт CETOP 5 / ISO 4401-05).
- U — гидравлическая схема (3/2-ходовой: 3 линии, 2 положения).
- 10 — серия изделия.
- B — стандартное исполнение (без дополнительных опций по корпусу).
- 630 — максимальное рабочее давление до 630 бар (очень высокий показатель).
- M — наличие возвратной пружины.
- G24 — питание электромагнита 24 В постоянного тока (DC).
- N9 — кнопка ручного дублирования (возможность переключения без электричества).
- K4 — электрический разъем стандарта DIN 43650.
Описание и конструкция
- Принцип «металл по металлу»: Вместо цилиндрического золотника внутри корпуса находится закаленный конус, который прижимается к седлу. Это исключает зазоры, через которые под высоким давлением могло бы сочиться масло.
- Работа под давлением: Благодаря конструкции, клапан может переключаться даже при максимальном давлении 630 бар без риска заклинивания.
- Схема 3/2: У клапана 3 порта. В одном положении он соединяет линию давления P с потребителем A, в другом — перекрывает P и соединяет A со сливом T.
- «Мокрый» электромагнит: Как и в серии WE, соленоид защищен от внешней среды и охлаждается рабочей жидкостью.
Основное назначение
Модель M-3SEW10 используется там, где обычные золотниковые распределители не справляются из-за утечек или высокого давления:
- Системы зажима в станочном оборудовании.
- Гидравлические прессы высокого давления.
- Удержание тяжелых грузов в неподвижном состоянии.
