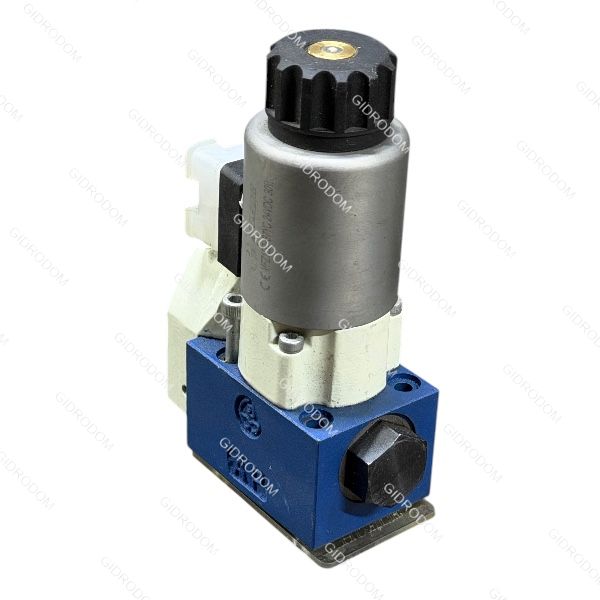

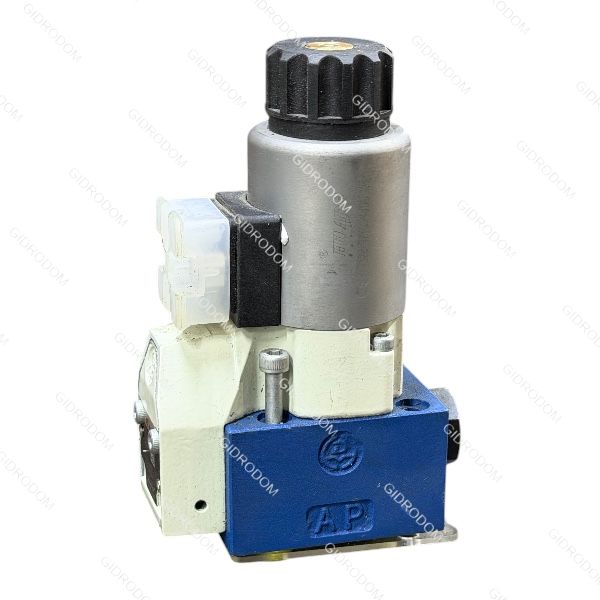

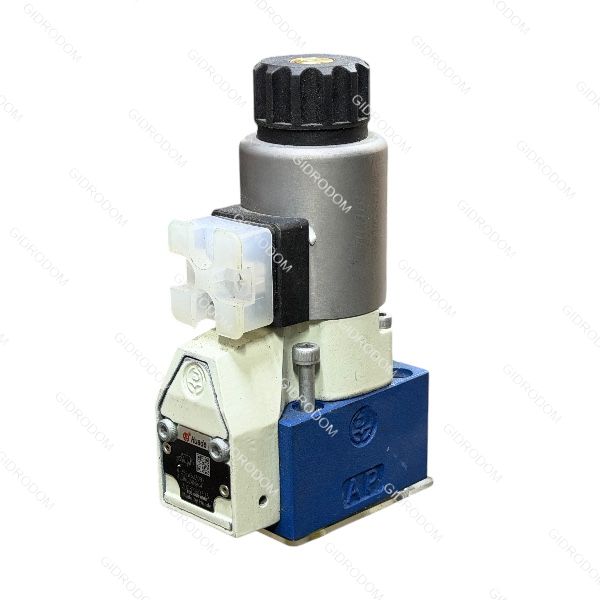

Гидрораспределитель M-3SEW6 U 30B/420M G24 N9K4 HUADE
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидрораспределитель Huade M-3SEW 6 U 30B/420M G24 N9K4 — это полный аналог серии Bosch Rexroth, представляющий собой электромагнитный седловыйклапан прямого действия. Буква «B» в маркировке указывает на наличие пружинного возврата в исходное положение.
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (NG) | 6 (ISO 4401-03 / CETOP 3) |
| Тип клапана | Седловый, 3-линейный, 2-позиционный (3/2) |
| Макс. рабочее давление | 420 бар (каналы P, A, T) |
| Макс. расход | до 25 л/мин |
| Напряжение питания | 24 В DC (постоянный ток) |
| Тип соленоида | «Мокрый» (в масле), съемная катушка |
| Тип уплотнений | NBR (нитрильный каучук) |
| Вес | ~2.2 кг |
Расшифровка маркировки
- M-3SEW: Электромагнитный седловый клапан высокого давления.
- 6: Типоразмер Ду 6.
- U: Схема 3/2 (в исходном состоянии порт P закрыт, A соединен с T).
- 30B: Серия изделия 30 с пружинным возвратом (B).
- 420: Максимальное давление (420 бар).
- M: Уплотнения NBR.
- G24: Питание 24 В DC.
- N9: Скрытое ручное дублирование (кнопка под резинку).
- K4: Разъем DIN EN 175301-803 (стандартный «кубик»).
Конструкция и описание
Конструкция серии SEW отличается от стандартных золотниковых распределителей тем, что перекрытие потока происходит по принципу «конус по седлу»:
- Корпус: Литой блок с прецизионными седлами.
- Запорный элемент: Закаленный конус, который физически прижимается к седлу. Это гарантирует нулевые утечки (герметичность), что позволяет использовать его для фиксации гидроцилиндров под нагрузкой.
- Компенсация давления: Конструкция сбалансирована, поэтому давление в порту T может достигать тех же 420 бар без влияния на усилие переключения.
- Соленоид (G24): Катушка работает в масле, что обеспечивает отличный теплоотвод и защиту от коррозии.
Принцип работы (схема U):
- Ток не подан: Пружина удерживает конус так, что канал P герметично заперт, а рабочая линия A разгружена в бак (T).
- Ток подан (24В): Электромагнит толкает шток, конус перекрывает слив в T и открывает проход масла из P в A.
