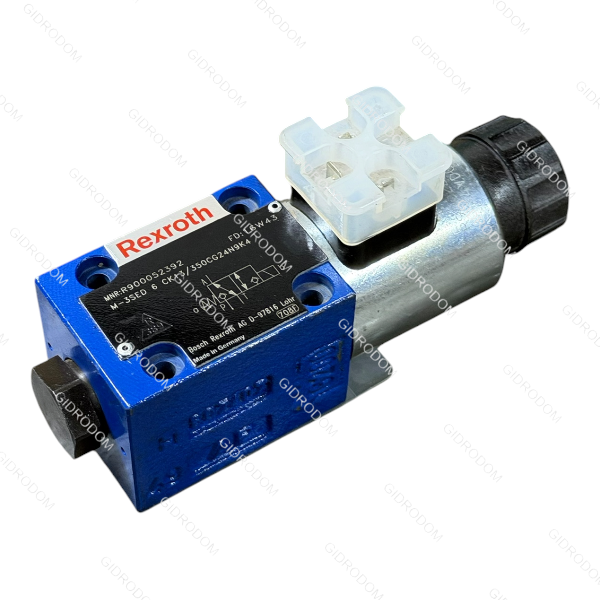

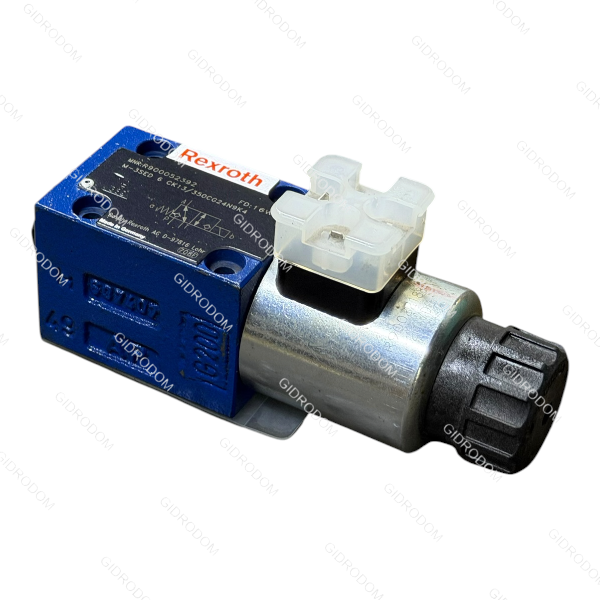

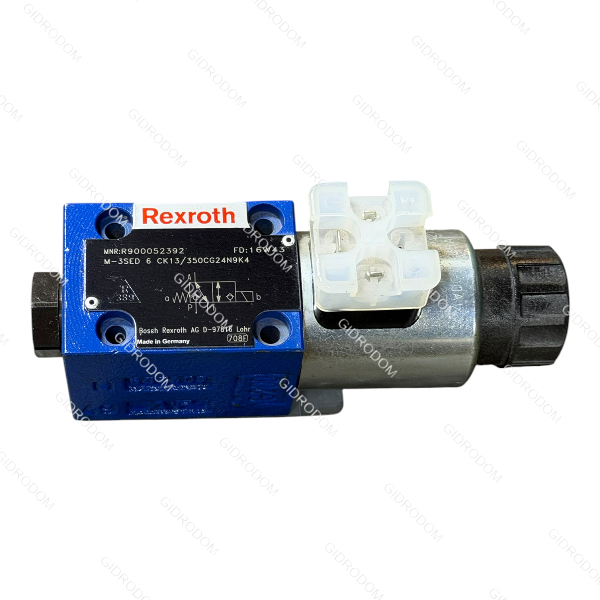

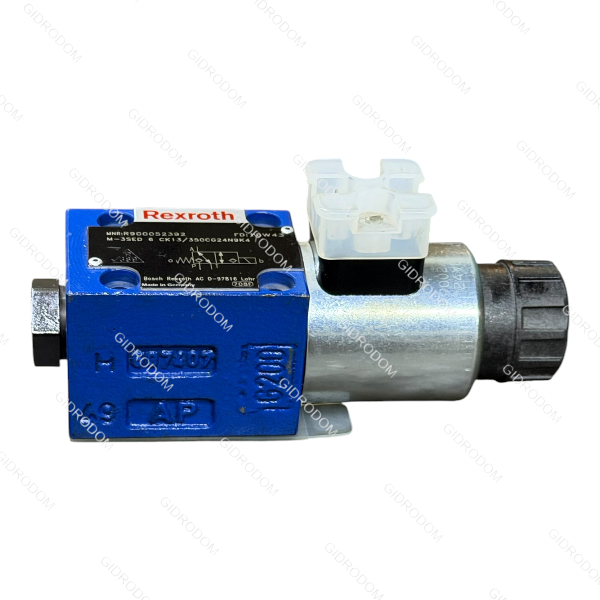

Гидрораспределитель M-3SED6 CK 13/350C G24 (Rexroth)
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Гидроклапан Rexroth M-3SED6 CK 1X/350C G24 — это электромагнитный направляющий клапан седельного типа (с герметичным закрытием) с прямым управлением. В отличие от золотниковых клапанов, седельная конструкция исключает утечки в закрытом состоянии.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип клапана | 3/2-ходовой седельный клапан |
| Типоразмер (Ду) | 6 (CETOP 03) |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход | до 25 л/мин |
| Тип напряжения | 24 В постоянного тока (G24) |
| Потребляемая мощность | 30 Вт |
| Продолжительность включения (ED) | 100% |
| Тип уплотнений | NBR (Perbunan) |
| Класс защиты | IP65 (с установленным разъемом) |
| Вес | ~2.0 кг |
Описание и расшифровка кода
- M-3SED6: 3-линейный 2-позиционный седельный клапан с электромагнитным управлением.
- CK: Конфигурация схемы (в обесточенном состоянии закрыт герметично).
- 1X: Серия (от 10 до 19, присоединительные размеры неизменны).
- 350: Максимальное давление (350 бар).
- C: Стандартное исполнение.
- G24: Питание соленоида 24V DC.
Конструкция и особенности
- Седельный механизм: Запорный элемент представляет собой шарик или конус, который прижимается к седлу. Это гарантирует полную герметичность (отсутствие утечек «капля в каплю»), что важно для удержания грузов или работы гидроаккумуляторов.
- Электромагнит (Соленоид): Используется съемная катушка «мокрого» типа. Сердечник перемещается внутри трубки, заполненной маслом, что обеспечивает охлаждение и плавность хода.
- Ручное дублирование: Клапан оснащен скрытой кнопкой ручного управления для проверки срабатывания без подачи питания.
- Монтаж: Устанавливается на стандартные многоканальные плиты (ISO 4401-03-02-0-05).
Важное уточнение: Поскольку клапан седельный, для его корректной работы необходимо соблюдать направление потока (обычно давление подается в порт P).
