Гидрораспределитель ВХ10.14

Нет на складе
Есть в наличии
0
5 000
+
Безопасность и конфиденциальность

Сертифицированное оборудование

Гарантия надежной эксплуатации

Гарантия доставки

Контроль качества на каждом этапе

Современное оборудование

Быстрая отгрузка

Описание

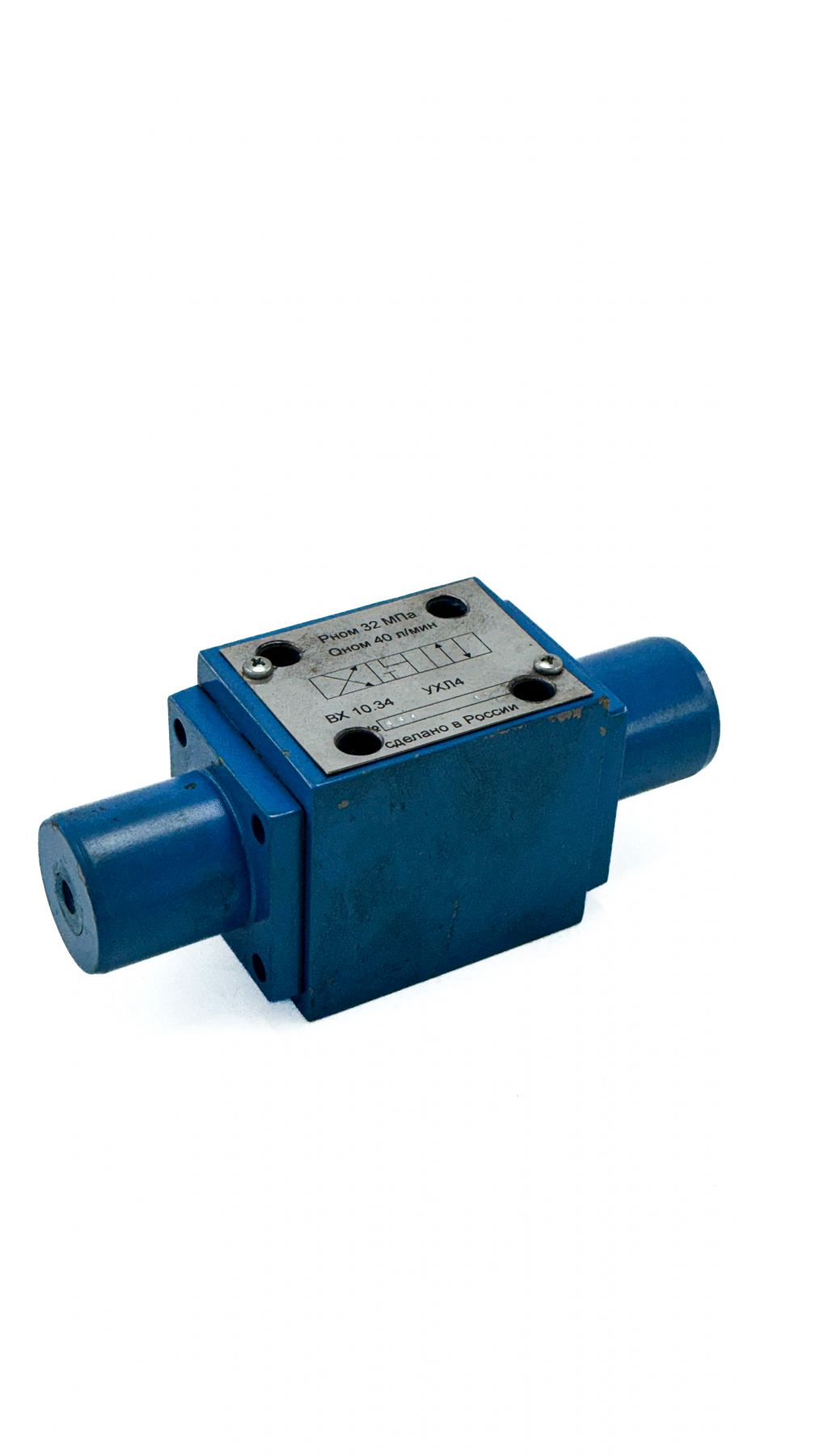

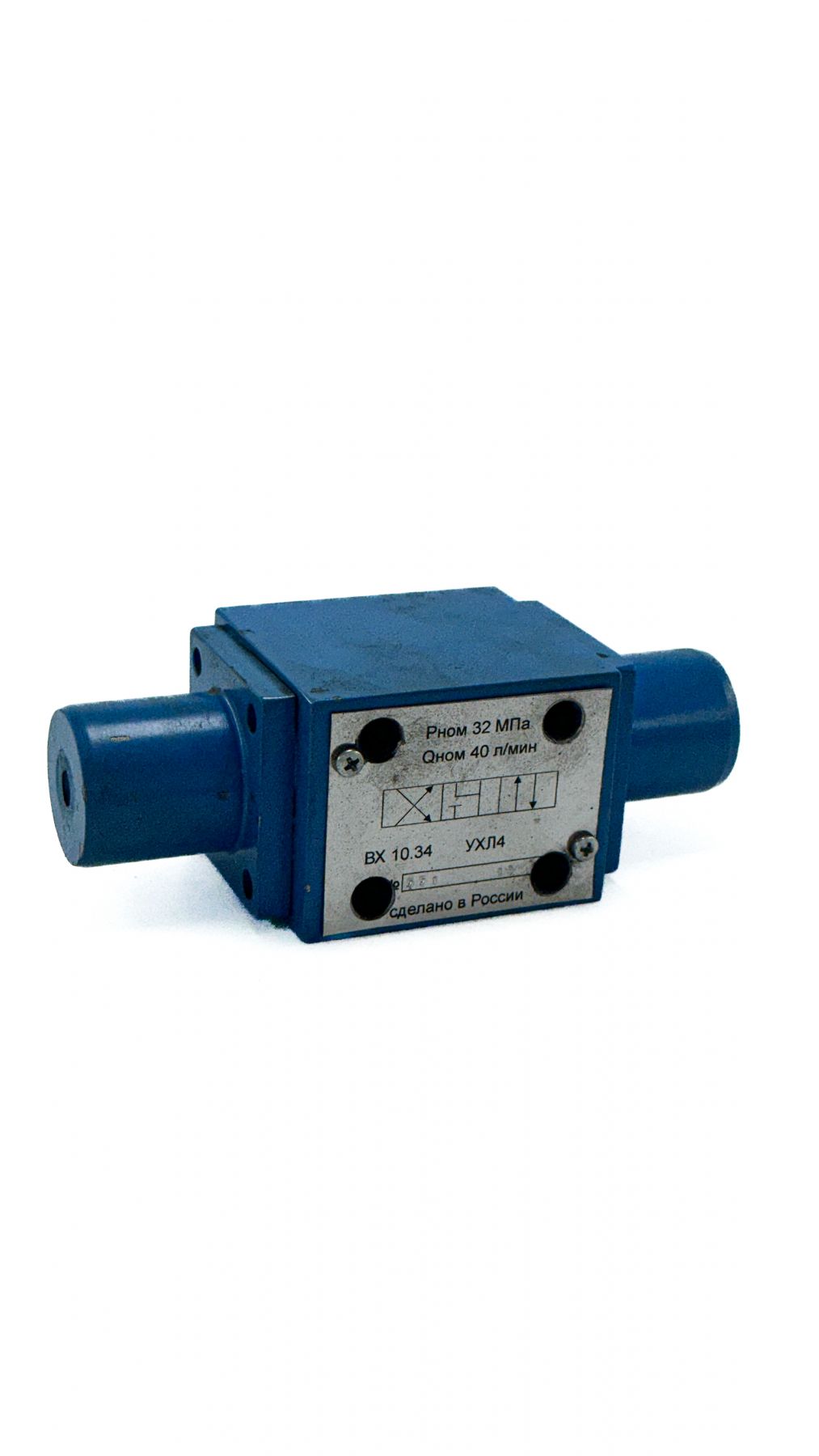

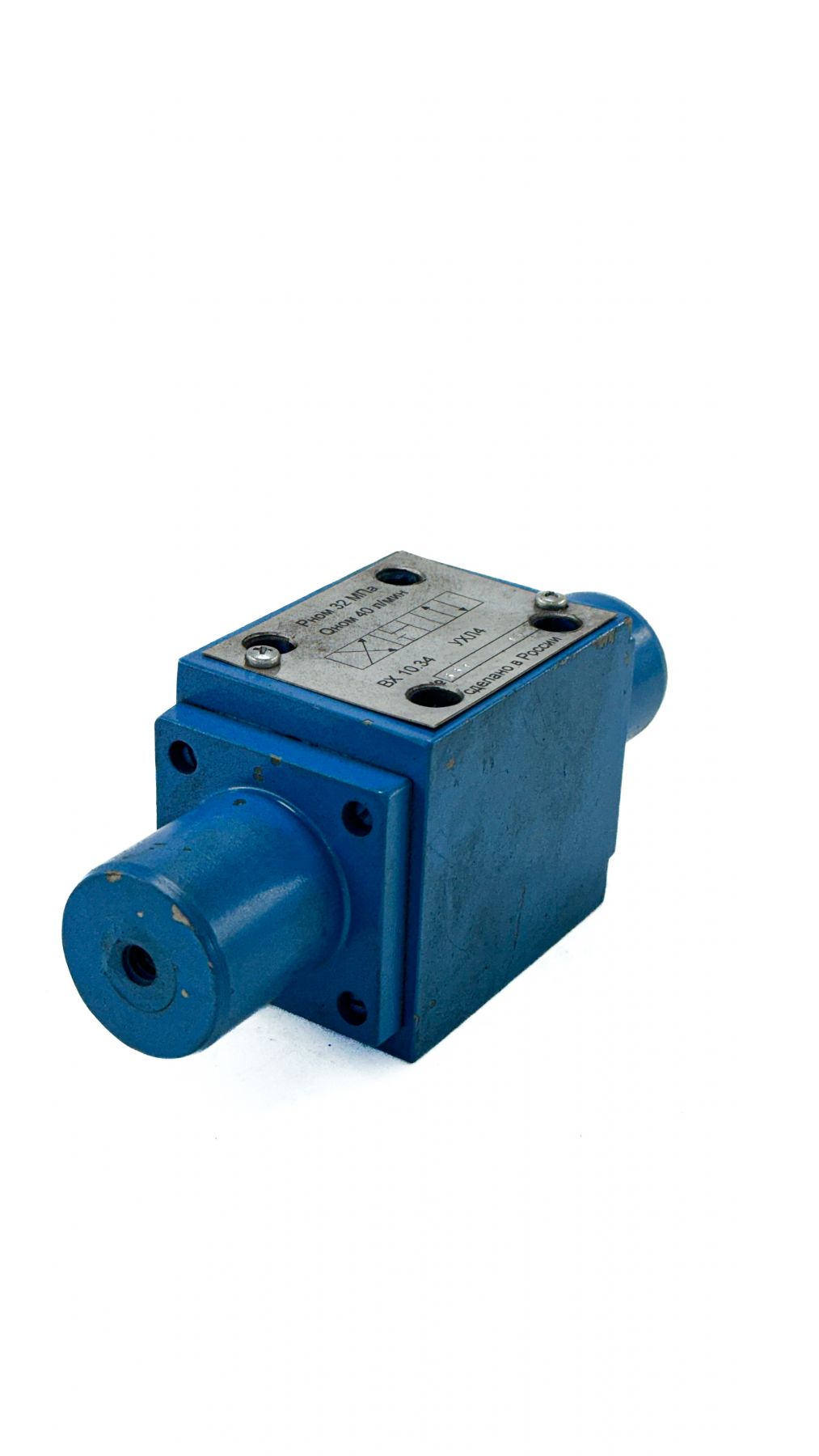

Гидрораспределитель ВХ10.14 (современное обозначение по ГОСТ — 1РХ10.14) — это золотниковый гидроаппарат стыкового монтажа с условным проходом 10 мм
Важнейшая конструктивная особенность: данный аппарат имеет чисто гидравлическое управление. В его конструкции абсолютно нет электрических катушек (соленоидов), магнитных сердечников и кабельных разъемов. Переключение положений главного золотника осуществляется за счет подачи давления масла из выносной пилотной (управляющей) гидролинии. Это полностью энергонезависимое, пожаро- и взрывобезопасное устройство, незаменимое в экстремальных условиях эксплуатации.

Схема:
Title 1, Гидрораспределитель ВХ 10.14
 Таблица технических характеристик ВХ10.14
Параметр Значение характеристики Примечание
Тип распределителя Золотниковый, четырехлинейный Трехпозиционный
Условный проход (Ду / DN) 10 мм Стандарт присоединения CETOP 05 (ISO 4401)
Тип управления Гидравлическое Катушек нет! Переключение давлением пилота
Схема распределения потока 14 Схема с закрытым центром (все порты заперты)
Номинальное давление на входе (P) 32 МПа (320 бар) Высокое рабочее давление
Макс. давление на сливе (T) 15–16 МПа (150–160 бар) Допускает противодавление в сливной линии
Давление управления (X, Y) 0,8 – 6,0 МПа (8–60 бар) Давление импульса масла для сдвига золотника
Номинальный расход масла 32 л/мин Базовый рабочий расход жидкости
Максимальный расход масла до 60 – 100 л/мин Зависит от вязкости среды и перепада давления
Способ возврата золотника Пружинное центрирование Автовозврат в центр при снятии пилота
Масса аппарата ~4,0 кг (до 5,5–6,1 кг в упаковке) Заметно легче версий с тяжелыми магнитами

Описание и назначение
Гидрораспределители серии ВХ10.14 используются в качестве исполнительных или пилотных органов в станочном оборудовании, тяжелых кузнечно-прессовых машинах, литейных комплексах, а также в гидросистемах шахтного, подъемно-транспортного и бурового оборудования.
Отсутствие электрических компонентов делает ВХ10.14 идеальным решением для сред, где:
  • Существует высокий риск взрыва газов или угольной пыли (шахты, нефтегазовые платформы).
  • Оборудование регулярно заливается водой, горюче-смазочными материалами или агрессивной СОЖ.
  • Присутствуют сильные электромагнитные помехи или высокие температуры, разрушающие изоляцию катушек.
Конструкция устройства
Конструкция ВХ10.14 предельно проста и надежна, так как исключает риски КЗ или перегорания проводки:
    1. Корпус: Изготавливается из чугуна высокой прочности. Снабжен пятью или четырьмя основными портами на стыковой плоскости (P — напор, T — слив, A и B — к цилиндру) и дополнительными резьбовыми отверстиями сверху/сбоку для управляющих линий гидросигналов (X и Y).
  1. Центральный золотник: Прецизионный стальной шток. Перемещается внутри корпуса под физическим напором масла, поступающего из пилотной линии.
  2. Пружинный блок: Две мощные центрирующие пружины, расположенные по торцам золотника. Они удерживают его строго по центру, пока в линиях управления нет давления.
  3. Торцевые крышки гидроуправления (вместо соленоидов): Закрывают полости золотника. Имеют каналы для подачи импульсов давления, которые и толкают золотник.
Принцип работы схемы 14:
Схема 14 является базовой трехпозиционной схемой с закрытым центром:
  • В нейтральном положении (управляющее давление отсутствует): Золотник отцентрирован пружинами. Все каналы P, T, A, B заперты. Насос работает «на упор» (или разгружается через байпас), а гидроцилиндр жестко зафиксирован в одном положении («гидрозамок»).
  • При подаче давления управления в порт X: Золотник смещается в одну сторону, открывая каналы P → B и A → T.
  • При подаче давления управления в порт Y: Золотник сдвигается в противоположную сторону, меняя направления на P → A и B → T.
Эксплуатация и техническое обслуживание
Аппарат обладает огромным механическим ресурсом, но требует строгого ухода за качеством масла, так как гидравлическая логика чувствительна к перепадам давления и примесям:
  • Идеальная фильтрация масла: Номинальная тонкость фильтрации в системе должна быть не хуже 25 мкм. Мелкая стружка или грязь в масле мгновенно заклинят золотник, а также могут забить калиброванные жиклеры в линиях пилотного управления X и Y.
  • Стабильность пилотного давления: Давление в гидролинии управления должно находиться строго в диапазоне 0,8 – 6,0 МПа. Если давление управления упадет ниже 0,8 МПа, пружины распределителя просто не сожмутся, и узел откажется переключаться. Если давление превысит 6 МПа, возможен критический износ торцевых уплотнений крышек.
  • Монтажные правила: Установка производится на шлифованную плиту через комплектные резиновые кольца круглого сечения. Крепежные болты М6 (класс прочности не ниже 10.9) затягиваются строго динамометрическим ключом по диагонали (рекомендуемый момент около 14–15 Нм). Перекос при затяжке вызовет деформацию чугунного корпуса и заклинивание золотника.
  • Температурный диапазон: Допускается применение при температуре рабочей жидкости от -30°С до +70°С (при использовании масел типа ИГП-30 или аналогов).
