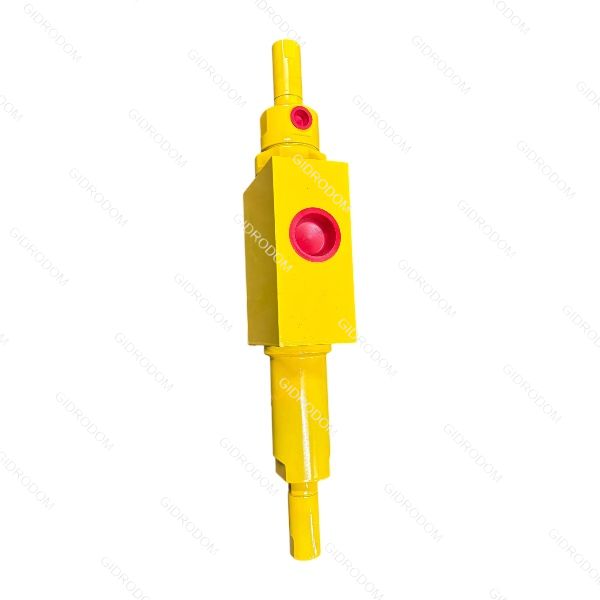

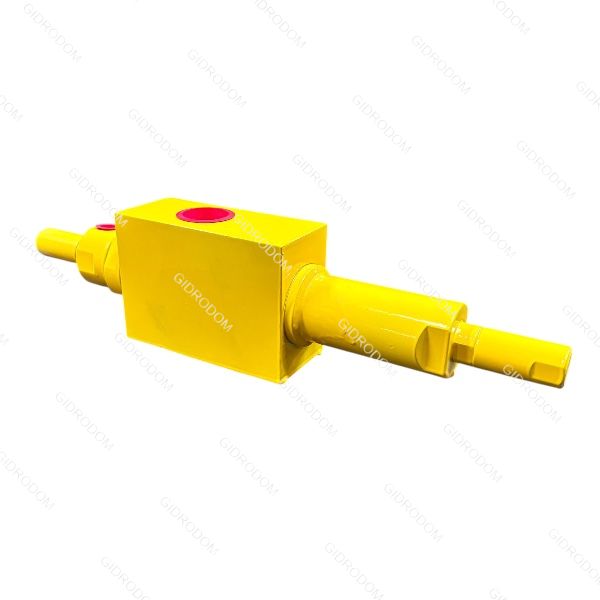

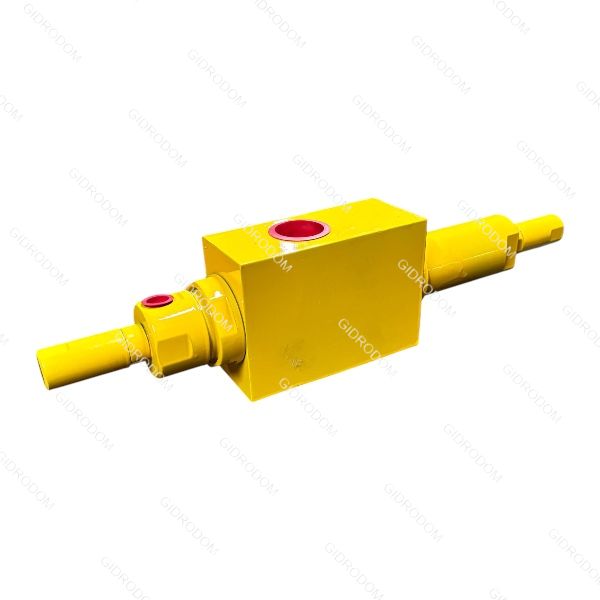

Клапан обратный управляемый КС-3577.84.700-1
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики:
Условный проход (Dy): 20 мм.
Максимальное рабочее давление: 28–32 МПа (280–320 бар).
Номинальный расход: 100 л/мин.
Максимальный расход: до 200 л/мин.
Тип присоединительной резьбы: М33х2.
Масса: около 4,8–5 кг
Этот клапан — ключевой защитный компонент гидравлики, работающий по принципу диода: он свободно пропускает поток масла в одном направлении и перекрывает его в обратном. Модель КС-3577.84.700 классифицируется как «управляемая», так как позволяет выполнять механогидравлическую настройку параметров без использования электроники.
Назначение и возможности
Основная задача устройства — стабилизировать скорость опускания и втягивания секций стрелы. Клапан гарантирует, что скорость движения останется неизменной даже при сильной попутной нагрузке, которая стремится обогнать поток от насоса.
Основная задача устройства — стабилизировать скорость опускания и втягивания секций стрелы. Клапан гарантирует, что скорость движения останется неизменной даже при сильной попутной нагрузке, которая стремится обогнать поток от насоса.
Функционал «гидрозамка» надежно запирает поршневые полости цилиндров, предотвращая самопроизвольное движение стрелы и защищая систему от критических перепадов давления. Благодаря своей универсальности клапан применяется как в механизмах подъема стрелы, так и в грузовых лебедках.
Принцип действия
- При подъеме: Рабочая жидкость подается через отверстие «В», под давлением сжимает пружину и уходит через отверстие «А» к исполнительному органу.
- При опускании: Клапан блокирует обратный поток, активируя функцию гидрозамка для фиксации стрелы и поддержания заданной скорости.
- Защита: Пружинный механизм с регулируемым преднатягом эффективно гасит гидроудары.
Применяемость
Клапан является стандартным узлом для широкого модельного ряда автокранов:
- Ивановец: серии КС-3574, 3575, 3577, 35714, 35715, 45717, 54711, АК-25.
- Галичанин и Клинцы: серии КС-4572А, 4579, 45719, 55713, 55715, 55729.
- Челябинец: КС-45721, 55730, 55732, 55733, 65711.
- Машека: КС-3579, 45729, 55727.
- Ульяновец: серии МКТ, МКАТ, МКТБ.
- Газпром-Кран (Камышин): КС-4573, 4562, 5476, 6476, 5576, 45716, 55716.
