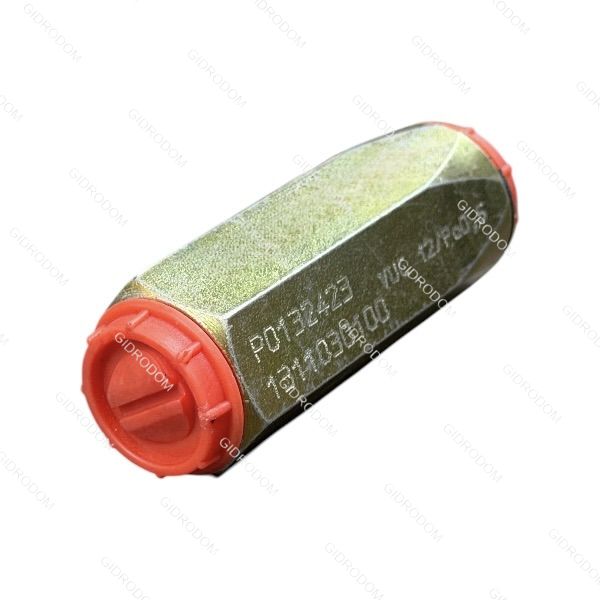

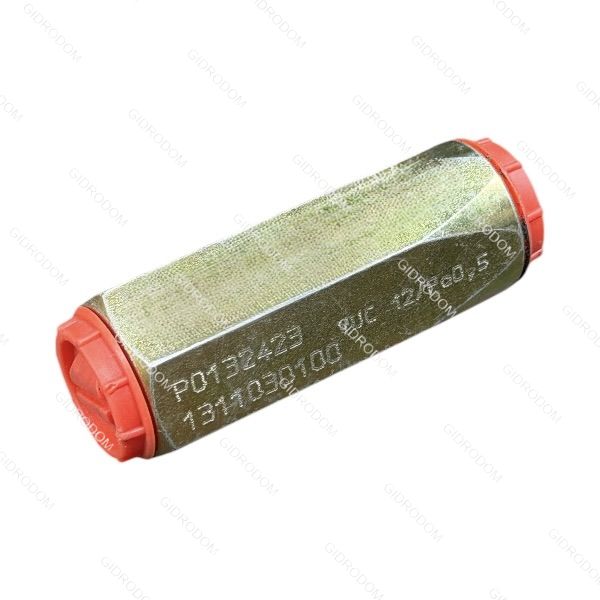

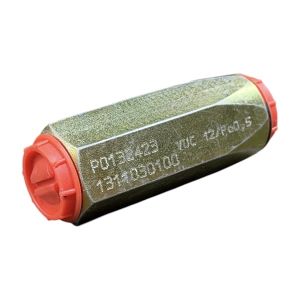

Гидроклапан обратный VUC 12/Pa0,5 WALVOI
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный расход | 80 л/мин |
| Максимальное давление | 350 бар |
| Давление открытия | 0,5 бар |
| Рабочая температура | от -20°C до +80°C |
| Материал корпуса | Закаленная сталь |
Габаритные размеры (мм)
Размеры для модели с резьбой G 1/2":
| Параметр | Описание | Значение (мм) |
|---|---|---|
| G | Присоединительная резьба | G 1/2" BSP |
| L | Общая длина клапана | 43 |
| L1 | Глубина резьбовой части | 13 |
| Ch | Размер внутреннего шестигранника (ключ) | 10 |
| D | Внешний диаметр корпуса | 18,5 |
Walvoil VUC 12/PA0,5 — это малогабаритный ввертной обратный клапан патронного типа («вставка»), предназначенный для интеграции прямо в гидравлический блок или соединительную арматуру.
Конструктивные особенности
Устройство отличается отказоустойчивостью и простотой исполнения:
- Основание: Представляет собой резьбовой вкладыш из закаленной стали высокой прочности. Точная обработка внешней поверхности гарантирует идеальную посадку в канале.
- Затвор: Подпружиненный стальной конус с типом уплотнения «металл по металлу». Отказ от полимерных прокладок внутри механизма повышает ресурс детали и позволяет работать в широком температурном диапазоне.
- Пружина: Тарирована на усилие 0,5 бар. Она прижимает конус к седлу, обеспечивая надежную герметичность в статичном состоянии.
- Монтаж: Для установки предусмотрен внутренний шестигранник (Ch 10), что позволяет легко вкрутить клапан в посадочное гнездо.
Механизм работы
- Прямой поток: При подаче масла со стороны резьбы давление воздействует на конус. Как только оно превышает 0,5 бар, пружина сжимается, открывая путь рабочей жидкости.
- Обратный поток: При попытке движения масла с противоположной стороны (от «носка») давление жидкости прижимает конус к седлу, мгновенно блокируя магистраль.
Область применения
- Экономия пространства: Вставная конструкция не требует отдельного монтажного корпуса, что критично для плотной компоновки гидросистем.
- Безопасность приборов: Предохраняет датчики и манометры от резких обратных скачков давления.
- Предотвращение слива: Удерживает масло в рабочих линиях, не давая ему уходить в бак после выключения насоса.
- Спецтехника и станки: Применяется в управляющих узлах сельхозмашин и промышленного оборудования для локального контроля потока.
Клапан серии VUC устанавливается внутрь стандартного фитинга или специально подготовленного отверстия.
- Направление потока: От резьбовой части к носку (клапан открывается давлением на внутренний конус).
- Уплотнение: Герметичность обеспечивается за счет плотного прилегания конуса к седлу (металл по металлу).
