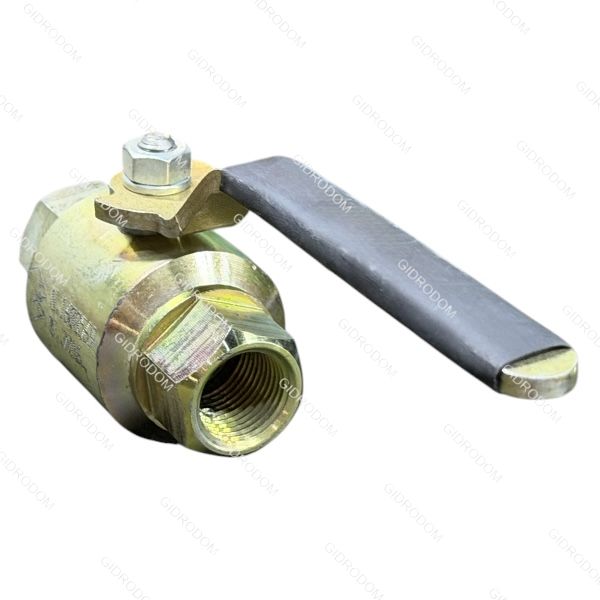

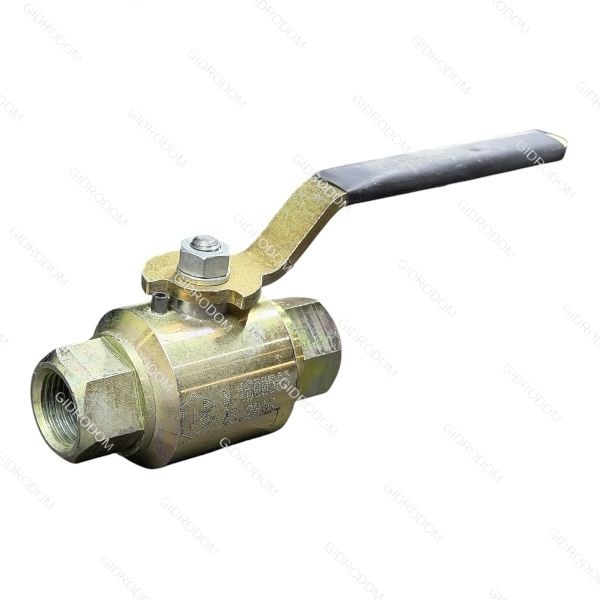

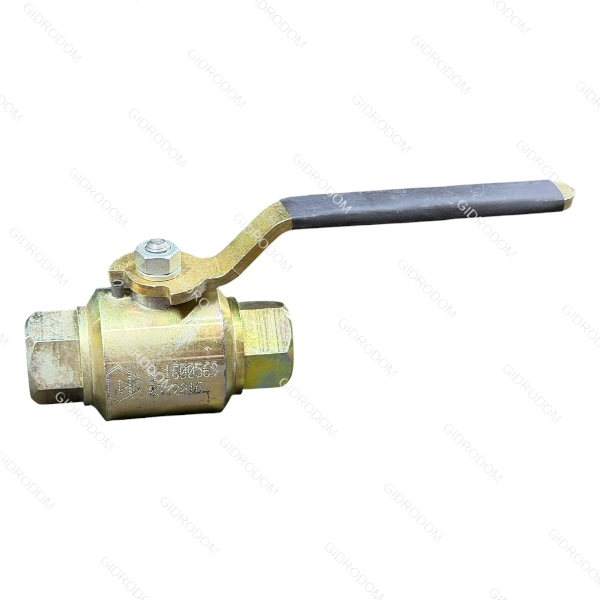

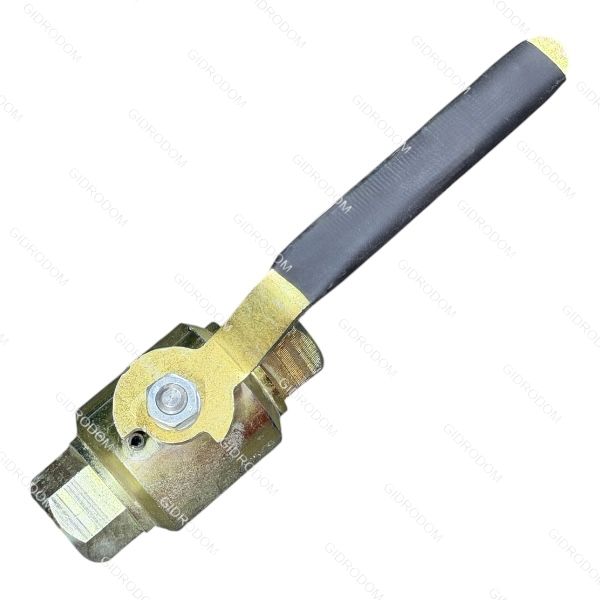

Кран шаровый разборный полнопроходной муфтовый КШР.П.М00.15.40.ХЛ1
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Кран шаровой КШР.П.М00.15.40.ХЛ1 — это промышленная запорная арматура, которая совмещает в себе компактный диаметр DN 15, стандартное рабочее давление PN 40 (4,0 МПа) и морозостойкое исполнение корпуса ХЛ1 для работы на Крайнем Севере.
Благодаря разборной трехсоставной конструкции узел легко обслуживать без демонтажа всей линии.
Технические характеристики в таблице
| Параметр | Значение / Описание |
|---|---|
| Маркировка изделия | КШР.П.М00.15.40.ХЛ1 |
| Номинальный диаметр (DN / Ду) | 15 мм (резьба 1/2 дюйма) |
| Номинальное давление (PN / Ру) | 40 бар (4,0 МПа или 40 кгс/см²) |
| Тип прохода | Полнопроходной (диаметр отверстия в шаре строго 15 мм) |
| Тип присоединения | Муфтовое (внутренняя трубная резьба G 1/2") |
| Материал корпуса | Конструкционная низколегированная сталь 09Г2С |
| Материал шара (пробки) | Коррозионностойкая нержавеющая сталь 12Х18Н10Т |
| Материал уплотнений (седел) | Износостойкий фторопласт с присадками (PTFE / Ф-4) |
| Класс герметичности затвора | Класс «А» по ГОСТ 9544 (протечки 0 мл/мин) |
| Температура рабочей среды | От -60 °С до +150…+200 °С |
| Температура окружающей среды | От -60 °С до +40 °С (климатическая зона ХЛ1) |
| Управление | Ручное (рычаг из окрашенной углеродистой стали) |
Расшифровка маркировки
- КШР — Кран Шаровой Разборный. Корпус состоит из трех частей, стянутых шпильками.
- П — Полнопроходной. Внутренний диаметр шара равен диаметру трубы. Нет гидравлических потерь.
- М00 — Муфтовое резьбовое присоединение к трубопроводу.
- 15 — Номинальный диаметр (DN) в мм.
- 40 — Рабочее давление (PN) в атм.
- ХЛ1 — Хладостойкое исполнение. Предназначен для открытых площадок в полярных и субарктических регионах.
Конструктивные особенности
- Ремонтопригодность на месте: При износе фторопластовых седел достаточно скрутить гайки со стяжных шпилек, вынуть центральную часть корпуса с шаром, заменить уплотнения и поставить обратно. Муфтовые наконечники остаются на трубе.
- Безопасность шпинделя: Вал защищен от выталкивания («противовылетаемый» шток). При скачке давления внутри крана шпиндель блокируется внутренним буртом корпуса.
- Морозостойкое литье: Корпус из стали 09Г2С не становится хрупким при экстремальных температурах до -60 °С, в отличие от стандартной углеродистой стали 20.
