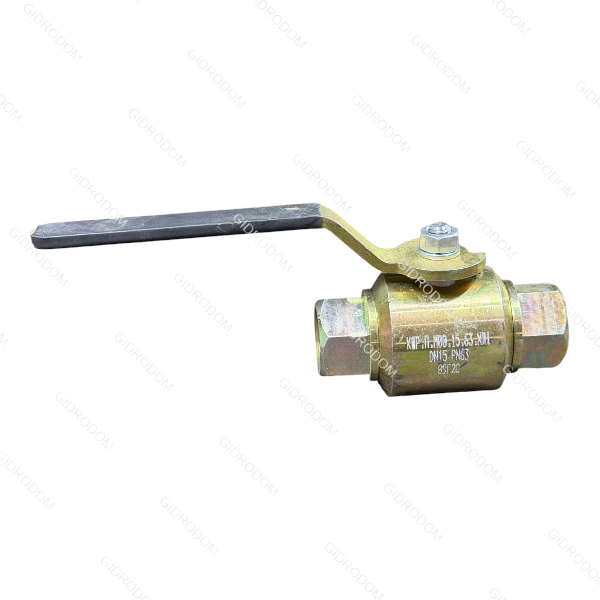

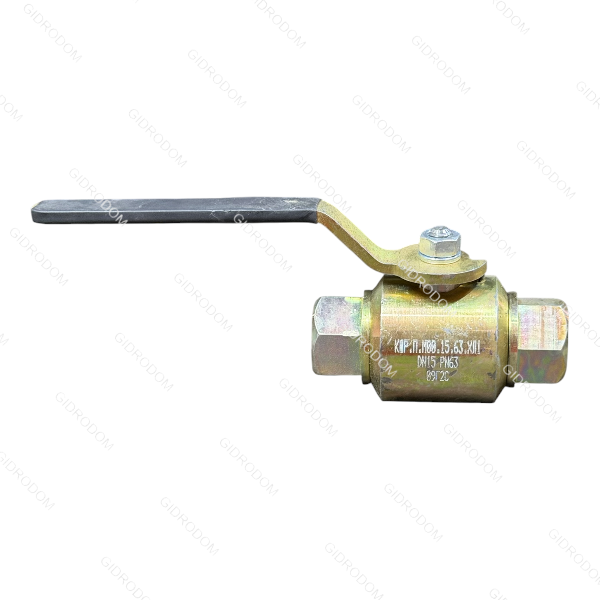

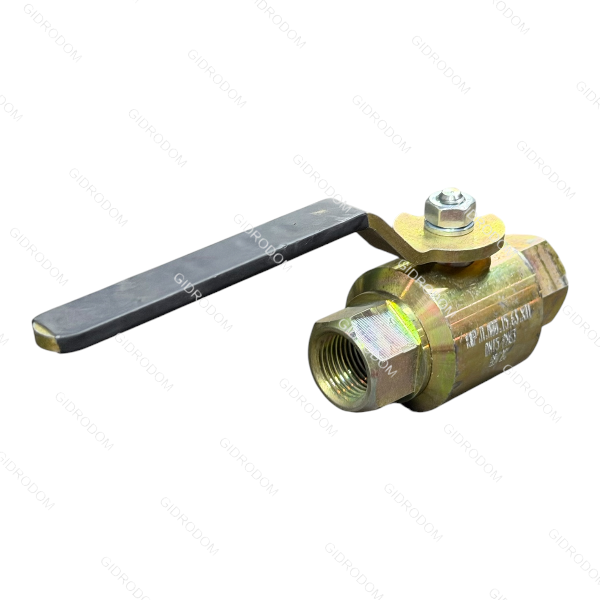

Кран шаровый разборный полнопроходной муфтовый КШР.П.М00.15.63
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Кран шаровой КШР.П.М00.15.63 — это промышленная запорная арматура высокого давления. Маркировка обозначает: кран шаровой разборный (Р), полнопроходной (П), муфтового типа присоединения (М00), с номинальным диаметром DN 15, рассчитанный на номинальное рабочее давление PN 63 (6,3 МПа).
Из-за способности выдерживать давление до 63 бар данный кран часто применяется в качестве отсечного элемента на высоконапорных технологических линиях и перед измерительными приборами (манометрами, датчиками давления).
Технические характеристики в таблице
| Параметр | Значение / Описание |
|---|---|
| Маркировка изделия | КШР.П.М00.15.63 |
| Номинальный диаметр (DN / Ду) | 15 мм (резьба 1/2 дюйма) |
| Номинальное давление (PN / Ру) | 63 бар (6,3 МПа или 63 кгс/см²) |
| Тип прохода | Полнопроходной (внутреннее отверстие в шаре строго 15 мм) |
| Тип присоединения | Муфтовое (внутренняя трубная резьба G 1/2") |
| Класс герметичности | Класс «А» по ГОСТ 9544 (протечки отсутствуют) |
| Управление | Ручное (стальная рукоятка-рычаг или бабочка) |
| Масса узла | Около 1,1 – 1,3 кг (в зависимости от марки стали) |
| Направление подачи среды | Любое (двустороннее) |
Примечание по материалу корпуса: В зависимости от финального буквенного индекса в конце заводской маркировки кран изготавливается из углеродистой стали Ст.20 (индекс У — для умеренного климата от -40 °С), хладостойкой стали 09Г2С (индекс ХЛ1 / УХЛ1 — до -60 °С) или нержавеющей стали 12Х18Н10Т (индекс Ц или НЖ — для агрессивных сред).
Описание конструкции
- Трехсоставной разборный корпус: Центральная часть, содержащая шар и седла, зажата мощными шпильками между двумя резьбовыми патрубками. Это позволяет быстро обслуживать кран и менять уплотнения без вырезания или выкручивания патрубков из трубопровода.
- Усиленная проточная часть: Утолщенные стенки корпуса разработаны с запасом прочности специально под гидравлические нагрузки PN 63.
- Противовылетаемый шпиндель: Конструкция узла штока выполнена так, что внутреннее давление среды не способно вытолкнуть вал наружу, обеспечивая безопасность персонала.
- Седла из фторопласта (PTFE/F-4): Обладают повышенной износостойкостью и низким коэффициентом трения, гарантируя стабильный крутящий момент даже при максимальном давлении.
Применение
Благодаря компактному диаметру DN15 в сочетании со стойкостью к давлению 6,3 МПа кран КШР востребован в следующих сферах:
- Импульсные линии и КИПиА: Подключение манометров, дифманометров, теплосчетчиков и датчиков давления на магистралях с высоким давлением.
- Газовое хозяйство: Линии высокого давления природного газа, сжиженных углеводородных газов (СУГ), азота, углекислоты и аргона.
- Нефтехимическое производство: Подача химреагентов, технологических присадок, бензина, дизельного топлива и масел.
- Гидравлические и паровые системы: Узлы распределения перегретого пара, питательной воды бойлеров и контуры промышленной гидравлики
