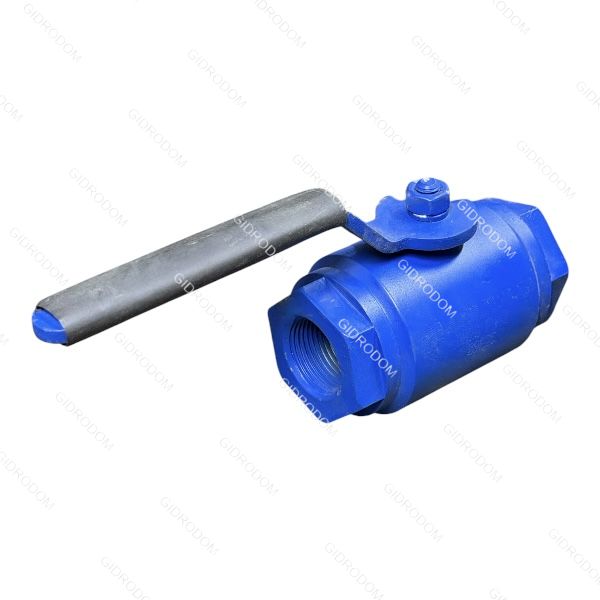

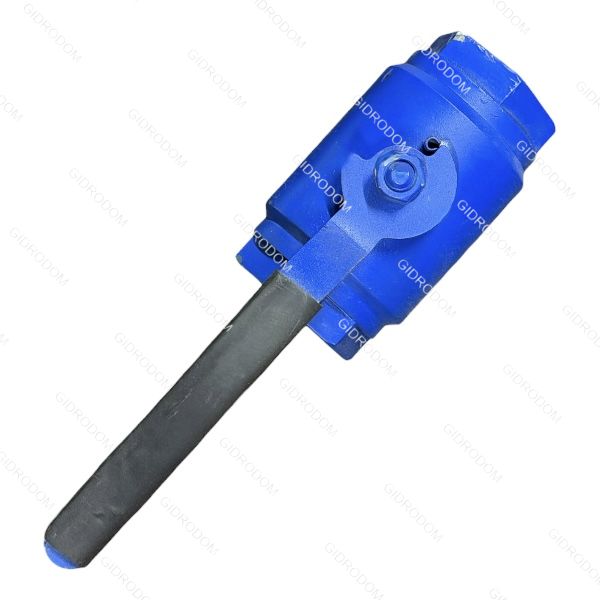

Кран шаровый разборный полнопроходной муфтовый КШР.П.М00.20.40.ХЛ1
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка

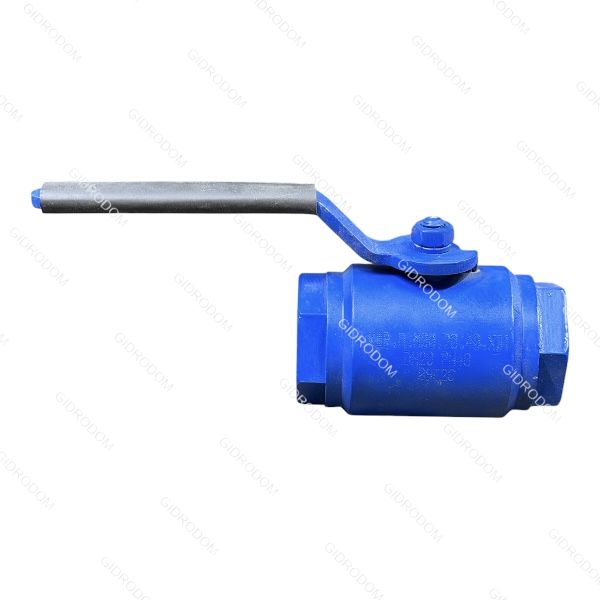

Кран шаровой КШР.П.М00.20.40.ХЛ1 — это промышленная запорная арматура высокого качества, представляющая собой кран шаровой разборный (Р), полнопроходной (П), муфтового типа присоединения (М00), с номинальным диаметром DN 20, рабочим давлением PN 40 (4,0 МПа) и климатическим исполнением корпуса из хладостойкой стали ХЛ1.
Он предназначен для полного перекрытия потока рабочей среды в трубопроводных системах.
Технические характеристики в таблице
| Параметр | Значение / Описание |
|---|---|
| Маркировка изделия | КШР.П.М00.20.40.ХЛ1 |
| Номинальный диаметр (DN / Ду) | 20 мм (размер резьбы 3/4 дюйма) |
| Номинальное давление (PN / Ру) | 40 бар (4,0 МПа или 40 кгс/см²) |
| Тип прохода | Полнопроходной (эффективный диаметр отверстия в шаре равен 20 мм) |
| Тип присоединения | Муфтовое (внутренняя трубная резьба G 3/4") |
| Материал корпуса | Легированная хладостойкая сталь 09Г2С |
| Материал шара (пробки) | Коррозионностойкая нержавеющая сталь (12Х18Н10Т или аналог) |
| Материал уплотнений | Износостойкий фторопласт (Ф4 / PTFE) |
| Управление | Ручное (рычаг / ручка) |
| Класс герметичности затвора | Класс «А» по ГОСТ 9544 |
| Температура рабочей среды | От -60 °С до +150…+200 °С (в зависимости от типа уплотнения) |
| Температура окружающей среды | От -60 °С до +40 °С (для макроклиматического района ХЛ1) |
Описание и расшифровка маркировки
Каждый элемент в названии КШР.П.М00.20.40.ХЛ1 строго регламентирован техническими условиями производителя (например, заводами уровня «НефтеХимИнжиниринг» и др.):
- КШР — Кран Шаровой Разборный. Трехсоставная конструкция корпуса позволяет ремонтировать узел прямо на месте эксплуатации без полной замены.
- П — Полнопроходной. Диаметр сечения внутри крана не заужается, что минимизирует гидравлическое сопротивление трубопровода и исключает завихрения.
- М00 — Муфтовое исполнение. Внутренние резьбовые патрубки без дополнительных переходников.
- 20 — Условный диаметр DN 20 мм.
- 40 — Номинальное давление PN 40 атм.
- ХЛ1 — Климатическое исполнение корпуса. Изготавливается из морозостойкой стали типа 09Г2С, что позволяет монтировать кран на открытом воздухе в условиях экстремально низких северных температур (до -60 °С).

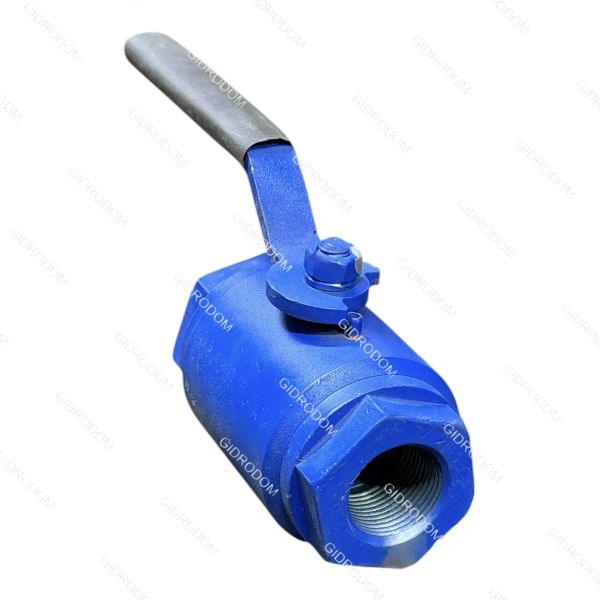

Конструкция крана
Конструкция крана состоит из следующих сборочных единиц:
- Разборный корпус: Центральная часть, зажатая между двумя муфтовыми патрубками при помощи шпилек или болтов. Это упрощает замену внутренних уплотнений.
- Запорный орган: Сферическая пробка (шар) из нержавеющей стали со сквозным цилиндрическим отверстием.
- Уплотнительные седла: Расположенные по обе стороны шара кольца из PTFE, обеспечивающие идеальную герметичность прижатия.
- Шпиндель (вал): Передает вращающий момент от рукоятки к шару. Оснащен системой защиты от выталкивания давлением среды.
- Органы управления: Съемная стальная ручка-рычаг с ограничителями хода для точного позиционирования «Открыто / Закрыто».
Применение
Благодаря стойкости к замерзанию и надежной разборной конструкции, кран КШР востребован в жестких промышленных условиях:
- Нефтегазовый комплекс: Технологические трубопроводы для транспортировки нефти, светлых нефтепродуктов, попутного и природного газа.
- Районы Крайнего Севера: Эксплуатация на открытых распределительных площадках газодобывающих и перерабатывающих станций.
- Магистрали высокого давления: Линии пара, перегретой воды, сжатого воздуха и агрессивных сред в химической промышленности (в пределах стойкости стали 09Г2С и PTFE).
- ЖКХ и энергетика: Узлы учета тепла, котельные и распределительные сети, где важна ремонтопригодность без демонтажа патрубков из системы
