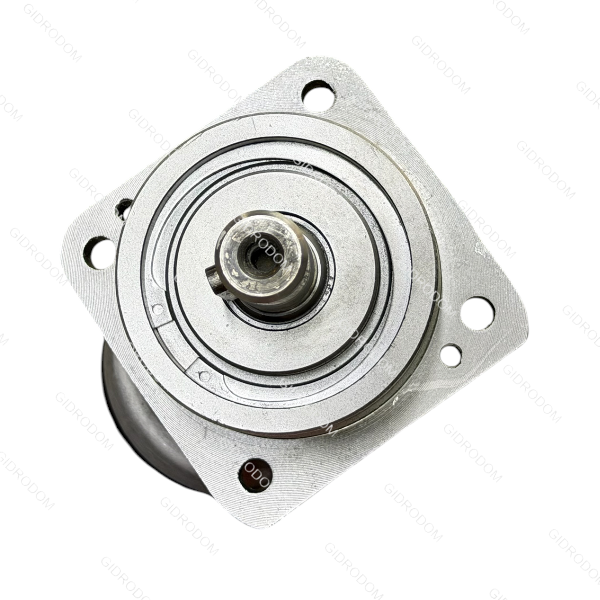

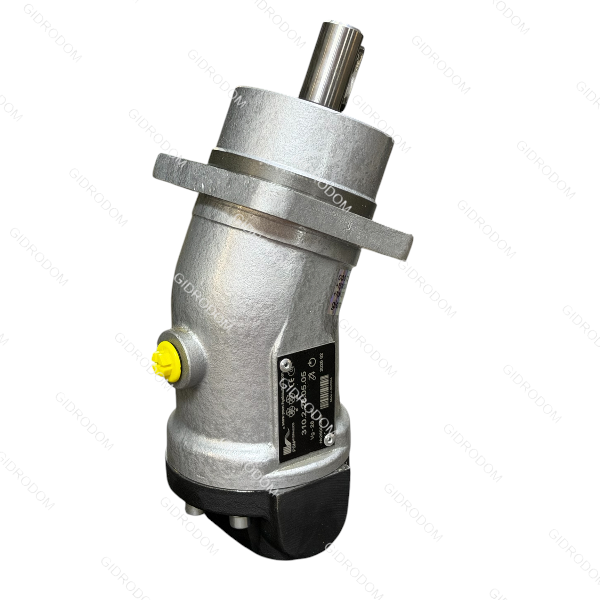

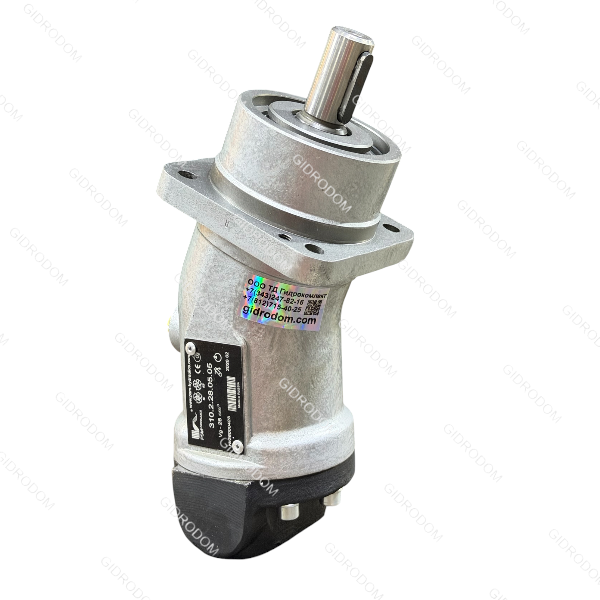

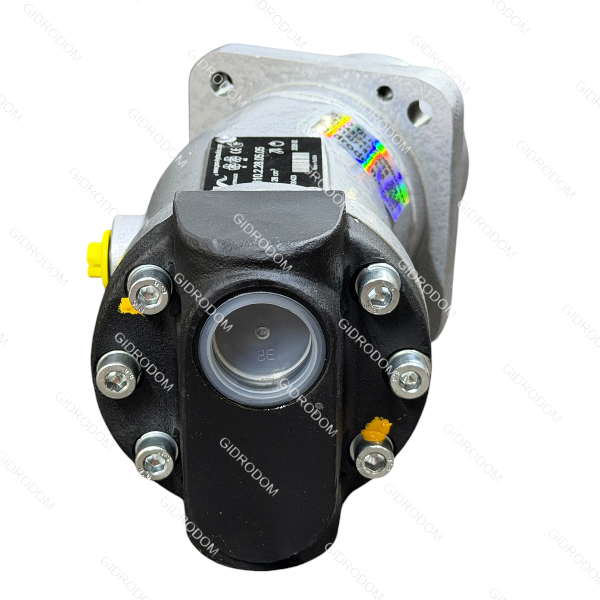

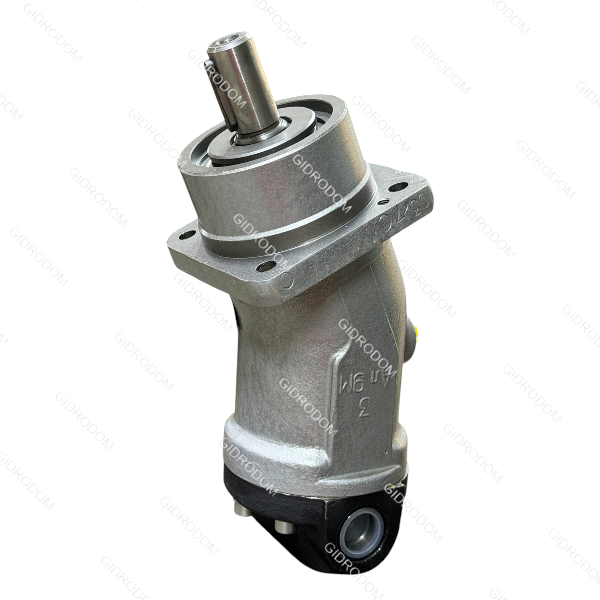

Насос аксиально-поршневой нерегулируемый 310.2.28.05.05

Нет на складе
Есть в наличии
0
54 000
+
Безопасность и конфиденциальность

Сертифицированное оборудование

Гарантия надежной эксплуатации

Гарантия доставки

Контроль качества на каждом этапе

Современное оборудование

Быстрая отгрузка

Описание
Аксиально-поршневой нерегулируемый гидронасос 310.2.28.05.05 преобразует механическую энергию вращения приводного двигателя в гидравлическую энергию потока рабочей жидкости.
Его ключевые конструктивные отличия: шпоночный вал (диаметром 25 мм), правое направление вращения, латунный блок цилиндров на шарикоподшипниках и комбинированное расположение рабочих каналов (один на торце, один сбоку).
Технические характеристики
Параметр Значение
Рабочий объем 28 см³/об
Направление вращения вала Правое
Тип исполнения вала Шпоночный (Ø25 мм, k5 по ГОСТ 23360-78)
Номинальная частота вращения 1920 об/мин
Максимальная частота вращения  3000 об/мин
Предельная частота вращения  4750 об/мин
Номинальное рабочее давление 20 МПа (200 бар)
Максимальное пиковое давление 32 МПа (320 бар)
Номинальная подача 53,76 л/мин
Максимальная подача 84,00 л/мин
Номинальная потребляемая мощность 17,92 кВт
Расположение рабочих каналов 1 резьбовое отверстие сбоку, 1 на торце
Присоединительный фланец ISO 3019/2 (на 4 отверстия)
Габаритная длина ~290 мм
Масса  9,0 кг
Описание и назначение

Гидронасос применяется в открытых и закрытых гидросистемах различной спецтехники. Его часто устанавливают на:
  • Автокраны и манипуляторы;
  • Экскаваторы и коммунальные машины (например, серии КО);
  • Дорожно-строительную и буровую технику.
Благодаря постоянному рабочему объему (28 см³), подача насоса жестко зависит от оборотов приводного двигателя. Прибор заменяет устаревшие аналоги, такие как МГ2.28/32.5.В и 210.16.12.00Г.
Конструкция и принцип работы
Насос относится к гидромашинам с наклонным блоком цилиндров (угол наклона составляет 25°–30°).
Основные элементы конструкции:
  1. Вал на шарикоподшипниках — принимает крутящий момент от двигателя через шпоночное соединение.
  2. Качающий узел — состоит из латунного (или биметаллического) блока цилиндров и поршней, соединенных с валом посредством шатунов.
  3. Распределитель — плотно прилегает к блоку цилиндров и разделяет зоны всасывания и нагнетания.
  4. Корпус и задняя крышка — удерживают элементы конструкции, содержат резьбовые порты для подключения гидролиний и дренажа.
Принцип работы:
При вращении приводного вала поршни совершают вращательное движение вместе с блоком цилиндров. Из-за наклона блока поршни одновременно совершают возвратно-поступательные движения внутри своих камер. За первую половину оборота вала поршень выдвигается из цилиндра, создавая разрежение и всасывая масло через распределитель. За вторую половину оборота поршень утапливается обратно, выталкивая рабочую жидкость под высоким давлением в напорную линию гидросистемы.
