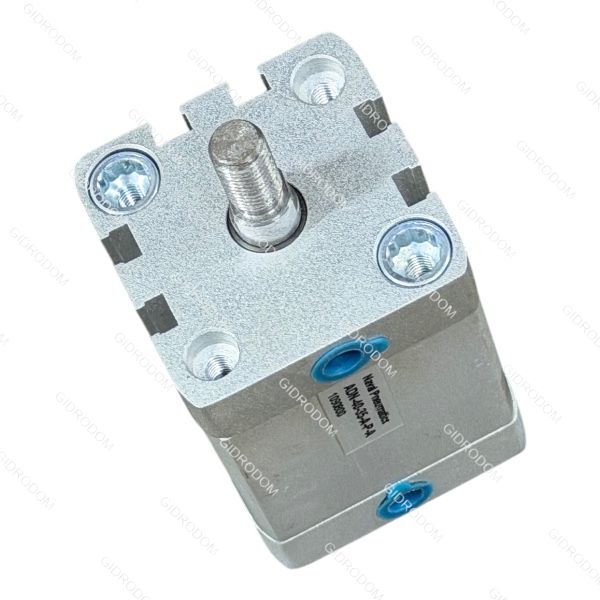

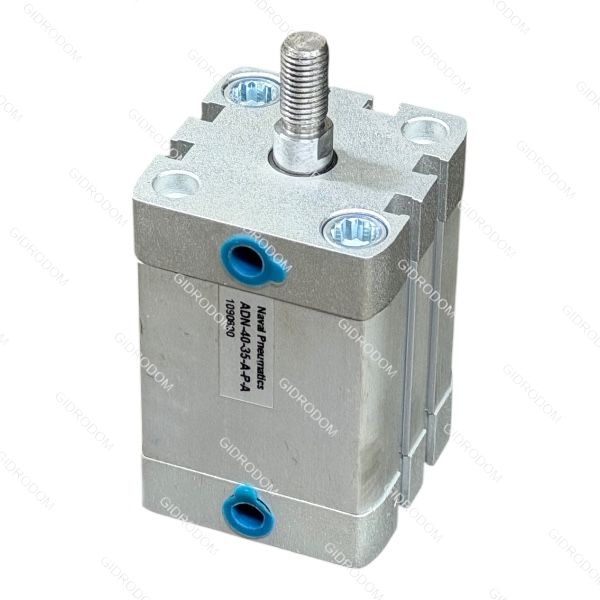

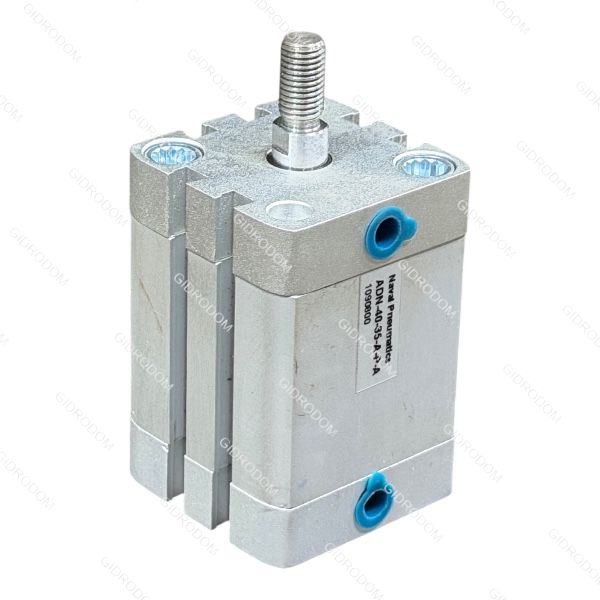

Пневмоцилиндр ADN-40-35-A-P-A — это компактный пневматический привод, выполненный по международному стандарту ISO 21287. Хотя в вашем запросе указан бренд Naval Pneumatics, маркировка полностью идентична мировому стандарту серии Festo ADN, которую часто используют другие производители в качестве прямой замены.
Технические характеристики в таблице
| Параметр | Значение |
|---|---|
| Стандарт | ISO 21287 (Компактная серия) |
| Диаметр поршня | 40 мм |
| Ход поршня | 35 мм |
| Тип действия | Двустороннее действие |
| Рабочее давление | 0.6 – 10 бар |
| Присоединительная резьба | G1/8" |
| Резьба на штоке | Внутренняя резьба M8 |
| Демпфирование | P — Эластичные демпфирующие кольца с обеих сторон |
| Опрос положения | A — Магнит на поршне (для герконов/датчиков Холла) |
| Вес | ~0.45 кг |
Расшифровка маркировки
- ADN: Серия компактных цилиндров по ISO 21287.
- 40: Диаметр поршня (40 мм).
- 35: Ход штока (35 мм).
- A: Наружная резьба на штоке (в некоторых каталогах — тип крепления, но в стандарте ISO чаще указывает на тип штока).
- P: Эластичное демпфирование (нерегулируемое), поглощает энергию удара в конце хода.
- A: Магнитный поршень для бесконтактного определения положения.
Конструкция
- Корпус: Анодированный алюминиевый профиль. Имеет специальные Т-пазы (канавки) на корпусе для скрытого монтажа датчиков положения.
- Шток: Изготовлен из легированной стали (в морских или специальных версиях может быть нержавеющим).
- Компактность: Длина корпуса значительно меньше, чем у стандартных цилиндров ISO 15552, что позволяет устанавливать его в очень узких местах.
- Уплотнения: Полиуретан (TPE-U) или нитрил (NBR), обеспечивающие минимальное трение и долгий срок службы без смазки.
