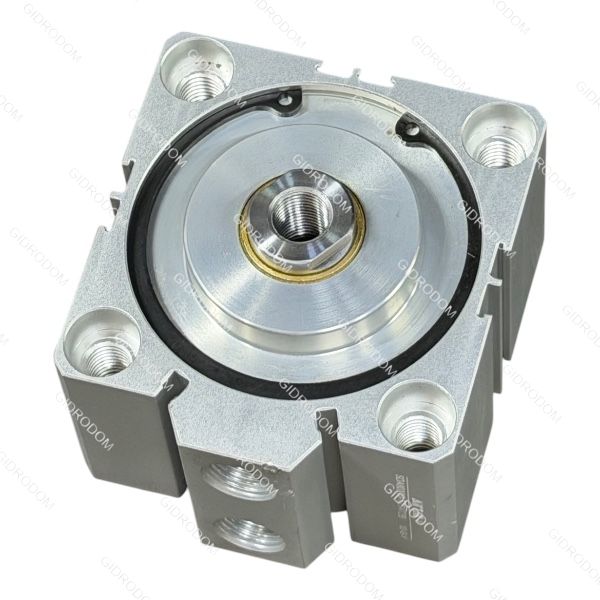

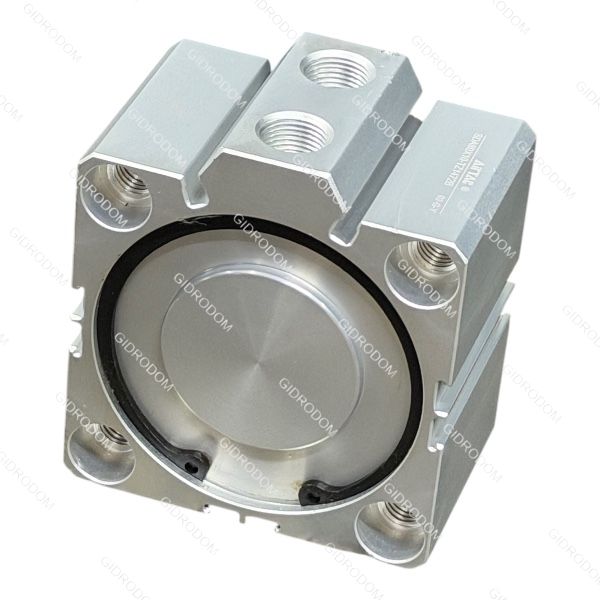

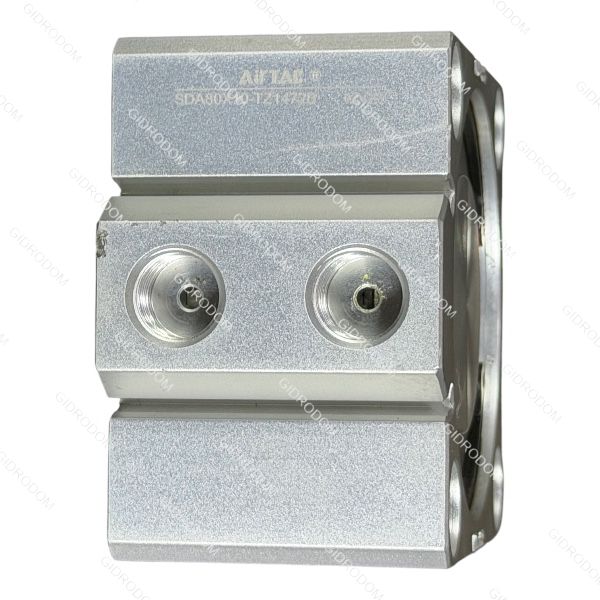

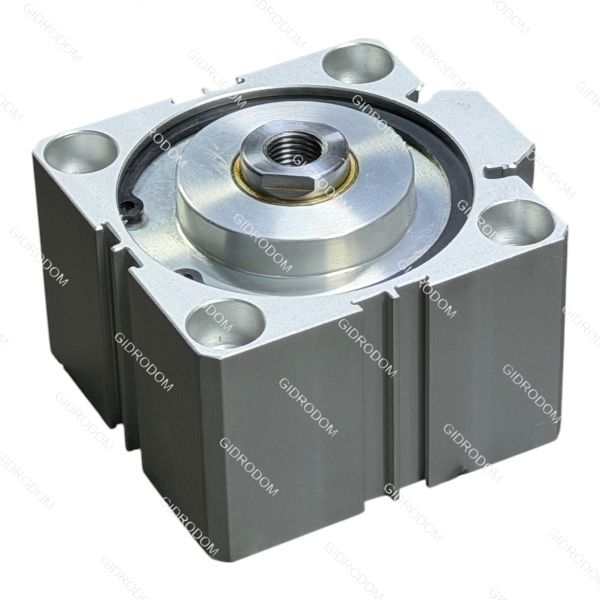

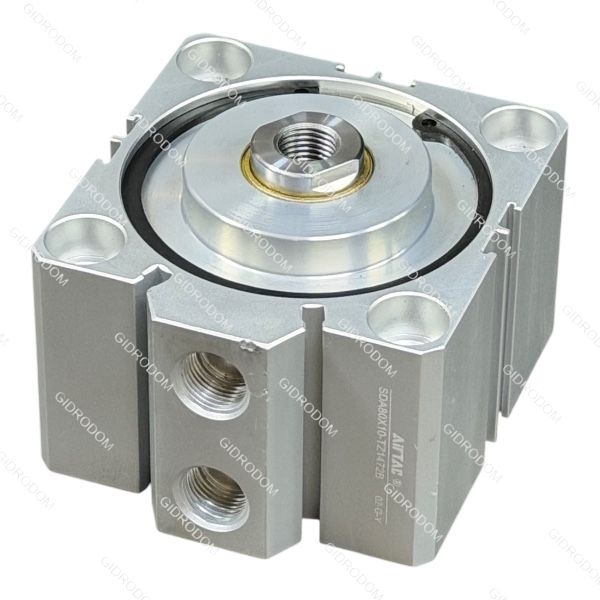

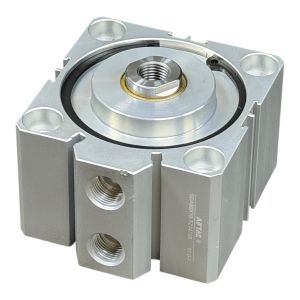

Пневмоцилиндр SDA80X10-TZ1472B-02GY AIRTAK
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Компактный пневмоцилиндр SDA80X10-TZ1472B-02GY производства Airtac (Тайвань) относится к серии стандартных компактных цилиндров SDA, но имеет специфическую маркировку, характерную для OEM-поставок (например, для оборудования Plasser & Theurer).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип цилиндра | Компактный, двустороннего действия |
| Диаметр поршня | 80 мм |
| Ход поршня | 10 мм |
| Рабочая среда | Фильтрованный сжатый воздух (с маслом или без) |
| Рабочее давление | 0.1 – 1.0 МПа (1 – 10 бар) |
| Испытательное давление | 1.5 МПа (15 бар) |
| Температурный диапазон | -20°C до +70°C (стандарт) |
| Тип резьбы штока | Внутренняя резьба (стандарт для SDA) |
| Присоединительная резьба | G3/8" (для диаметра 80) |
| Материал корпуса | Алюминиевый сплав |
| Вес | ~1.1 – 1.3 кг |
Расшифровка кода и конструкция
- SDA: Базовая серия компактных цилиндров Airtac.
- 80: Внутренний диаметр гильзы (80 мм). Обеспечивает значительное усилие при малых габаритах.
- X10: Ход штока в миллиметрах.
- TZ1472B...: Специальный суффикс заказчика. Обычно указывает на специфическое исполнение штока, наличие магнита на поршне для датчиков положения или особый материал уплотнений.
- 02GY: Вероятно, код цвета или защитного покрытия корпуса/крышек.
Особенности серии SDA
- Компактность: Благодаря малой высоте корпуса цилиндр идеально подходит для монтажа в ограниченном пространстве.
- Устойчивость к нагрузкам: Конструкция с жестким креплением крышек к корпусу обеспечивает высокую надежность при частых циклах срабатывания.
- Монтаж: Имеет сквозные отверстия в корпусе для крепления болтами непосредственно к поверхности станины.
- Уплотнения: В стандартном исполнении используются высококачественные манжеты из TPU или NBR, обеспечивающие долгий срок службы.
Важный нюанс: Суффикс TZ часто означает специальный заказ (Special Order). Если вы планируете замену, проверьте тип резьбы на конце штока, так как в спецверсиях она может отличаться от стандартного каталога Airtac.
