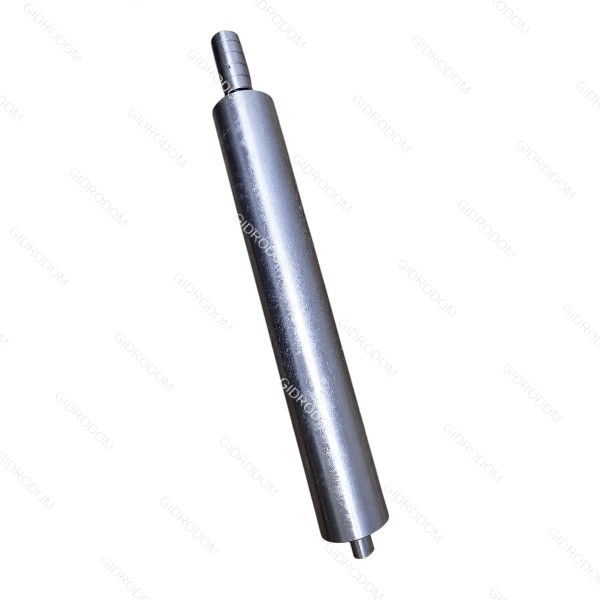

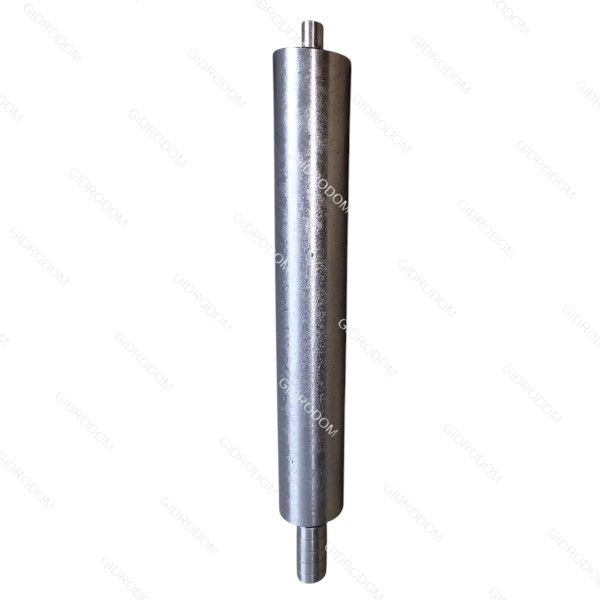

Внутришлифовальные головка ВШГ 22.50.320
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Параметр | Обозначение на чертеже | Значение (мм / характеристики) |
|---|---|---|
| Исполнение переднего конца | Тип 22 | Внутренний конус под оправки (по ГОСТ 2324-77) |
| Наружный диаметр гильзы | D | 50 |
| Длина посадочной гильзы | L | 320 |
| Общая длина (класс В / класс А) | — | 367 / 377 (в зависимости от точности) |
| Диаметр переднего конца вала | d | 14,5 |
| Резьба под затяжку оправок | M | М6 |
| Диаметр вала под шкив (задний) | d | 8 |
| Длина приводной шейки под шкив | l | 13 |
| Вылет заднего конца вала | l | 23 |
| Предельная частота вращения | n max | 28 000 об/мин |
| Тип подшипников по ГОСТ 20856 | 2-436103К (высокоскоростные дуплексные) | |
| Тип смазки | Консистентная пластичная смазка (ЛЗ-31 или «Старт») | |
| Масса узла | 4,4 кг |
- ВШГ — внутришлифовальная головка.

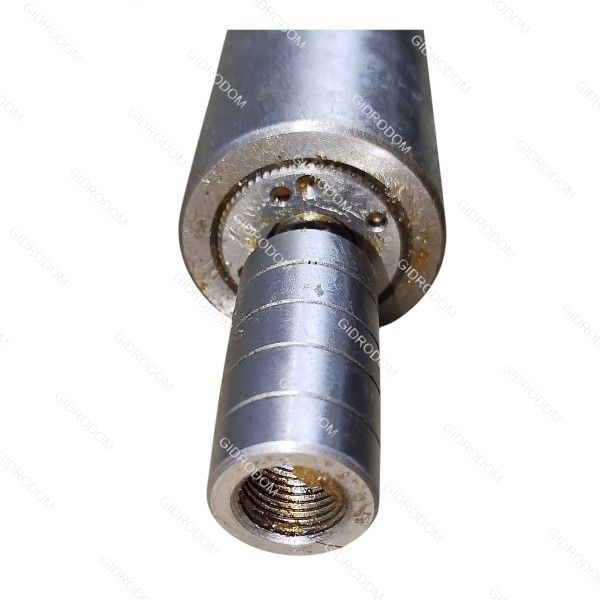

- 22 — конструктивное исполнение (шпиндель с внутренним базирующим конусом и резьбой М6 для жесткой затяжки шлифовальных оправок).
- 50 — наружный диаметр корпуса (гильзы) в мм.
- 320 — длина посадочной части корпуса в мм. [1, 2, 3]
- Головка работает только в горизонтальном положении.
- Вращение осуществляется строго в одну сторону (по направлению стрелки на корпусе), реверс запрещен.
- Допустимое радиальное биение внутреннего конуса варьируется от 0,002 мм (для класса А) до 0,003 мм (для класса В). [1, 2, 3]
Устройство и разновидности ВШГ
Головки внутришлифовальные ВШГ предназначены для использования на внутришлифовальных станках классов точности В и А (ГОСТ 8-82). В упрощенном понимании, конструктивно они представлены гильзой с расположенным внутри валом, закрепленным с помощью радиально-упорных дуплексированных подшипников, отвечающих требованиям ГОСТ 520-2011. Применение дуплексирования определяет работу высокооборотных подшипников в равных температурных условиях.
Концы вала отличаются длиной, у заднего она больше, имеет цилиндрический пояс достаточной длины для размещения шкива. Радиальные биения рабочих поверхностей головки ВШГ определены требованиями ГОСТ 27855-88 и составляют несколько микрон (в зависимости от диаметра головки). Например, для ВШГ 50 мм диаметром они не должны превышать 0.002 мм (для класса точности шпинделя станка А) или 0.003 мм (класс точности В).
В зависимости от типа крепления внутришлифовальной головки и, собственно ее назначения, различают два варианта исполнения шпинделя:
-
исполнение 1 (12) – имеющее наружные базирующие конусы (ГОСТ 2323-75);
-
исполнение 2 (22, 27 и 270) – для крепления посредством внутренних базирующих поверхностей (ГОСТ 2324-77).
Изготавливаются ВШГ обоих типов исполнения в широком диапазоне диаметров и длины гильз. Так первый параметр может лежать в пределах 40.0 … 125.0 мм, в то время как пределы изменения длин гильз могут составлять 200.0 … 800.0 миллиметров.
При выборе необходимого типа ВШГ следует учитывать такой важный параметр как предельная скорость вращения шпинделя, которая зависит от ряда факторов:
-
варианта исполнения;
-
диаметра гильзы;
-
длины гильзы;
-
типа подшипника.
Конкретные характеристики можно определить из технической документации на изделия, предоставленные заводом изготовителем внутришлифовальных головок.
Шлифовальные головки производятся в климатическом исполнении УХЛ4 для работы в условиях умеренного и холодного климата по 4-й категории помещений – крытые, отапливаемые с искусственной вентиляцией (актуальная редакция ГОСТ 15150-69).
