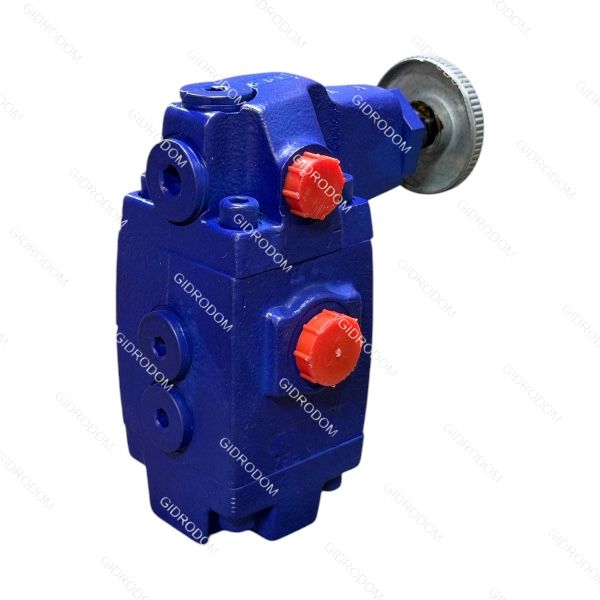

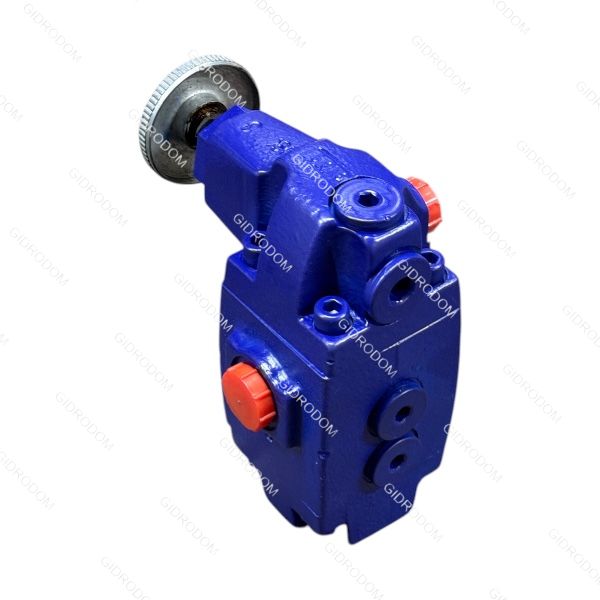

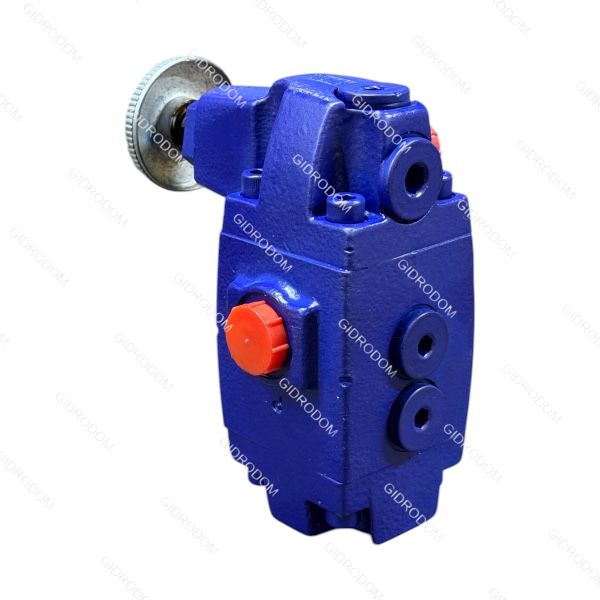

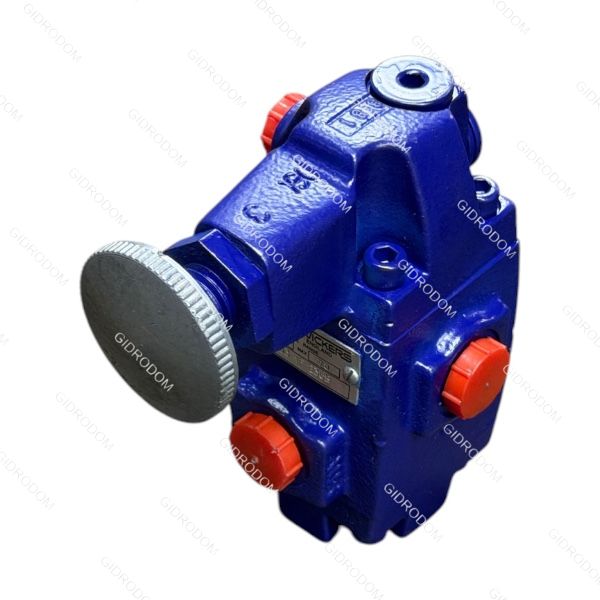

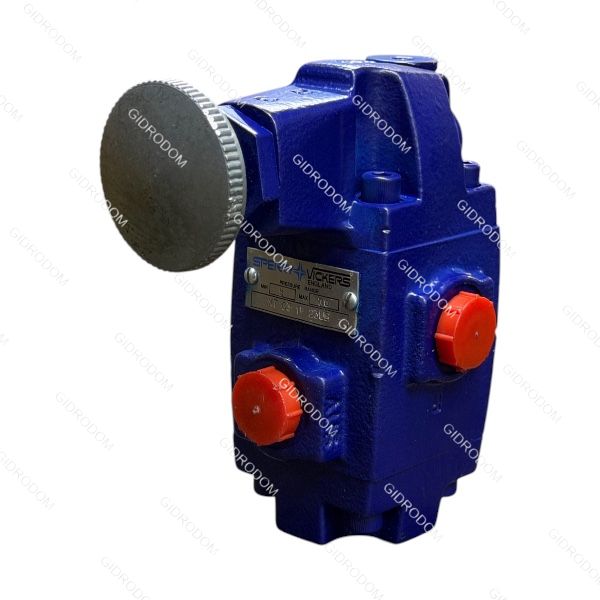

Гидроклапан предохранительный XT 03 1F23 UB
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики (XT-03)
| Параметр | Значение |
|---|---|
| Условный проход (Ду / NW) | 10 мм (3/8") |
| Тип монтажа | Трубный / Резьбовой (Pipe mounted) |
| Присоединительная резьба | G 3/8" (цилиндрическая, код UB) |
| Макс. давление на входе | 21 МПа (210 бар) |
| Диапазон регулировки (1F) | 0.7 — 7.0 МПа (7 — 70 бар) |
| Макс. пропускная способность | до 45 л/мин |
| Вес | ~2.5 кг |
Расшифровка маркировки
- X: Редукционный клапан (Pressure Reducing).
- T: Трубный монтаж (Threaded/Pipe mounted).
- 03: Типоразмер (соответствует 3/8 дюйма).
- 1: Максимальное регулируемое давление (в данном случае до 70 бар).
- F: Диапазон настройки (в сочетании с «1» означает 7–70 бар).
- 23: Номер дизайна (взаимозаменяем с сериями 20–29).
- UB: Резьба порта стандарта ISO 228/1 (G 3/8).
Описание конструкции и работа
Клапан XT-03 является нормально-открытым аппаратом.
- Золотниковый механизм: Основной золотник поджат пружиной в открытом положении, позволяя маслу свободно течь от входа к выходу.
- Принцип редукции: Давление в выходной линии (после клапана) воздействует на торец золотника через внутренний канал. Когда выходное давление достигает настройки пружины, золотник смещается, прикрывая проходное сечение.
- Дренаж: Для работы клапана обязательно наличие внешней линии дренажа (порт Y), соединенной напрямую с баком. Любое противодавление в линии дренажа будет суммироваться с настройкой клапана.
- Регулировка: Производится винтом. Вращение по часовой стрелке сжимает пружину, увеличивая поддерживаемое давление на выходе.
Важно: Не путайте этот клапан с предохранительным. XT-03 снижает давление для потребителя, а не сбрасывает его в бак при перегрузке всей системы.
